多様な用途に対応したバリエーションを持つ、新しいスタンダード小型振動試験装置。9514シリーズ小型振動試験装置は、振動発生機の主要部品を共通化しており、標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様の用途に合わせ構成を変更することにより、高性能な振動発生機を様々な用途に対応させることが可能です。さらにラトル計測等の要求仕様に対応する拡張性があり、周辺機器と組み合わせ様々なご要求に対応可能です。
| 型式 | 9514-AB/WF |
|---|---|
| 概要 | 高振動数型 |
| 最大加振力 | 500 N |
振動数範囲 | 5～10k Hz |
| 最大加速度 | 277.7 m/s2 |
| 最大速度 | 1.2 m/s |
| 最大変位 | 20 mmp-p（注1） |
| 軸共振振動数 | 6500 Hz以上 |
| 可動部質量 | 1.8 kg |
| 可動部材質 | アルミニウム合金 |
| 支持方式 | ハーフループスプリングスリーブ |
| ばね定数 | 28.0 N/mm |
| 供試品取付寸法 | ⌀75 mm |
| 最大搭載質量 | 12 kg |
| 加振方向 | 垂直 |
| 浮遊磁界 | 3mT以下（注2） |
| 磁力方式 | 永久磁石 |
| 使用環境条件 | －10～+40 ℃ （ただし結露なきこと） |
| 冷却方式 | 強制空冷（ブロワ） |

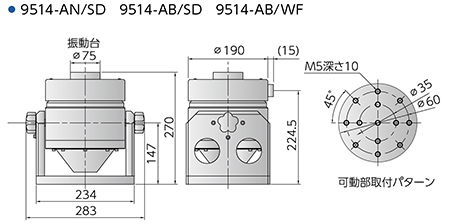

| 外観寸法（注3） | 283W×270H×200D |
| 質量 | 26 kg |
| 適合電力増幅器 | 375-A/Ｚ22 |
| ブロワ | 有 |
| 付属品 | ― |
| オプション | 加速度ピックアップ 防振パッド（防振ゴム） ブロワ用マフラ |
(注1)ばね定数を15N/mmに変更する事により、変位25mmp-pとする事が可能です。
(注2)テーブル中央高さ50mmにおいて。
(注3))突起物を除く。
※ 詳細は小型振動試験装置専用カタログをご参照ください。
