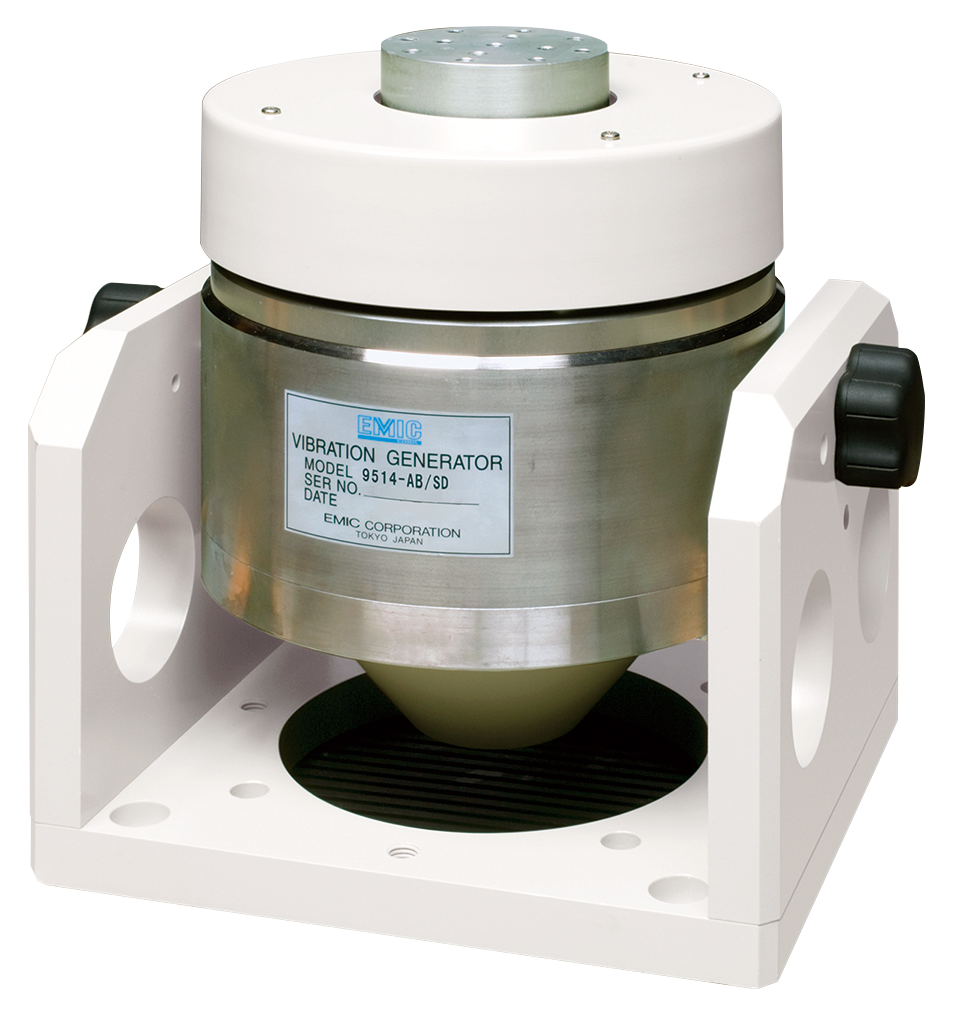

多様な用途に対応したバリエーションを持つ、新しいスタンダード小型振動試験装置。9514シリーズ小型振動試験装置は、振動発生機の主要部品を共通化しており、標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様の用途に合わせ構成を変更することにより、高性能な振動発生機を様々な用途に対応させることが可能です。さらにラトル計測等の要求仕様に対応する拡張性があり、周辺機器と組み合わせ様々なご要求に対応可能です。
| 型式 | 9514-AN/MD |
|---|---|
| 概要 | モーダル解析用 |
| 最大加振力 | 300 N |
振動数範囲 | 5～2.5k Hz |
| 最大加速度 | 300.0 m/s2 |
| 最大速度 | 1.2 m/s |
| 最大変位 | 15 mmp-p |
| 軸共振振動数 | 3600 Hz以上 |
| 可動部質量 | 1.0 kg |
| 可動部材質 | アルミニウム合金 |
| 支持方式 | ハーフループスプリングスリーブ |
| ばね定数 | 25.0 N/mm |
| 供試品取付寸法 | ⌀50 mm |
| 最大搭載質量 | 8.0 kg |
| 加振方向 | 垂直（治具の使用で、任意方向へ使用可） |
| 浮遊磁界 | 3mT以下（注1） |
| 磁力方式 | 永久磁石 |
| 使用環境条件 | －10～+40 ℃ （ただし結露なきこと） |
| 冷却方式 | 自然空冷 |
| 外観寸法（注3） | 283W×270H×200D |
| 質量 | 26 kg |
| 適合電力増幅器 | 373-A/Ｚ13 |
| ブロワ | ― |
| 付属品 | コレットチャックセット（⌀1.0、⌀1.5、⌀2.0、⌀2.35、⌀3.0） |
| オプション | 加速度ピックアップ カウンタマス（注2） 防振パッド（防振ゴム） ばね補強仕様変更→50N/mm型式 9514-AN/MD/Z12（最大変位→10mmp-p） 低加速度低ひずみ仕様変更型式 9514-AN/MD/Z13（最大変位→10mmp-p） |
(注1)テーブル中央高さ50mmにおいて。
(注2)最大加振能力で使用する場合は、カウンタマスもしくは剛体構造物、床面へ固定が必要です。
(注3)突起物を除く。
※ 詳細は小型振動試験装置専用カタログをご参照ください。
