多様な用途に対応したバリエーションを持つ、新しいスタンダード小型振動試験装置。9514シリーズ小型振動試験装置は、振動発生機の主要部品を共通化しており、標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様の用途に合わせ構成を変更することにより、高性能な振動発生機を様々な用途に対応させることが可能です。さらにラトル計測等の要求仕様に対応する拡張性があり、周辺機器と組み合わせ様々なご要求に対応可能です。
| 型式 | 9514-AB/AW | 9514-AB/AW |
|---|---|---|

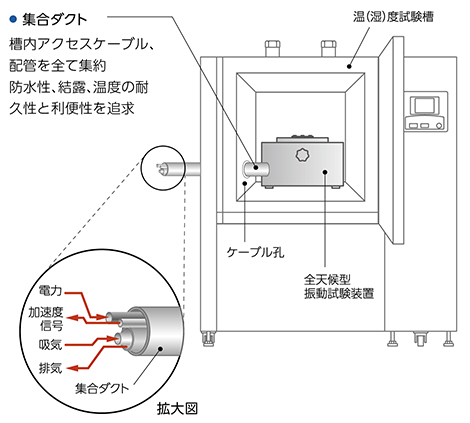

| 概要 | 全天候型（温（湿）度試験槽内対応） | 全天候型(温(湿)度試験槽内対応)・ 高加振力型500N |
| 最大加振力 | 300 N | 500 N |
振動数範囲 | 5～3k Hz | 5～3k Hz |
| 最大加速度 | 250.0 m/s2 | 416.7 m/s2 |
| 最大速度 | 1.2 m/s | 1.2 m/s |
| 最大変位 | 10 mmp-p | 10 mmp-p |
| 軸共振振動数 | 4300 Hz以上 | 4300 Hz以上 |
| 可動部質量 | 1.2 kg | 1.2 kg |
| 可動部材質 | アルミニウム合金 | アルミニウム合金 |
| 支持方式 | ハーフループスプリングスリーブ | ハーフループスプリングスリーブ |
| ばね定数 | 30.0 N/mm | 30.0 N/mm |
| 供試品取付寸法 | ⌀83 mm | ⌀83 mm |
| 最大搭載質量 | 10 kg | 10 kg |
| 加振方向 | 垂直 | 垂直 |
| 浮遊磁界 | 3mT以下（注1） | 3mT以下（注1） |
| 磁力方式 | 永久磁石 | 永久磁石 |
| 使用環境条件 | －40～+125 （98%RH以下） | －40～+125 （98%RH以下） |
| 冷却方式 | 強制空冷（ブロワ） | 強制空冷（ブロワ） |

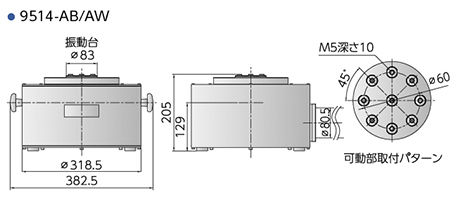

| 外観寸法（注2） | 382.5W×205H×333.5D | 382.5W×205H×333.5D |
| 質量 | 31 kg | 31 kg |
| 適合電力増幅器 | 373-ＦＷ | 375-D |
| ブロワ | 有 | 有 |
| 付属品 | 加速度ピックアップ731-B（内蔵） Tレンチ（M5） | 加速度ピックアップ731-B（内蔵） Tレンチ（M5） |
| オプション | 温(湿)度試験槽壁厚さ70～100mmを除く仕様変更 ブロワ用マフラ | 温(湿)度試験槽壁厚さ70～100mmを除く仕様変更 ブロワ用マフラ |
(注1)テーブル中央高さ50mmにおいて。
(注2)突起物を除く。
※ 詳細は小型振動試験装置専用カタログをご参照ください。
