小型振動試験装置は、振動計の校正や機械インピーダンス測定など、振動解析の加振源などに利用したり、小型軽量供試品の耐振試験に使用します。

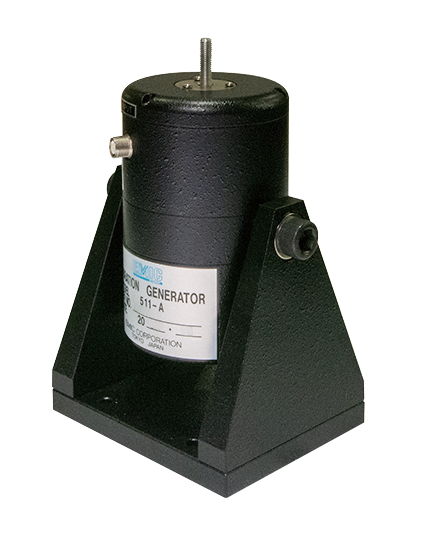

| 型式 | 511-A |
|---|---|
| 概要 | モーダル解析用 |
| 最大加振力 | 15 N |
振動数範囲 | 2～5k Hz |
| 最大加速度 | 230.7 m/s2 |
| 最大速度 | 1.26 m/s |
| 最大変位 | 5.0 mmp-p |
| 軸共振振動数 | 3.9k Hz以上 |
| 可動部質量 | 0.065 kg |
| 可動部材質 | アルミニウム合金 |
| ばね定数 | 5 N/mm |
| 供試品取付寸法 | M6ねじ L=20 mm |
| 最大搭載質量 | ― |
| 浮遊磁界 | ― |
| 磁力方式 | 永久磁石 |
| 使用環境条件 | －10～+40 ℃ （ただし結露なきこと） |
| 冷却方式 | 自然空冷 |
| 外観寸法 | 120W×190H×100D mm |
| 質量 | 4.2 kg |
| 適合電力増幅器 | 371-A |
| ブロワ | ― |
| 付属品 | トラニオンスタンド |
| オプション | ― |
※ 詳細は小型振動試験装置専用カタログをご参照ください。
