多様な用途に対応したバリエーションを持つ、新しいスタンダード小型振動試験装置。9514シリーズ小型振動試験装置は、振動発生機の主要部品を共通化しており、標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様の用途に合わせ構成を変更することにより、高性能な振動発生機を様々な用途に対応させることが可能です。さらにラトル計測等の要求仕様に対応する拡張性があり、周辺機器と組み合わせ様々なご要求に対応可能です。
| 型式 | 9514-AN/AS | 9514-AB/AS |
|---|---|---|
| 概要 | エアサスペンション搭載 ロングストローク型30mmp-p | エアサスペンション搭載 ロングストローク型30mmp-p・高加振力型500N |
| 最大加振力 | 300 N | 500 N |
振動数範囲 | 5～3k Hz | 5～3k Hz |
| 最大加速度 | 230.8 m/s2 | 384.6 m/s2 |
| 最大速度 | 1.2 m/s | 1.2 m/s |
| 最大変位 | 30 mmp-p | 30 mmp-p |
| 軸共振振動数 | 3600 Hz以上 | 3600 Hz以上 |
| 可動部質量 | 1.3 kg | 1.3 kg |
| 可動部材質 | アルミニウム合金 | アルミニウム合金 |

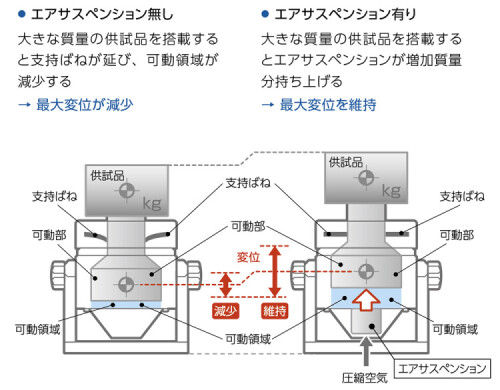

| 支持方式 | エアサスペンション ローラーベアリング＋スリーブ | エアサスペンション ローラーベアリング＋スリーブ |
| ばね定数 | ― | ― |
| 供試品取付寸法 | ⌀75 mm | ⌀75 mm |
| 最大搭載質量 | 12 kg | 12 kg |
| 加振方向 | 垂直 | 垂直 |
| 浮遊磁界 | 3mT以下（注1） | 3mT以下（注1） |
| 磁力方式 | 永久磁石 | 永久磁石 |
| 使用環境条件 | －10～+40 ℃ （ただし結露なきこと） | －10～+40 （ただし結露なきこと） |
| 冷却方式 | 自然空冷 | 強制空冷（ブロワ） |

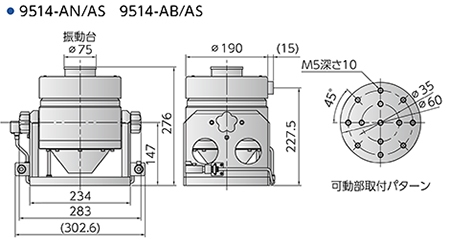

| 外観寸法（注3） | 283W×276H×200D | 283W×276H×200D |
| 質量 | 27 kg | 27 kg |
| 適合電力増幅器 | 373-A/Ｚ12 | 375-D |
| ブロワ | ― | 有 |
| 付属品 | 空気入れ 中立点調整ブロック | 空気入れ 中立点調整ブロック |
| オプション | 加速度ピックアップ カウンタマス（注2） 防振パッド（防振ゴム） | 加速度ピックアップ カウンタマス（注2） 防振パッド（防振ゴム） ブロワ用マフラ |
(注1)テーブル中央高さ50mmにおいて。
(注2)最大加振能力で使用する場合は、カウンタマスもしくは剛体構造物、床面へ固定が必要です。
(注3)突起物を除く。
※ 詳細は小型振動試験装置専用カタログをご参照ください。
