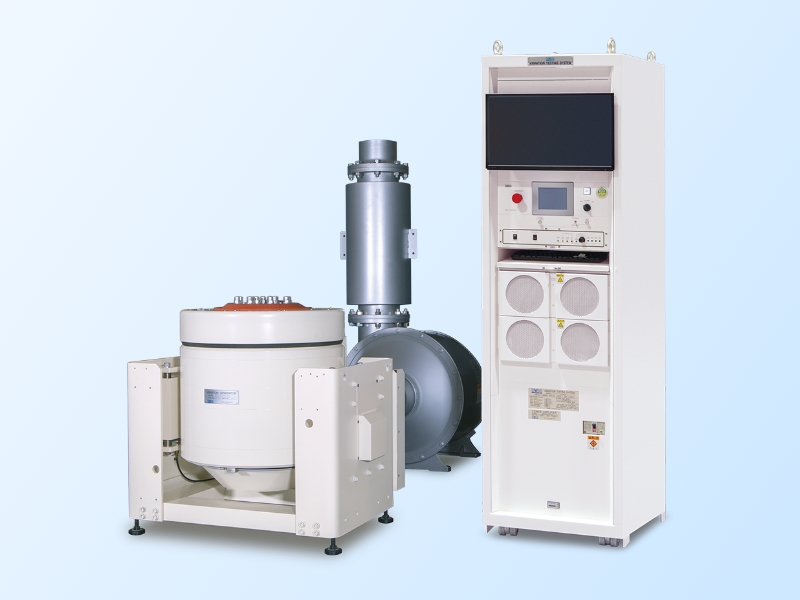

FXシリーズは、環境に配慮し省エネ性能を高めた振動試験装置です。進化系省エネドライブシステム「ECO Vibe advance」を搭載し、従来製品のECO Vibe neoと比べ、消費電力を最大約36％に削減します。さらに、装置内温度をモニタリングし、ブロワ回転数を抑制制御することで、ブロワ消費電力と騒音を同時に削減し、省電力と静音性向上を実現しています。
※ 振動制御装置は、コンソールラック・マウント方式です。(オプション)
| 項目/型式 | FX-16K/56 | FX-26K/60 | FX-35K/60 | FX-40K/60 | FX-60K/60 | |
|---|---|---|---|---|---|---|
| 加振力 | サイン | 16.0 kN 0-p | 26.0 kN 0-p | 35.0 kN 0-p | 40.0 kN 0-p | 60.0 kN 0-p |
| ランダム | 16.0 kN rms | 26.0 kN rms | 35.0 kN rms | 40.0 kN rms | 60 kN rms | |
| ショック | 35.2 kN 0-p | 57.2 kN 0-p | 77.0 kN 0-p | 100 kN 0-p | 150 kN 0-p | |
| 振動数範囲 | ～3000 Hz | ～2400 Hz | ～2200 Hz | ～2200 Hz | ～2500 Hz | |
| 最大加速度 | 1000 m/s2 (注1) | 1000 m/s2 (注1) | 1000 m/s2 (注1) | 1000 m/s2 (注1) | 870 m/s2 (注1) | |
| 最大速度 | 2.3 m/s | 2.3 m/s | 2.0 m/s | 2.0 m/s | 1.78 m/s | |
| 最大変位 | 56 mm p-p | 60 mm p-p | 60 mm p-p | 60 mm p-p | 60 mm p-p | |
| 最大搭載質量 | 200 kg | 400 kg | 400 kg | 400(500) kg (注2) | 500 kg | |
| 所要電力 | 27.9 kVA | 35.3 kVA | 53.3 kVA | 64.6 kVA | 82.6 kVA | |
| ブレーカ容量(200/400V) | 100/60 A | 125/75 A | 200/100 A | 250/125 A | 300/175 A | |
| 電源電圧 | 200 or 400 V | 200 or 400 V | 200 or 400 V | 200 or 400 V | 200 or 400 V | |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz | 50 or 60 Hz | 50 or 60 Hz | 50 or 60 Hz | |
| 電源相数 | 3ϕ | 3ϕ | 3ϕ | 3ϕ | 3ϕ | |
| 可動部質量 | 12.8 kg | 23.0 kg | 28.0 kg | 36.0 kg | 69.0 kg | |
| 許容偏心モーメント | 500 N・m | 700 N・m | 900 N・m | 900 N・m | 1200 N・m | |
| 冷却方式 | 空冷 | 空冷 | 空冷 | 空冷 | 空冷 | |
| 形式 | 振動発生機 | 916-X | 926-X | 936-X | 936-AW/LA | 960-AW/LA |
| 電力増幅器 | 369A-0403A-16X | 369A-0605A-26X | 369A-0606A-36X | 368A-0606B-36AW | 368A-1007B-60AW | |
| コンソールラック | CRD-1700-16X | CRD-2000-26X | CRD-2000-36X | CRD-2000W-36 | CRD-2000W-60 | |

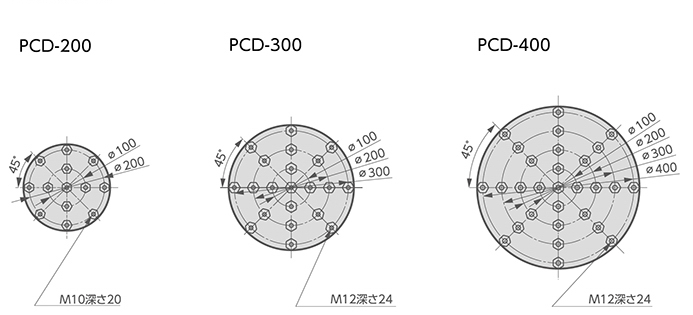

| 寸法 | 可動部取付パターン | PCD-200 | PCD-200 | PCD-300 | PCD-300 | PCD-400 |

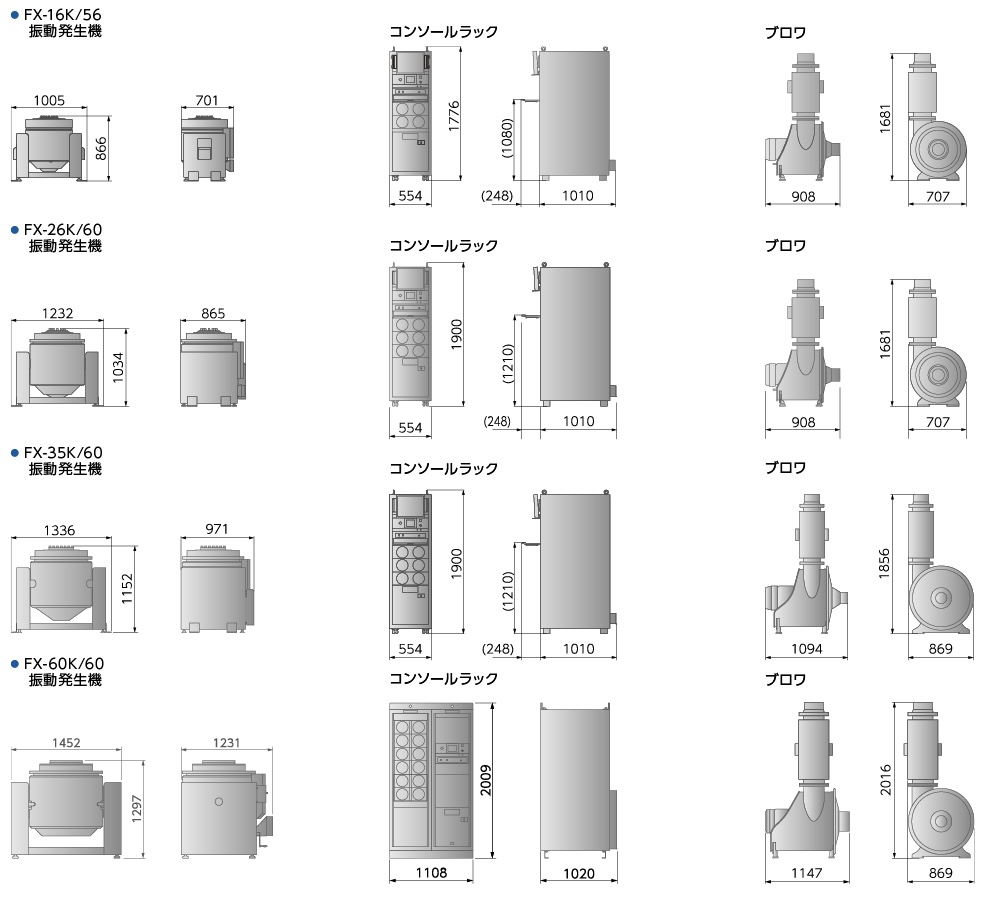

| 振動発生機 | W1005×H866×D701 mm | W1232×H1034×D865 mm | W1336×H1152×D971 mm | W1125×H1200×D965 mm | W1452×H1297×D1231 mm | |
| コンソールラック | W554×H1776×D1010 mm | W554×H1900×D1010 mm | W554×H1900×D1010 mm | W554×H2000×D1010 mm | W1108×H2009×D1010 mm | |
| ブロワ（空冷） | W707×H1681×D908 mm | W707×H1681×D908 mm | W869×H1856×D1094 mm | W1094×H1856×D869 mm | W1147×H2016×D869 mm | |
| 質量 | 振動発生機 | 1200 kg | 2100 kg | 3500 kg | 3900 kg | 5000 kg |
| コンソールラック | 440 kg | 550 kg | 600 kg | 600 kg | 800 kg | |
| ブロワ | 220 kg | 220 kg | 325 kg | 325 kg | 450 kg | |
下限振動数は、使用する振動計測器に依存します。
振動試験装置を海外へ輸出する際は、加振力等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
(注1)理論値ではなく最大加速度を制限しています。
(注2)ご指定により対応
Fシリーズは、振動試験装置のスタンダードモデルとして、3.0kNから35.0kNまで大小さまざまな加振力に対応したシリーズです。ワイドレンジな振動数の振動を安定して発生できるため、製品や部品の耐久性評価、品質確認、各種環境試験など、幅広い振動試験に活用できます。高い耐久性と信頼性を備え、日常的な試験から高度な評価試験まで、確実かつ安定した試験環境を実現します。
特に振動数20～80Hz付近の振動条件で、より大きな加速度が必要な場合、高い速度を発生する振動試験装置が必要になります。 FHシリーズは、この試験条件下で振動試験を行うための高速度仕様振動試験装置です。
最大変位を100mmp-pに拡大した振動試験装置です。 特に振動数10Hz以下の振動条件で大きな変位の振動条件に対応します。
大きな供試品で大きな加振力を必要とする振動試験に最適な、大型の振動試験装置です。冷却効率が高く、大きな加振力が得られる水冷式。大型の電子機器、自動車部品、航空部品、航空電子装置、人工衛星、航空宇宙システム、防衛システムの振動試験に対応。 MIL、NDS、ASTM、IEC、ISO、BS、JISなどの軍用規格や国際規格を満たす設計。
衝撃パルス作用時間11ms、加速度980m/s²（100G）の衝撃試験条件に対応した振動試験装置です。
「製品を安全に運ぶ」に特化した輸送包装振動試験装置です。
