振動試験装置

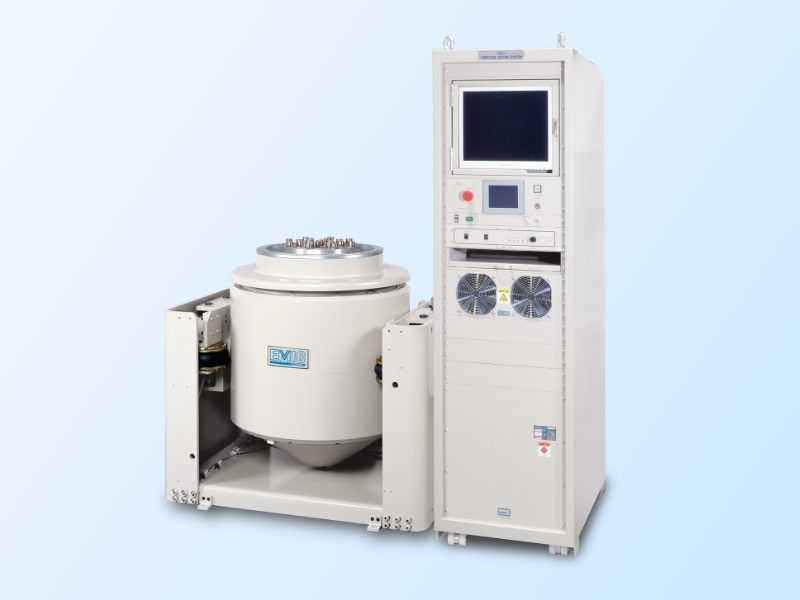

【超高速度仕様】FVシリーズ　加振力15～125kN

高加速度の衝撃試験に対応する振動試験装置

衝撃パルス作用時間11ms、加速度980m/s²（100 G）の衝撃試験条件に対応した振動試験装置です。

振動制御装置のコンソールラック・マウント方式はオプションです。

仕様

項目/型式		FV-15K/100	FV-26K/100	FV-35K/100	FV-60K/100	FV-100K/100	FV-125K/100
加振力	サイン	15.6 kN _0-p	26.0 kN _0-p	35.0 kN _0-p	60.0 kN _0-p	100 kN _0-p	125.0 kN _0-p^(注4)
	ランダム	15.6 kN rms	26.0 kN rms	35.0 kN rms	60.0 kN rms	100 kN rms	100.0 kN rms
	ショック(6 ms)	46.0 kN _0-p	68.0 kN _0-p	90.0 kN _0-p	150 kN _0-p	250 kN _0-p	312.5 kN _0-p^(注4)
	ショック(11 ms)	46.0 kN _0-p	68.0 kN _0-p	90.0 kN _0-p	150 kN _0-p	250 kN _0-p	312.5 kN _0-p^(注4)
振動数範囲		~2000 Hz	~2000 Hz	~2000 Hz	~2000 Hz	~2000 Hz	~2000 Hz
最大加速度	サイン	636 m/s²	765 m/s²	833 m/s²	750 m/s²	714 m/s²	892 m/s^2 (注4)
最大加速度	ショック	1470 m/s^{2 (注2)}	1470 m/s^{2 (注2)}	1470 m/s^{2 (注2)}	1470 m/s^2 (注2)	1470 m/s^2 (注2)	1470 m/s^2 (注2)
最大速度	サイン	2.0 m/s	2.0 m/s	2.0 m/s	1.8 m/s	1.8 m/s	1.8 m/s
最大速度	ショック	3.5 m/s	3.5 m/s	3.5 m/s	3.5 m/s	3.5 m/s	3.5 m/s
最大変位		100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p
最大搭載質量		200(300) kg ^(注1)	200(300) kg ^(注1)	200(300) kg ^(注1)	200 kg	1000 kg	1000 kg
所要電力		31.6 kVA	43.6 kVA	68.1 kVA	148.7 kVA	159.3 kVA	192.8 kVA
ブレーカ容量(200/400V)		125/60 A	150/100 A	250/125 A	500/250 A	600/300 A	630/350 A
電源電圧		200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V
電源周波数		50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz
電源相数		3 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ
可動部質量		24.5 kg	34.0 kg	42.0 kg	80.0 kg	140 kg	140 kg
許容偏心モーメント		350 N・m	500 N・m	700 N・m	1000 N・m	1500 N・m	1500 N・m
冷却方式		空冷	空冷	空冷	空冷	水冷	水冷
冷却水量		—	—	—	—	305 L/min ^(注3)	400 L/min ^(注3)
形式	振動発生機	916-AW/SLS	926-AW/SLS	936-AW/SLS	960-AW/SLS	9100-AWW/SLS	9100-AWW/SLS
	電力増幅器	369A-1212B-16SLS	368A-1212B-26SLS	368A-2016B-36SLS	369A-4040B-60SLS	3625A-1614B-3BAY100KSLS	3625A-2421B-4BAY125KSLS
	コンソールラック	CRD-2000W-16SLS	CRD-2000T-26SLS	CRD-2000T-36SLS	CRD-2000Q-60SLS	CRD-2000T-100KSLS	CRD-2000F-125KSLS
寸法	可動部取付パターン	PCD-200	PCD-240	PCD-300	PCD-400	PCD-400	PCD-400
	振動発生機	W974×H1035×D700 mm	W1106×H1135×D880 mm	W1225×H1200×D965 mm	W1452×H1297×D1231 mm	W1489×H1455×D1149 mm	W1489×H1455×D1149 mm
	コンソールラック	W1108×H2009×D1010 mm	W1662×H2059×D1010 mm	W1662×H2059×D1010 mm	W2770×H2059×D1010 mm	W1662×H2059×D1030 mm	W2216×H2059×D1010 mm
	ブロワ（空冷）	W707×H1681×D908 mm	W707×H1681×D908 mm	W869×H1856×D1094 mm	W869×H2016×D1147 mm	—	—
質量	振動発生機	1300 kg	2500 kg	3400 kg	5000 kg	5250 kg	5250 kg
	コンソールラック	800 kg	1150 kg	1300 kg	2000 kg	2200 kg	2950 kg
	ブロワ	220 kg	220 kg	325 kg	400 kg	—	—
クーリングユニット(水冷)質量		—	—	—	—	700 kg	700 kg
チリングユニット(水冷)質量		—	—	—	—	200 kg	200 kg
