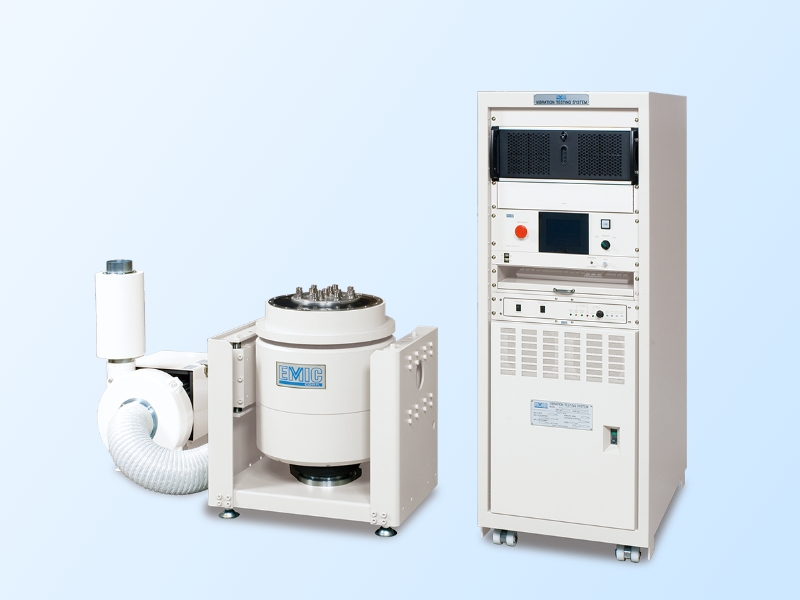

【超省エネ仕様】FPシリーズ　加振力1～20kN

省エネ性能を追求した永久磁石方式の振動試験装置

省エネ仕様により、省電力化、CO₂削減、低騒音化を実現。励磁コイルおよび励磁電源を搭載しない永久磁石方式を採用し、環境負荷低減と運用効率向上に貢献します。さらに、業界初となる加振力20kNまでの対応を実現。高い省エネ性能と実用性を兼ね備えた振動試験装置です。

究極の省エネ仕様(省電力、CO2削減、低騒音)
励磁コイルおよび励磁電源を非搭載(永久磁石方式)
業界初、加振力20kNまで対応

振動制御装置は、コンソールラック・マウント方式です。（オプション）

仕様

項目/型式		FP-01K/30	FP-02K/30A	FP-10K/51	FP-10K/76	FP-20K/51
加振力	サイン	1.2 kN _0-p	2.0 kN _0-p	10.0 kN _0-p	10.0 kN _0-p	20.0 kN _0-p
	ランダム	0.48 kN rms	1.4 kN rms	10.0 kN rms	10.0 kN rms	20.0 kN rms
	ショック(6 ms)	1.5 kN _0-p	3.0 kN _0-p	22.0 kN _0-p^(注1)	20.0 kN _0-p	36.0 kN _0-p
振動数範囲		～2500 Hz	～2500 Hz	～3000 Hz	～2500 Hz	～2500 Hz
最大加速度		500 m/s²	444 m/s²	1000 m/s²	625 m/s²	833 m/s²
最大速度		1.6 m/s	1.5 m/s	2.0 m/s	2.1 m/s	2.0 m/s
最大変位		30 mm _p-p	30 mm _p-p	51 mm _p-p	76.2 mm _p-p	51 mm _p-p
最大搭載質量		150 kg	100 kg	350 kg	300 kg	350 kg
所要電力		1.4 kVA	6.2 kVA	11.5 kVA	11.5 kVA	27 kVA
ブレーカ容量(200/400 V)		－	20/15 A	40/30 A	40/30 A	100/50 A
電源電圧		200 V	200 V	200 or 400 V	200 or 400 V	200 or 400 V
電源周波数		50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz
電源相数		1 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ
可動部質量		2.4 kg	4.5 kg	10 kg	16 kg	24 kg
許容偏心モーメント		3 N・m	4 N・m	500 N・m	500 N・m	500 N・m
冷却方式		空冷	空冷	空冷	空冷	空冷
冷却水量		—	—	—	—	—
形式	振動発生機	P01-AB/AS	Σ9515-AB/AS	P10-AW/LA	P10-AW/SLS	P20-A
	電力増幅器	375-D/P01	369A-0101A-Σ15	369A-0202A-P10	369A-0202A-P10SLS	369A-0606A-P20
	コンソールラック	—	CRD-1500-Σ15	CRD-1500-P10	CRD-1500-P10	CRD-2000-P20

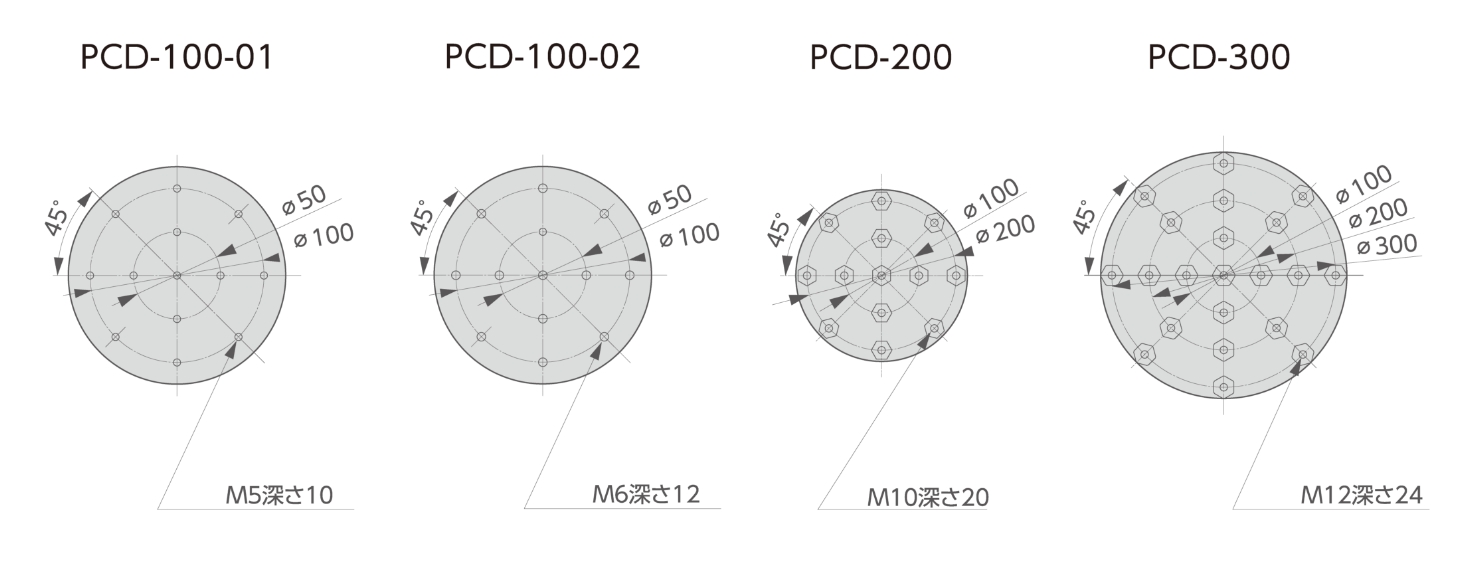

寸法	可動部取付パターン	PCD-100-01	PCD-100-02	PCD-200	PCD-200	PCD-300
	振動発生機	W384×H391.5×D360 mm	W442×H360×D340 mm	W702×H763×D572 mm	W702×H948×D625 mm	W982×H1000×D750 mm
	電力増幅器・コンソールラック	W480×H189×D450 mm	W554×H1462×D1010 mm	W554×H1462×D1010 mm	W554×H1462×D1010 mm	W554×H1900×D1010 mm
	ブロワ（空冷）	W365.5×H700×D434 mm	W474.5W×H1040×D495 mm	W411×H810×D525 mm	W411×H810×D525 mm	W707×H1681×D946 mm
質量	振動発生機	75 kg	165 kg	690 kg	760 kg	1650 kg
	電力増幅器・コンソールラック質量	35 kg	290 kg	300 kg	300 kg	600 kg
	ブロワ	16 kg	31 kg	60 kg	60 kg	245 kg
