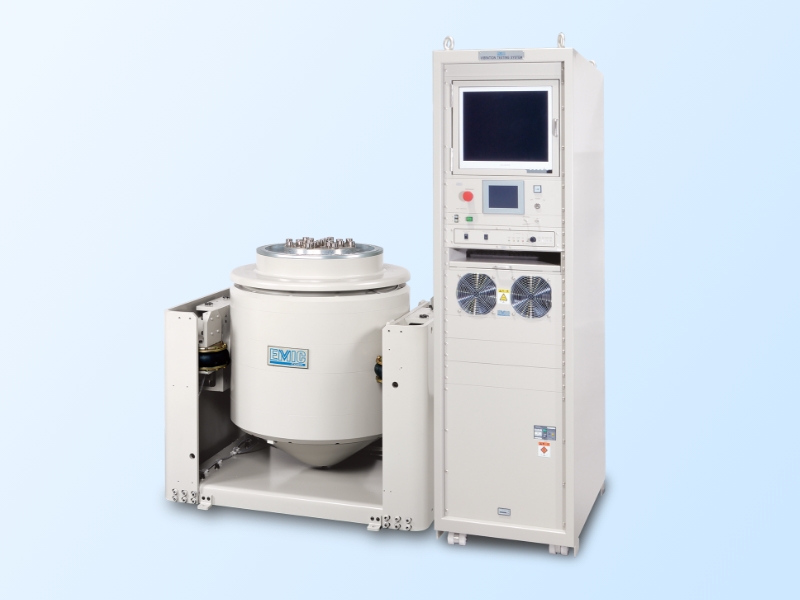

Fシリーズは、振動試験装置のスタンダードモデルとして、3.0kNから35.0kNまで大小さまざまな加振力に対応したシリーズです。ワイドレンジな振動数の振動を安定して発生できるため、製品や部品の耐久性評価、品質確認、各種環境試験など、幅広い振動試験に活用できます。高い耐久性と信頼性を備え、日常的な試験から高度な評価試験まで、確実かつ安定した試験環境を実現します。
※振動制御装置のコンソールラックマウント方式はオプションです。
| 項目/型式 | F-3K/40A | F-6K/51 | |
|---|---|---|---|
| 加振力 | サイン | 3.0 kN 0-p | 6.0 kN 0-p |
| ランダム | 3.0 kN rms | 6.0 kN rms | |
| ショック | 6.0 kN 0-p | 13.2 kN 0-p(注1) | |
| 振動数範囲 | ~2500 Hz | ~2000 Hz | |
| 最大加速度 | 667 m/s2 | 600 m/s2 | |
| 最大速度 | 1.6 m/s | 1.8 m/s | |
| 最大変位 | 40 mm p-p | 51 mm p-p | |
| 最大搭載質量 | 200 kg | 200 kg | |
| 所要電力 | 7.3 kVA | 9.8 kVA | |
| ブレーカ容量(200/400V) | 30/20 A | 40/30 A | |
| 電源電圧 | 200 or 400 V | 200 or 400 V | |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz | |
| 電源相数 | 3ϕ | 3ϕ | |
| 可動部質量 | 4.5 kg | 10.0 kg | |
| 許容偏心モーメント | 60 N・m | 120 N・m | |
| 冷却方式 | 空冷 | 空冷 | |
| 形式 | 振動発生機 | 903-FN/FA/Z05 | 906-FN/FA/Z14 |
| 電力増幅器 | 369A-0101A-03 | 369A-0101A-06 | |
| コンソールラック | CRD-1500-03 | CRD-2000-06 | |
| 寸法 | 可動部取付パターン | PS-068 | PS-140 |
| 振動発生機 | W630×H602×D528 mm | W720×H675×D628 mm | |
| コンソールラック | W554×H1462×D1010 mm | W554×H2000×D1010 mm | |
| ブロワ | W474.5×H1040×D753 mm | W474.5×H1040×D674 mm | |
| 質量 | 振動発生機 | 350 kg | 500 kg |
| コンソールラック | 290 kg | 420 kg | |
| ブロワ | 39 kg | 55 kg | |
下限振動数は、使用する振動計測器に依存します。
振動試験装置を海外へ輸出する際は、加振⼒等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
(注1)ショック加振力の増力はパワーモジュールの追加で対応可能です
特に振動数20～80Hz付近の振動条件で、より大きな加速度が必要な場合、高い速度を発生する振動試験装置が必要になります。 FHシリーズは、この試験条件下で振動試験を行うための高速度仕様振動試験装置です。
最大変位を100mmp-pに拡大した振動試験装置です。 特に振動数10Hz以下の振動条件で大きな変位の振動条件に対応します。
大きな供試品で大きな加振力を必要とする振動試験に最適な、大型の振動試験装置です。冷却効率が高く、大きな加振力が得られる水冷式。大型の電子機器、自動車部品、航空部品、航空電子装置、人工衛星、航空宇宙システム、防衛システムの振動試験に対応。 MIL、NDS、ASTM、IEC、ISO、BS、JISなどの軍用規格や国際規格を満たす設計。
衝撃パルス作用時間11ms、加速度980m/s²（100G）の衝撃試験条件に対応した振動試験装置です。
「製品を安全に運ぶ」に特化した輸送包装振動試験装置です。
省エネ仕様により、省電力化、CO₂削減、低騒音化を実現。励磁コイルおよび励磁電源を搭載しない永久磁石方式を採用し、環境負荷低減と運用効率向上に貢献します。
