振動試験装置

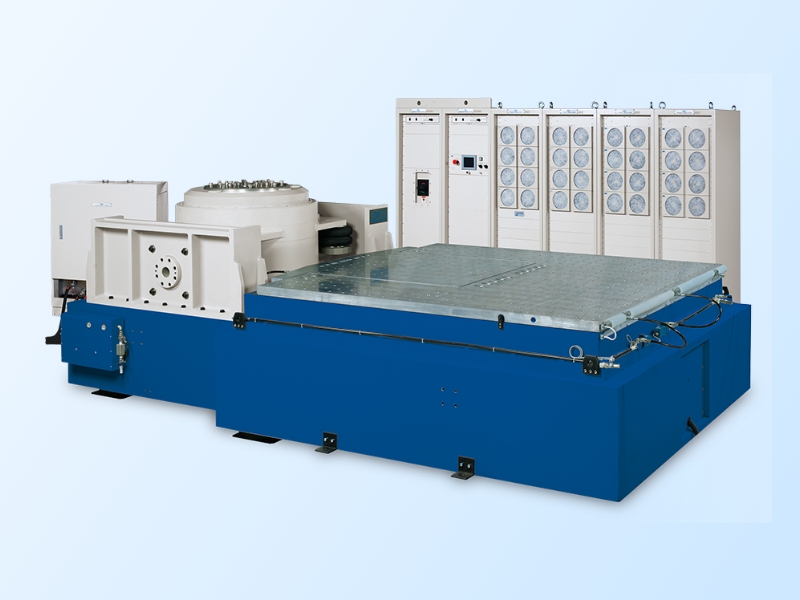

【水冷大仕様】FCシリーズ　加振力60～200kN

大型供試品対応の振動試験装置

大きな供試品で大きな加振力を必要とする振動試験に最適な、大型の振動試験装置です。

冷却効率が高く、大きな加振力が得られる水冷式
大型の電子機器、自動車部品、航空部品、航空電子装置、人工衛星、航空宇宙システム、防衛システムの振動試験に対応
MIL、NDS、ASTM、IEC、ISO、BS、JISなどの軍用規格や国際規格を満たす設計

仕様

項目/型式		FC-060K/60	FC-080K/60	FC-100K/60	FC-125K/60	FC-200K/51
加振力	サイン	60 kN _0-p	80 kN _0-p	100 kN _0-p	125 kN _0-p^(注3)	200 kN _0-p
	ランダム	60 kN rms	80 kN rms	100 kN rms	100 kN rms	140 kN rms
	ショック(6ms)	150 kN _0-p	200 kN _0-p	250 kN _0-p	250 kN _0-p	400 kN _0-p
振動数範囲		～2000 Hz	～2000 Hz	～2000 Hz	～2000 Hz	～2000 Hz
最大加速度		667 m/s²	889 m/s²	1000 m/s^2 (注1)	1000 m/s^2(注1)	1000 m/s^2(注1)
最大速度		1.8 m/s	1.8 m/s	1.8 m/s	1.8 m/s	1.8 m/s
最大変位		60 mm _p-p	60 mm _p-p	60 mm _p-p	60 mm _p-p	51 mm _p-p
最大搭載質量		1000 kg	1000 kg	1000 kg	1000 kg	2000 kg
所要電力		88 kVA	100 kVA	154 kVA	187.5 kVA	351.5 kVA
ブレーカ容量(200/400V)		300/175 A	350/200 A	500/300 A	630/350 A	—/600 A
電源電圧		200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	400 V
電源周波数		50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz
電源相数		3 ϕ	3 ϕ	3 ϕ	3 ϕ	3 ϕ
可動部質量		90 kg	90 kg	90 kg	90 kg	130 kg
許容偏心モーメント		1500 N・m	1500 N・m	1500 N・m	1500 N・m	5000 N・m
冷却方式		水冷	水冷	水冷	水冷	水冷
冷却水量		140 L/min ^(注2)	162 L/min ^(注2)	305 L/min ^(注2)	400 L/min ^(注2)	688 L/min ^(注2)
形式	振動発生機	9100-AWW/LA	9100-AWW/LA	9100-AWW/LA	9100-AWW/LA	9200-AWW/LA
	電力増幅器	368A-1610B-3BAY100	368A-1612B-3BAY100	368A-1614B-3BAY100	368A-2421B-4BAY125K	368A-3232A-200K
	コンソールラック	CRD-2000T	CRD-2000T	CRD-2000T	CRD-2000F-125K	CRD-2000F-200K

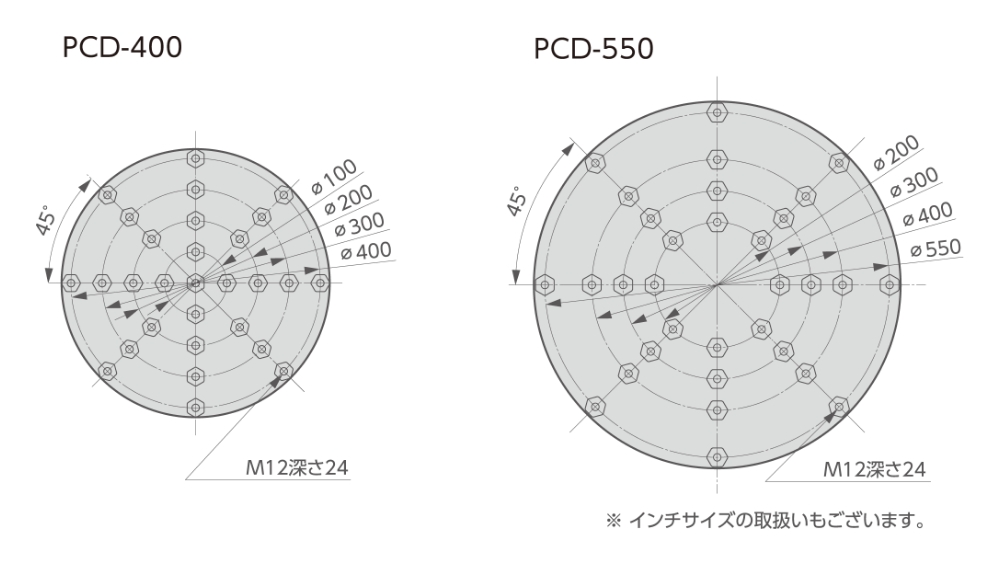

寸法	可動部取付パターン	PCD-400	PCD-400	PCD-400	PCD-400	PCD-550
	振動発生機	W1489×H1338×D1149 mm	W1489×H1338×D1149 mm	W1489×H1338×D1149 mm	W1489×H1338×D1149 mm	W1905×H1348×D1473 mm
	コンソールラック	W1662×H2059×D1030 mm	W1662×H2059×D1030 mm	W1662×H2059×D1030 mm	W2216×H2059×D1030 mm	W3324×H2030×D1030 mm
	ブロワ（空冷）	—	—	—	—	—
質量	振動発生機	4800 kg	4800 kg	4800 kg	4800 kg	8182 kg
	コンソールラック	1680 kg	1740 kg	1800 kg	2550 kg	3950 kg
	ブロワ	—	—	—	—	—

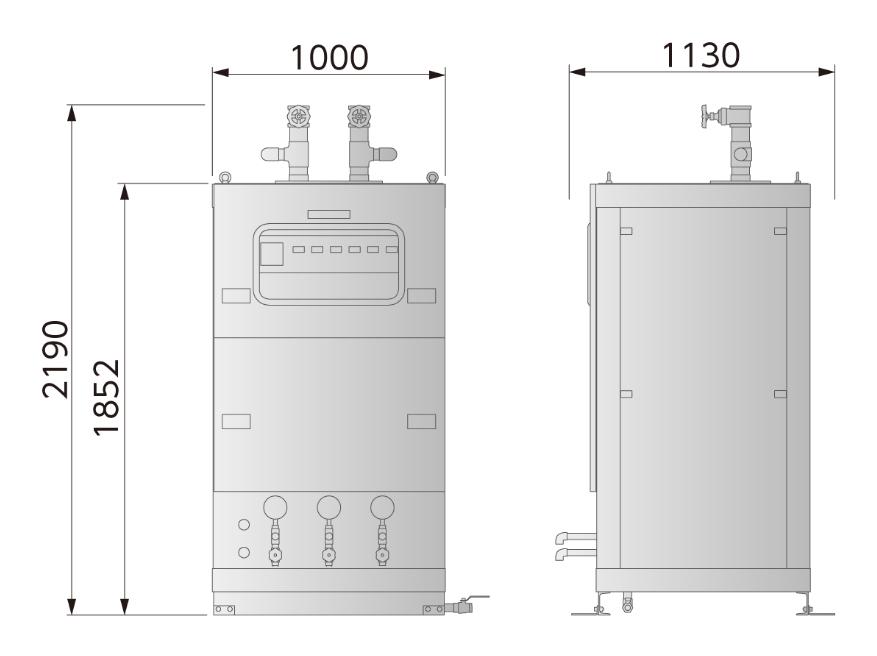

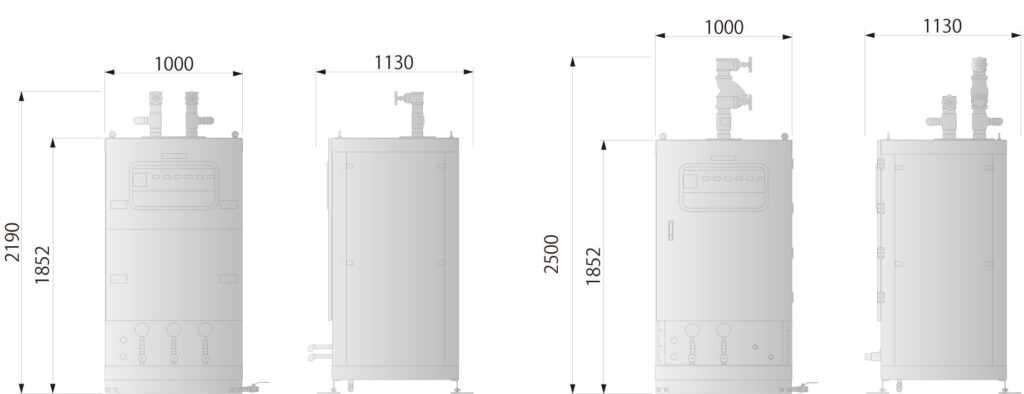

クーリングユニット質量		700 kg	700 kg	700 kg	700 kg	700 kg

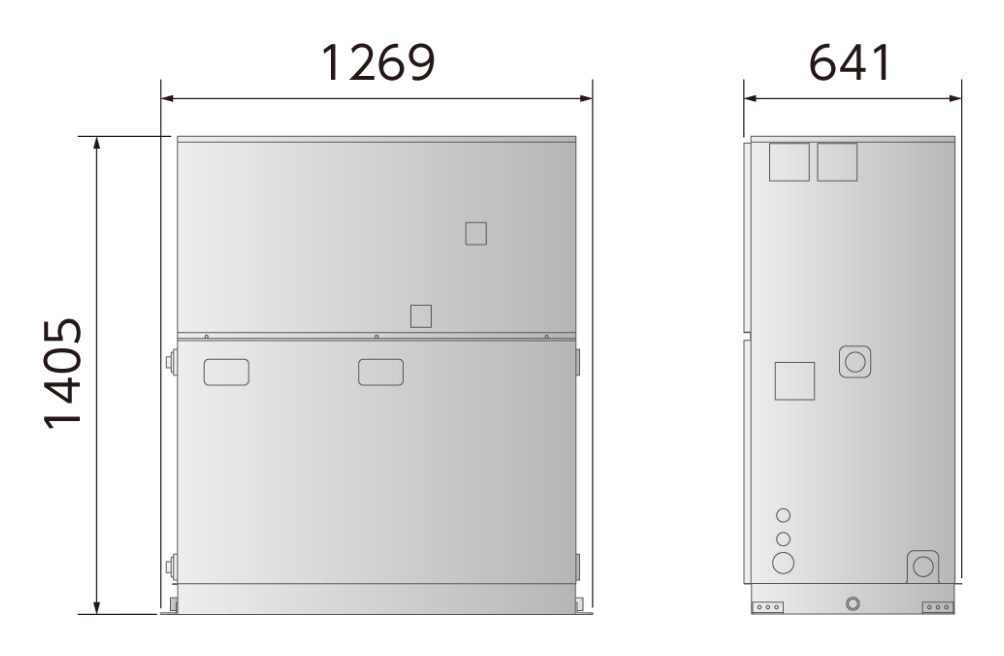

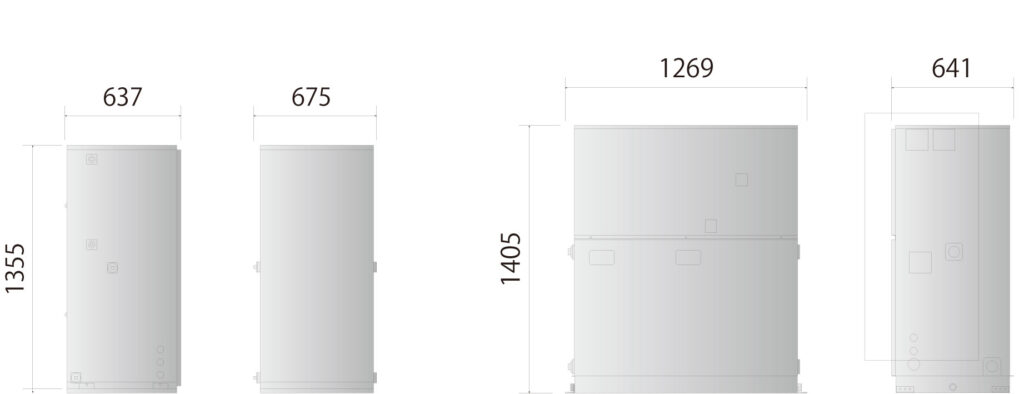

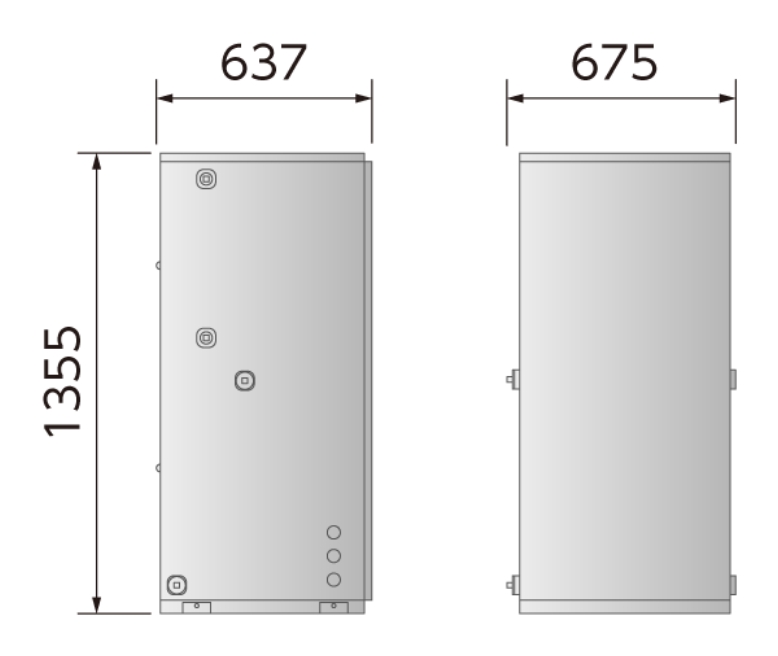

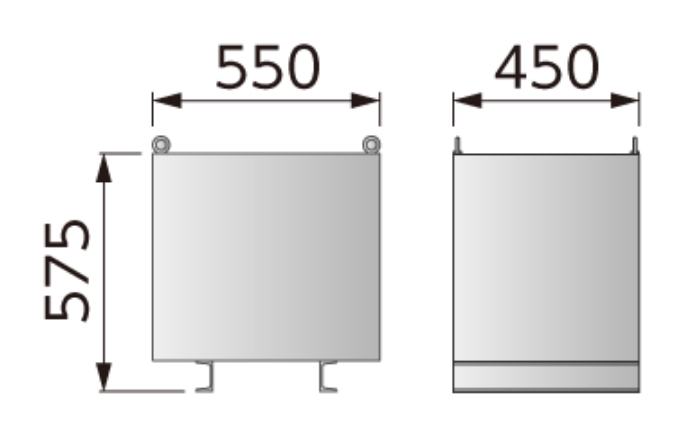

チリングユニット質量		—	—	200 kg	200 kg	360 kg
