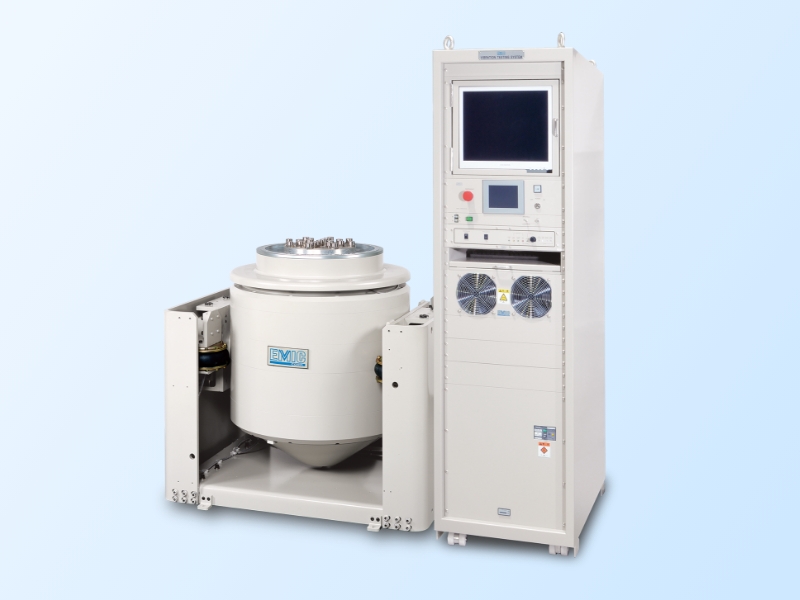

【大変位仕様】FLシリーズ　加振力16～125kN

大きな変位の振動条件に対応する振動試験装置

最大変位を100mmp-pに拡大した振動試験装置です。
特に振動数10Hz以下の振動条件で大きな変位の振動条件に対応します。

振動制御装置のコンソールラックマウント方式は、オプションです。

仕様

項目/型式		FL-16K/100	FL-26K/100	FL-35K/100	FL-60K/100	FL-100K/100	FL-125K/100
加振力	サイン	16.0 kN _0-p	26.0 kN _0-p	35.0 kN _0-p	60.0 kN _0-p	100 kN _0-p	125.0 kN _0-p^(注4)
	ランダム	16.0 kN rms	26.0 kN rms	35.0 kN rms	60.0 kN rms	100 kN rms	100.0 kN rms
	ショック	35.2 kN _0-p^(注2)	65.0 kN _0-p	87.5 kN _0-p	150 kN _0-p	250 kN _{0-p ^(注2}_⁾	312.5 kN _0-p^(注4)
振動数範囲		～2000 Hz	〜2000 Hz	～2000 Hz	～2000 Hz	～2000 Hz	～2000 Hz
最大加速度		640 m/s²	765 m/s²	833 m/s²	750 m/s²	714 m/s²	892 m/s^{2 (注4)}
最大速度		2.0 m/s	2.0 m/s	2.0 m/s	1.78 m/s	1.8 m/s	1.8 m/s
最大変位		100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p
最大搭載質量		200(300) kg ^(注1)	200(300) kg ^(注1)	200(300) kg ^(注1)	300 kg	1000 kg	1000 kg
所要電力		31.8 kVA	39.0 kVA	55.9 kVA	82.6 kVA	154.0 kVA	187.5 kVA
ブレーカ容量(200/400V)		125/60 A	150/75 A	200/100 A	300/175 A	500/300 A	630/350 A
電源電圧		200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V	200 or 400 V
電源周波数		50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz
電源相数		3ϕ	3ϕ	3ϕ	3ϕ	3ϕ	3ϕ
可動部質量		25.0 kg	34.0 kg	42.0 kg	80.0 kg	140 kg	140 kg
許容偏心モーメント		350 N・m	500 N・m	700 N・m	1000 N・m	1500 N・m	1500 N・m
冷却方式		空冷	空冷	空冷	空冷	水冷	水冷
冷却水量		—	—	—	—	305 L/min _^(注3)	400 L/min ^(注3⁾
形式	振動発生機	916-AW/SLS	926-AW/SLS	936-AW/SLS	960-AW/SLS	9100-AWW/SLS	9100-AWW/SLS
	電力増幅器	369A-0504A-16SLS	368A-0504B-26SLS	368A-0505B-36SLS	368A-1007B-60SLS	368A-1614B-3BAY100KSLS	368A-2421B-4BAY125KSLS
	コンソールラック	CRD-2000-16	CRD-2000-26	CRD-2000-36	CRD-2000W-60	CRD-2000T-100KSLS	CRD-2000F-125KSLS

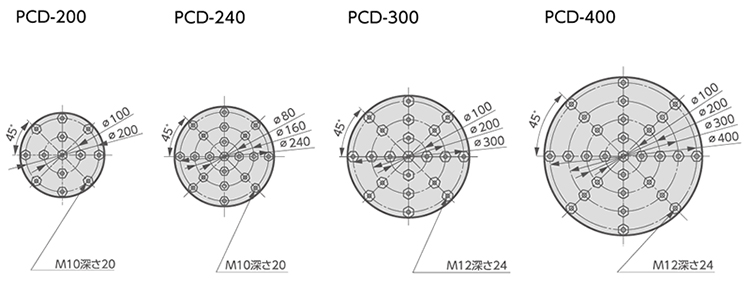

寸法	可動部取付パターン	PCD-200	PCD-240	PCD-300	PCD-400	PCD-400	PCD-400
	振動発生機	W974×H1035×D700 mm	W1082×H1163×D866 mm	W1125×H1200×D965 mm	W1452×H1297×D1231 mm	W1489×H1455×D1149 mm	W1489×H1455×D1149 mm
	コンソールラック	W554×H2000×D1010 mm	W554×H2025×D1010 mm	W554×H2025×D1010 mm	W1108×H2009×D1010 mm	W1662×H2059×D1030 mm	W2216×H2059×D1010 mm
	ブロワ（空冷）	W707×H1681×D908 mm	W707×H1681×D908 mm	W869×H1856×D1094 mm	W869×H2016×D1147 mm	—	—
質量	振動発生機	1300 kg	2500 kg	3400 kg	5000 kg	5250 kg	5250 kg
	コンソールラック	450 kg	600 kg	630 kg	800 kg	1800 kg	2550 kg
	ブロワ	220 kg	220 kg	325 kg	400 kg	—	—
クーリングユニット(水冷)質量		—	—	—	—	700 kg	700 kg
チリングユニット(水冷)質量		—	—	—	—	200 kg	200 kg
