特に振動数20～80Hz付近の振動条件で、より大きな加速度が必要な場合、高い速度を発生する振動試験装置が必要になります。

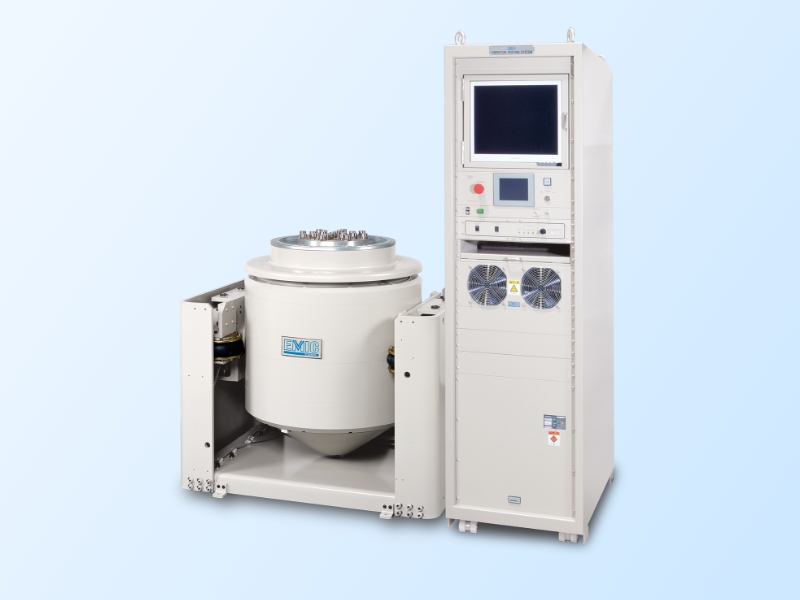

FHシリーズは、この試験条件下で振動試験を行うための高速度仕様振動試験装置です。
振動制御装置は、コンソールラック・マウント方式です。(オプション)
| 項目/型式 | FH-8K/51S | FH-35K/60 | |
|---|---|---|---|
| 加振力 | サイン | 8.5 kN 0-p | 35.0 kN 0-p |
| ランダム | 8.5 kN rms | 35.0 kN rms | |
| ショック | 17.0 kN 0-p | 87.5 kN 0-p | |
| 振動数範囲 | ~3000 Hz | ~2200 Hz | |
| 最大加速度 | 850 m/s2 | 1000 m/s2 (注1) | |
| 最大速度 | 2.0 m/s | 2.0 m/s | |
| 最大変位 | 51 mm p-p | 60 mm p-p | |
| 最大搭載質量 | 350 kg | 400(500) kg (注2) | |
| 所要電力 | 19.5 kVA | 55.9 kVA | |
| ブレーカ容量(200/400V) | 75/40 A | 200/100 A | |
| 電源電圧 | 200 or 400 V | 200 or 400 V | |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz | |
| 電源相数 | 3ϕ | 3ϕ | |
| 可動部質量 | 10.0 kg | 33.0 kg | |
| 許容偏心モーメント | 500 N・m | 900 N・m | |
| 冷却方式 | 空冷 | 空冷 | |
| 形式 | 振動発生機 | S085-AW/LA | 936-AW/LA |
| 電力増幅器 | 369A-0202A-085SF | 368A-0505B-36AW | |
| コンソールラック | CRD-1500-085 | CRD-2000-36 | |
| 寸法 | 可動部取付パターン | PCD-200 | PCD-300 |
| 振動発生機 | W797×H775×D635 mm | W1125×H1200×D965 mm | |
| コンソールラック | W554×H1462×D1010 mm | W554×H2025×D1010 mm | |
| ブロワW | W411×H810×D525 mm | W869×H1856×D1094 mm | |
| 質量 | 振動発生機 | 640 kg | 3500 kg |
| コンソールラック | 300 kg | 600 kg | |
| ブロワ | 60 kg | 325 kg | |
下限振動数は、使用する振動計測器に依存します。
振動試験装置を海外へ輸出する際は、加振⼒等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
(注1)理論値ではなく、最大加速度を制限しています。
(注2)ご指定により対応
