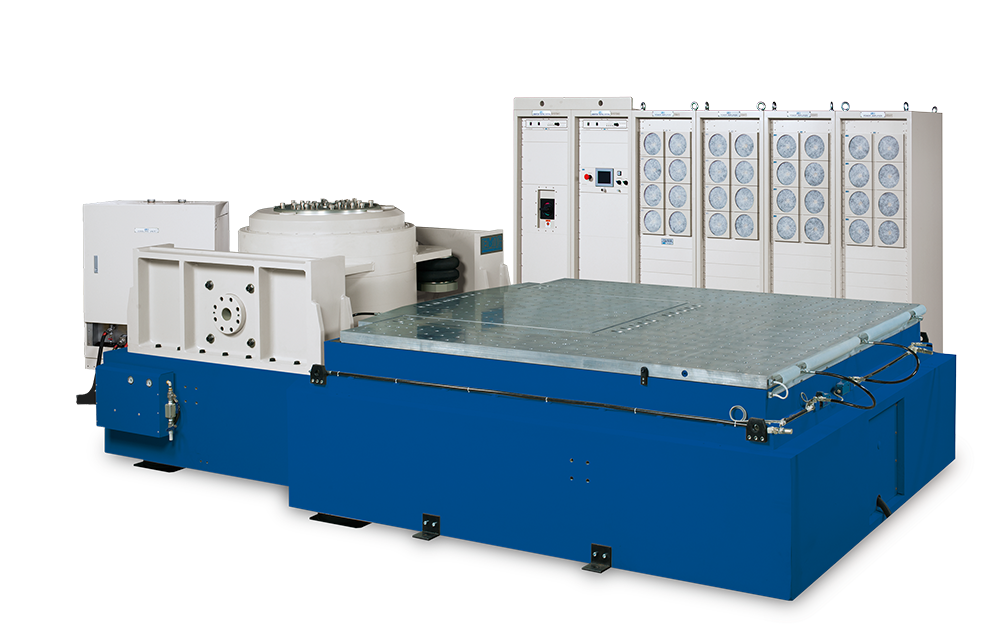

大きな供試品で大きな加振力を必要とする振動試験に最適な、大型の振動試験装置です。
● 冷却効率が高く、大きな加振力が得られる水冷式
● 大型の電子機器、自動車部品、航空部品、航空電子装置、人工衛星、航空宇宙システム、防衛システムの振動試験に対応
● MIL、NDS、ASTM、IEC、ISO、BS、JISなどの軍用規格や国際規格を満たす設計

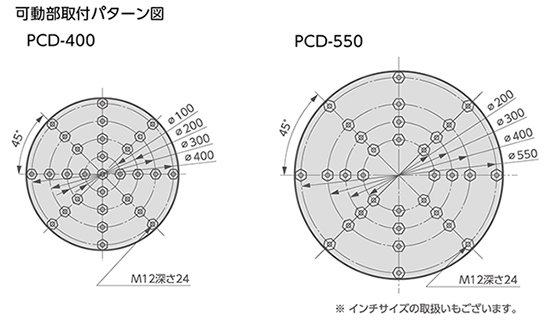

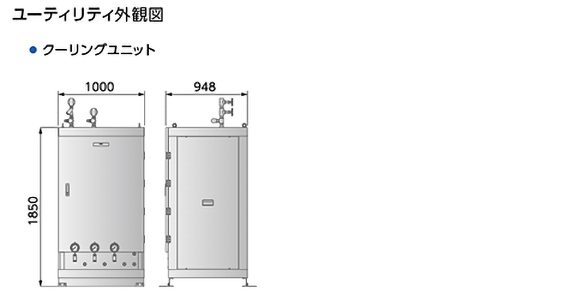

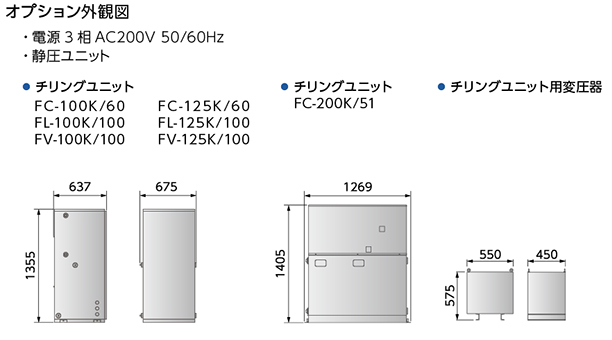

| 型式 | FC-060K/60 | FC-080K/60 | FC-100K/60 |
|---|---|---|---|
| 加振力 サイン | 60 kN0-p | 80 kN0-p | 100 kN0-p |
加振力 | 60 kNrms | 80 kNrms | 100 kNrms |
| 加振力 ショック(6ms) | 150 kN0-p | 200 kN0-p | 250 kN0-p |
| 振動数範囲 | ～2000 Hz | ～2000 Hz | ～2000 Hz |
| 最大加速度 | 667 m/s2 | 889 m/s2 | 1000 m/s2 (注1) |
| 最大速度 | 1.8 m/s | 1.8 m/s | 1.8 m/s |
| 最大変位 | 60 mmp-p | 60 mmp-p | 60 mmp-p |
| 最大搭載質量 | 1000 kg | 1000 kg | 1000 kg |
| 所要電力 | 88 kVA | 100 kVA | 154 kVA |
| ブレーカ容量(200V/400V) | 300/175 A | 350/200 A | 500/300 A |
| 電源電圧 | 200 or 400 V | 200 or 400 V | 200 or 400 V |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz | 50 or 60 Hz |
| 電源相数 | 3ϕ | 3ϕ | 3ϕ |
| 可動部質量 | 90 kg | 90 kg | 90 kg |
| 許容偏心 モーメント | 1500 N・m | 1500 N・m | 1500 N・m |
| 冷却方式 | 水冷 | 水冷 | 水冷 |
| 冷却水量 | 140 L/min (注2) | 162 L/min (注2) | 305 L/min (注2) |
| 振動発生機型式 | 9100-AWW/LA | 9100-AWW/LA | 9100-AWW/LA |
| 電力増幅器型式 | 368A-1610B-3BAY100 | 368A-1612B-3BAY100 | 368A-1614B-3BAY100 |
| コンソールラック型式 | CRD-2000T | CRD-2000T | CRD-2000T |
| 可動部取付パターン | PCD-400 | PCD-400 | PCD-400 |
| 振動発生機寸法 | 1489W×1338H×1149D mm | 1489W×1338H×1149D mm | 1489W×1338H×1149D mm |
| コンソールラック寸法 | 1662W×2059H×1030D mm | 1662W×2059H×1030D mm | 1662W×2059H×1030D mm |
| 振動発生機質量 | 4800 kg | 4800 kg | 4800 kg |
| コンソールラック質量 | 1680 kg | 1740 kg | 1800 kg |
| クーリングユニット質量 | 700 kg | 700 kg | 700 kg |
| チリングユニット質量 | ー | ー | 200 kg |
| 型式 | FC-125K/60 | FC-200K/51 |
|---|---|---|
| 加振力 サイン | 125 kN0-p(注3) | 200 kN0-p |
加振力 | 100 kNrms | 140 kNrms |
| 加振力 ショック(6ms) | 250 kN0-p | 400 kN0-p |
| 振動数範囲 | ～2000 Hz | ～2000 Hz |
| 最大加速度 | 1000 m/s2(注1) | 1000 m/s2(注1) |
| 最大速度 | 1.8 m/s | 1.8 m/s |
| 最大変位 | 60 mmp-p | 51 mmp-p |
| 最大搭載質量 | 1000 kg | 2000 kg |
| 所要電力 | 187.5 kVA | 351.5 kVA |
| ブレーカ容量(200V/400V) | 630/350 A | ---/600 A |
| 電源電圧 | 200 or 400 V | 400 |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz |
| 電源相数 | 3ϕ | 3ϕ |
| 可動部質量 | 90 kg | 130 kg |
| 許容偏心 モーメント | 1500 N・m | 5000 N・m |
| 冷却方式 | 水冷 | 水冷 |
| 冷却水量 | 400 L/min (注2) | 688 L/min (注2) |
| 振動発生機型式 | 9100-AWW/LA | 9200-AWW/LA |
| 電力増幅器型式 | 368A-2421B-4BAY125K | 368A-3232A-200K |
| コンソールラック型式 | CRD-2000F-125K | CRD-2000F-200K |
| 可動部取付パターン | PCD-400 | PCD-550 |
| 振動発生機寸法 | 1489W×1338H×1149D mm | 1905W×1348H×1473D mm |
| コンソールラック寸法 | 2216W×2059H×1030D mm | 3324W×2030H×1030D mm |
| 振動発生機質量 | 4800 kg | 8182 kg |
| コンソールラック質量 | 2550 kg | 3950 kg |
| クーリングユニット質量 | 700 kg | 700 kg |
| チリングユニット質量 | 200 kg | 360 kg |
※下限振動数は、使用する振動計測器に依存します。
※振動試験装置を海外へ輸出する際は、加振力等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
(注1)理論値ではなく、最大加速度を制限しています。
(注2)水温は32℃です。
(注3)最大加振力は瞬間値です。連続運転時は100kNです。
PDFファイルをご覧いただくには、「Adobe Reader」が必要です。
「Adobe Reader」はアドビ システムズ株式会社のサイトより、無償で配布されています。
振動試験装置のスタンダード、F シリーズは大小の加振力3.0kN ～ 35.0kN、ワイドレンジな振動数の振動を発生することができ、高い耐久性を備え様々な振動試験を確実に実行できます。
※振動制御装置のコンソールラックマウント方式はオプションです。
特に振動数20～80Hz付近の振動条件で、より大きな加速度が必要な場合、高い速度を発生する振動試験装置が必要になります。
FHシリーズは、この試験条件下で振動試験を行うための高速度仕様振動試験装置です。
※ 振動制御装置は、コンソールラック・マウント方式です。(オプション)
最大変位を100mmp-pに拡大した振動試験装置です。
特に振動数10Hz以下の振動条件で大きな変位の振動条件に対応します。
※振動制御装置のコンソールラックマウント方式は、オプションです。
最大変位を100mmp-pに拡大した振動試験装置です。
特に振動数10Hz以下の振動条件で大きな変位の振動条件に対応します。
※振動制御装置のコンソールラックマウント方式は、オプションです。
衝撃試験条件「衝撃パルス作用時間11ms、加速度980m/s^2(100G)」の試験に対応した振動試験装置です。
※振動制御装置のコンソールラックマウント方式は、オプションです。
低振動数域1Hzから最大300Hzまで広帯域の振動数をカバーするだけでなく、下限振動数1～３Hzの振動試験が実施できるため、「ASTM D4169-22」など低振動数域1Hzを含む国内外の輸送試験規格の対応が可能です。
● 振動数1Hzからの低周波ランダム輸送試験に対応
● 中型、大型の大変位装置に比べ、装置導入費用が大幅に低減
● 永久磁石を使った省電力型
● 設置場所を選ばないコンパクト設計
型式：FT-02K/100
最大加振力：2000 N
振動数範囲：1～300 Hz
加振台テーブルサイズ：500 × 500 mm
搭載質量：60 ㎏以下
質量：262 kg
電源：3⌀ AC200V 50/60Hz
「製品を安全に運ぶ」に特化した輸送包装振動試験装置です。
● 偏荷重モーメント強化や最大搭載質量を増量する機構を装備
● 格子型治具や外周フック付水平テーブルで梱包荷物の固定が容易
● オイルレスの水平加振台でメンテナンスの負担が低減
■ 究極の省エネ仕様(省電力、CO2削減、低騒音)
■ 励磁コイルおよび励磁電源を非搭載(永久磁石方式)
■ 業界初、加振力20ｋNまで対応
※振動制御装置は、コンソールラック・マウント方式です。（オプション）
FXシリーズは、環境に配慮し省エネ性能を高めた振動試験装置です。

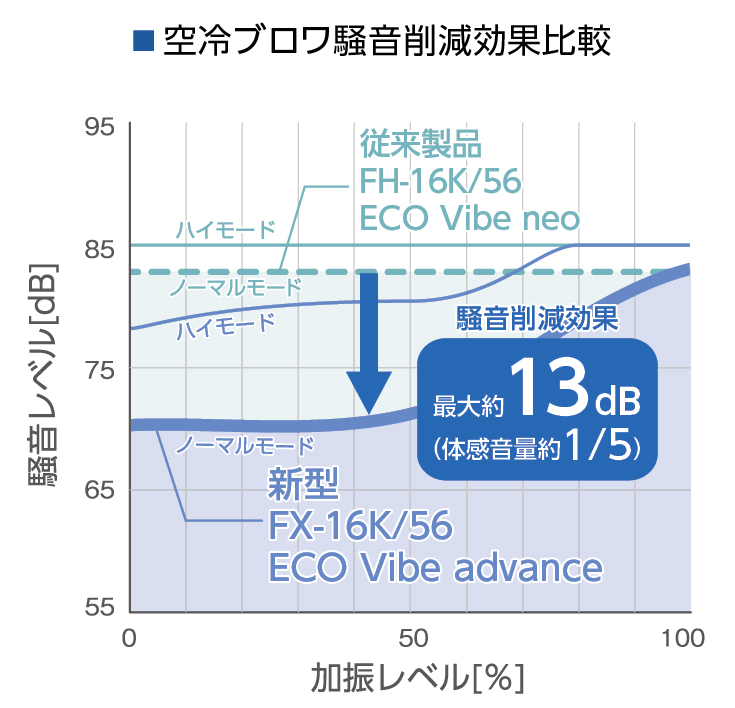

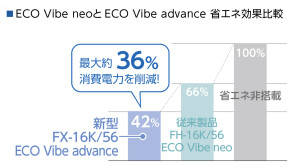

進化系省エネドライブシステム「ECO Vibe advance」を搭載し、従来製品のECO Vibe neoと比べ、消費電力を最大約36％に削減します。
