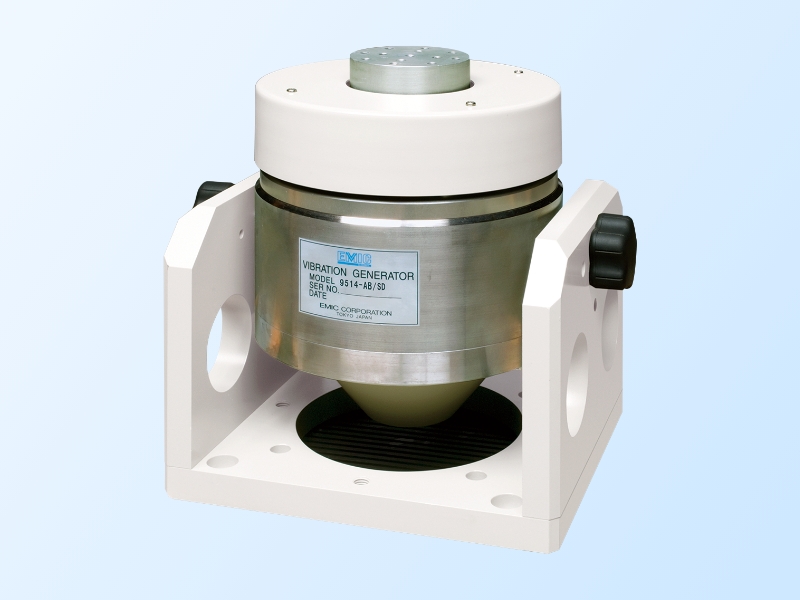

9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
| 型式 | 9514-AN/MD |
|---|---|
| 概要 | モーダル解析用 |
| 最大加振力 | 300 N |
| 振動数範囲 | 5～2.5 kHz |
| 最大加速度 | 300.0 m/s2 |
| 最大速度 | 1.2 m/s |
| 最大変位 | 15 mm p-p |
| 軸共振振動数 | 3600 Hz以上 |
| 可動部質量 | 1.0 kg |
| 可動部材質 | アルミニウム合金 |
| 支持方式 | ハーフループスプリングスリーブ |
| ばね定数 | 25.0 N/mm |
| 供試品取付寸法 | ⌀50 mm |
| 最大搭載質量 | 8.0 kg |
| 加振方向 | 垂直(治具の使用で、任意方向へ使用可) |
| 浮遊磁界 | 3 mT以下(注1) |
| 磁力方式 | 永久磁石 |
| 使用環境条件 | -10～+40 ℃ (ただし結露なきこと) |
| 冷却方式 | 自然空冷 |
| 外観寸法（注2） | W283×H270×D200 |
| 質量 | 26 kg |
| 適合電力増幅器 | 373-A/Ｚ13 |
| ブロワ | — |
| 付属品 | コレットチャックセット(⌀1.0,⌀1.5,⌀2.0,⌀2.35,⌀3.0) |
| オプション | 加速度ピックアップ カウンタマス(注2) 防振パッド(防振ゴム) ばね補強仕様変更→50 N/mm型式 9514-AN/MD/Z12(最大変位→10 mm p-p) 低加速度低ひずみ仕様変更型式 9514-AN/MD/Z13(最大変位→10 mm p-p) |
(注1)テーブル中央高さ50mmにおいて。
(注2)最大加振能力で使用する場合は、カウンタマスもしくは剛体構造物、床面へ固定が必要です。
(注3)突起物を除く。
詳細は小型振動試験装置専用カタログをご参照ください。
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
9514シリーズ小型振動試験装置は、振動発生機の主要部品を共通化しながら、用途に応じて構成を変更できるシリーズです。 標準仕様をはじめ、搭載質量増加仕様、貫通仕様、耐熱仕様などをラインアップし、高性能な振動発生機をさまざまな試験用途に対応させることができます。
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
小型振動試験装置は、振動計の校正や機械インピーダンス測定、振動解析時の加振源として利用できるほか、小型・軽量供試品の耐振試験にも適しています。
小型振動試験装置は、振動計の校正や機械インピーダンス測定、振動解析時の加振源として利用できるほか、小型・軽量供試品の耐振試験にも適しています。512-Dおよび513-D型振動発生機は、世界で初めて可動部にセラミックを採用し、512-Dは30kHzまでの高周波振動を実現しました。
