小型振動試験装置

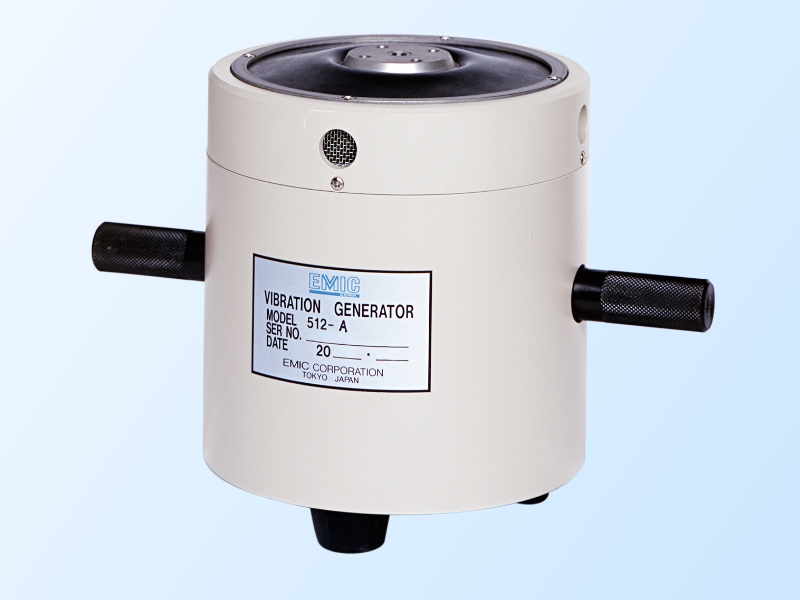

512シリーズ　49N・64N

30kHzまでの高周波振動に対応

小型振動試験装置は、振動計の校正や機械インピーダンス測定、振動解析時の加振源として利用できるほか、小型・軽量供試品の耐振試験にも適しています。512-Dおよび513-D型振動発生機は、世界で初めて可動部にセラミックを採用し、512-Dは30kHzまでの高周波振動を実現しました。

高精度な振動計の校正や機械インピーダンス測定、振動解析の加振源に。
様々なセンサー、電子・電気機器など小型軽量供試品の耐振試験に。
振動工学の基礎実験など、教育教材に。

仕様

項目/型式	512-A	512-A/A	512-D	512-D/A
概要	スタンダード	高加振力型64 N	高振動数型30 kHz	高振動数型30 kHz・高加振力型 64N
最大加振力	49 N	64 N	49 N	64 N
振動数範囲	2～20 kHz	2～20 kHz	2～30 kHz	2～30 kHz
最大加速度	376.9 m/s²	492.3 m/s²	272.2 m/s²	355.5 m/s²
最大速度	1.14 m/s	1.31 m/s	1.00 m/s	1.14 m/s
最大変位	7.0 mm _p-p	7.0 mm _p-p	7.0 mm _p-p	7.0 mm _p-p
軸共振振動数	16 kHz以上	16 kHz以上	32 kHz以上	32 kHz以上
可動部質量	0.13 kg	0.13 kg	0.18 kg	0.18 kg
可動部材質	マグネシウム合金	マグネシウム合金	セラミックス	セラミックス
ばね定数	12 N/mm	12 N/mm	12 N/mm	12 N/mm
供試品取付寸法	⌀40 mm	⌀40 mm	⌀40 mm	⌀40 mm
最大搭載質量	2.0 kg	2.0 kg	2.0 kg	2.0 kg
浮遊磁界	—	—	—	—
磁力方式	永久磁石	永久磁石	永久磁石	永久磁石
使用環境条件	-10～+40 ℃ （ただし結露なきこと）	-10～+40 ℃ （ただし結露なきこと）	-10～+40 ℃ （ただし結露なきこと）	-10～+40 ℃ （ただし結露なきこと）
冷却方式	自然空冷	強制空冷	自然空冷	自然空冷

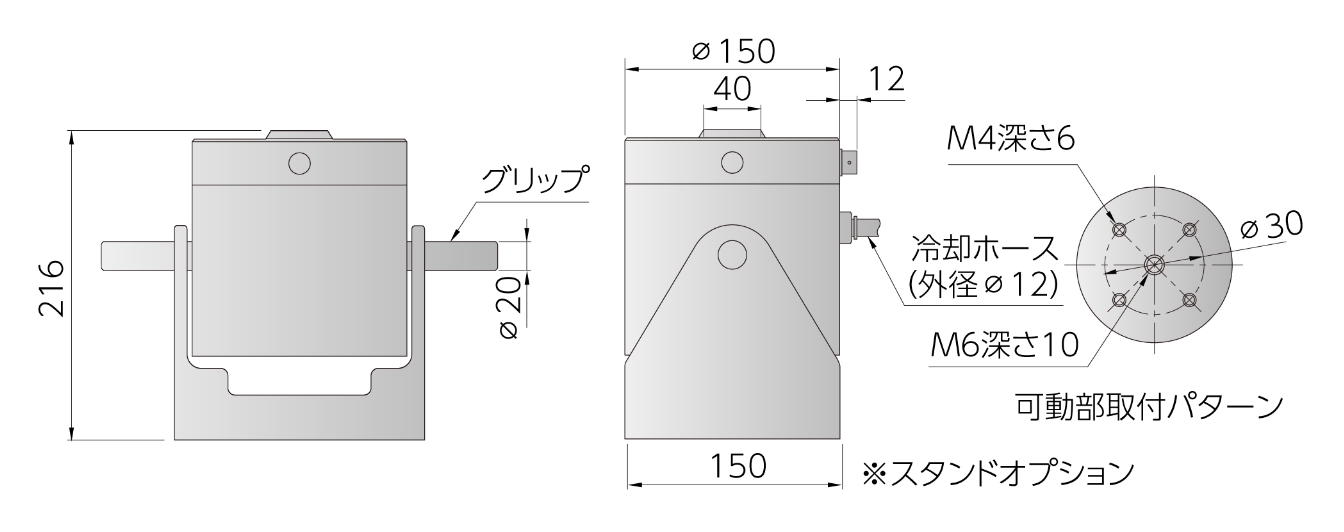

外観寸法	⌀150×178H mm^(注1)	⌀150×178H mm^(注1)	⌀150×178H mm^(注1)	⌀150×178H mm^(注1)
質量	9.5 kg	9.5 kg	9.5 kg	9.5 kg
適合電力増幅器	371-A	372-A	371-A	372-A
ブロワ	—	有	—	有
付属品	入力ケーブル×1 グリップ×2	入力ケーブル×1 グリップ×2	入力ケーブル×1 グリップ×2	入力ケーブル×1 グリップ×2
オプション	トラニオンスタンド（質量2.4 kg）	トラニオンスタンド（質量2.4 kg）	トラニオンスタンド（質量2.4 kg）	トラニオンスタンド（質量2.4 kg）
