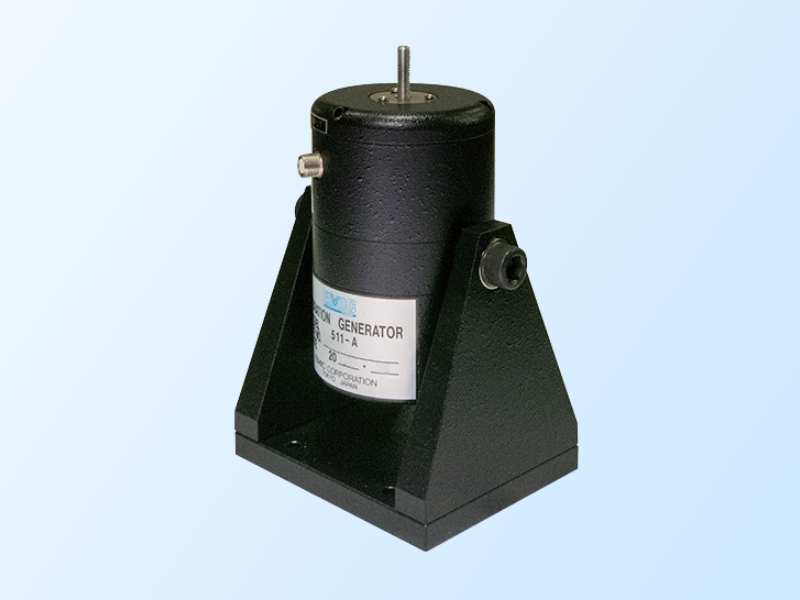

小型振動試験装置は、振動計の校正や機械インピーダンス測定、振動解析時の加振源として利用できるほか、小型・軽量供試品の耐振試験にも適しています。
| 項目/型式 | 511-A | |
|---|---|---|
| 概要 | モーダル解析用 | |
| 最大加振力 | 15 N | |
| 振動数範囲 | 2～5 kHz | |
| 最大加速度 | 230.7 m/s2 | |
| 最大速度 | 1.26 m/s | |
| 最大変位 | 5.0 mm p-p | |
| 軸共振振動数 | 3.9 kHz以上 | |
| 可動部質量 | 0.065 kg | |
| 可動部材質 | アルミニウム合金 | |
| ばね定数 | 5 N/mm | |
| 供試品取付寸法 | M6ねじ L=20 mm | |
| 最大搭載質量 | — | |
| 浮遊磁界 | — | |
| 磁力方式 | 永久磁石 | |
| 使用環境条件 | -10～+40 ℃ （ただし結露なきこと） | |
| 冷却方式 | 自然空冷 | |

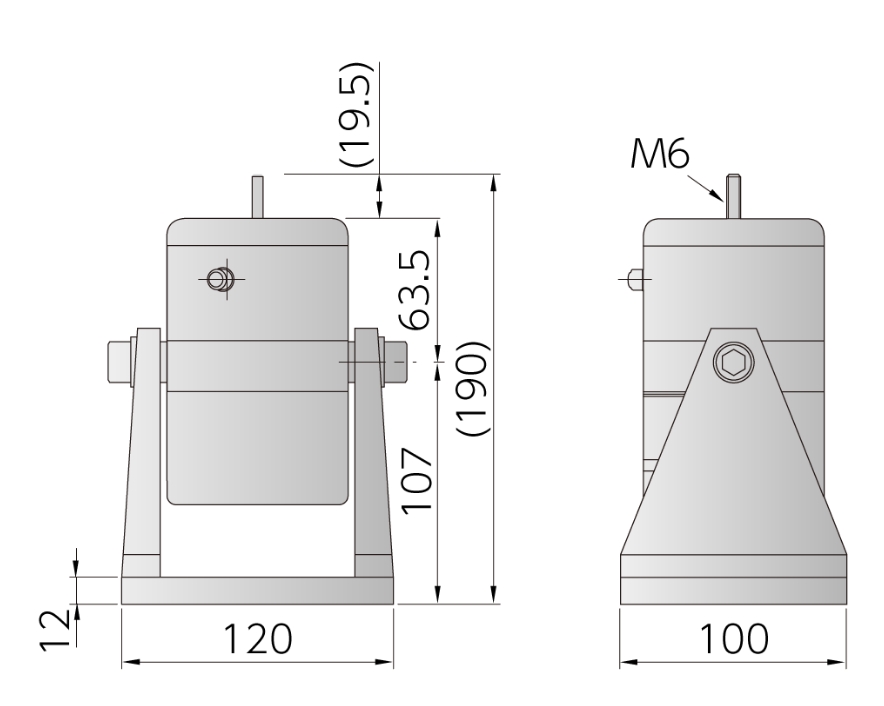

| 外観寸法 | W120×H190×D100 mm | |
| 質量 | 4.2 kg | |
| 適合電力増幅器 | 371-A | |
| ブロワ | — | |
| 付属品 | トラニオンスタンド | |
| オプション | — | |
詳細は小型振動試験装置専用カタログをご参照ください。
