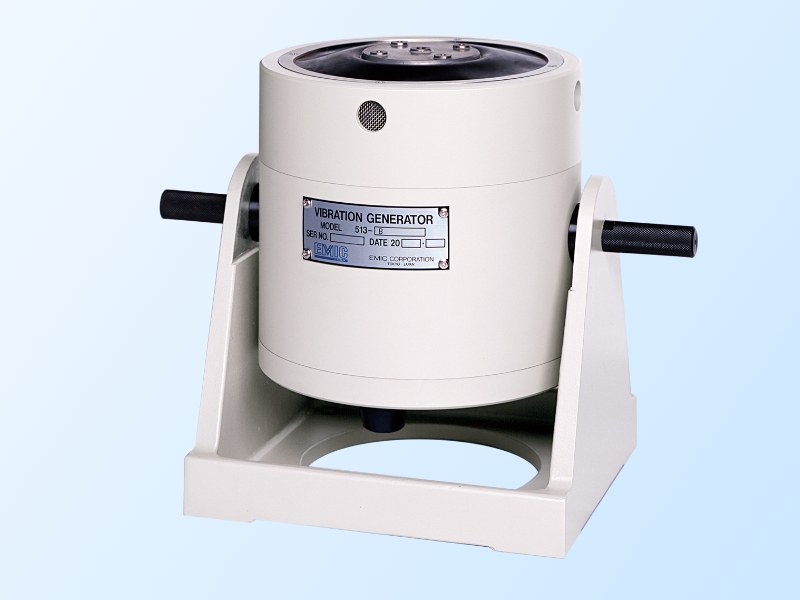

小型振動試験装置は、振動計の校正や機械インピーダンス測定、振動解析時の加振源として利用できるほか、小型・軽量供試品の耐振試験にも適しています。512-Dおよび513-D型振動発生機は、世界で初めて可動部にセラミックを採用し、513-Dは24kHzまでの高周波振動を実現しました。
| 項目/型式 | 513-B | 513-B/A | 513-B/A | 513-D | 513-D/A | |
|---|---|---|---|---|---|---|
| 概要 | スタンダード | 高加振力型147 N | 高加振力型196 N | 高振動数型24 kHz | 高振動数型24 kHz・高加振力型147 N | |
| 最大加振力 | 98 N | 147 N | 196 N | 98 N | 147 N | |
| 振動数範囲 | 3～13 kHz | 3～13 kHz | 3～13 kHz | 3～13 kHz | 3～13 kHz | |
| 最大加速度 | 264.8 m/s2 | 397.2 m/s2 | 529.7 m/s2 | 175 m/s2 | 262.5 m/s2 | |
| 最大速度 | 1.17 m/s | 1.43 m/s | 1.67 m/s | 0.92 m/s | 1.14 m/s | |
| 最大変位 | 10 mm p-p | 10 mm p-p | 10 mm p-p | 10 mm p-p | 10 mm p-p | |
| 軸共振振動数 | 12 kHz以上 | 12 kHz以上 | 12 kHz以上 | 23 kHz以上 | 23 kHz以上 | |
| 可動部質量 | 0.37 kg | 0.37 kg | 0.37 kg | 0.56 kg | 0.56 kg | |
| 可動部材質 | マグネシウム合金 | マグネシウム合金 | マグネシウム合金 | セラミックス | セラミックス | |
| ばね定数 | 14.0 N/mm | 14.0 N/mm | 14.0 N/mm | 14.0 N/mm | 14.0 N/mm | |
| 供試品取付寸法 | ⌀79 mm | ⌀79 mm | ⌀79 mm | ⌀79 mm | ⌀79 mm | |
| 最大搭載質量 | 3.0 kg | 3.0 kg | 3.0 kg | 3.0 kg | 3.0 kg | |
| 浮遊磁界 | — | — | — | — | — | |
| 磁力方式 | 永久磁石 | 永久磁石 | 永久磁石 | 永久磁石 | 永久磁石 | |
| 使用環境条件 | -10～+40 ℃ （ただし結露なきこと） | -10～+40 ℃ （ただし結露なきこと） | -10～+40 ℃ （ただし結露なきこと） | -10～+40 ℃ （ただし結露なきこと） | -10～+40 ℃ （ただし結露なきこと） | |
| 冷却方式 | 自然空冷 | 強制空冷（ブロワ） | 強制空冷（ブロワ） | 自然空冷 | 強制空冷 | |

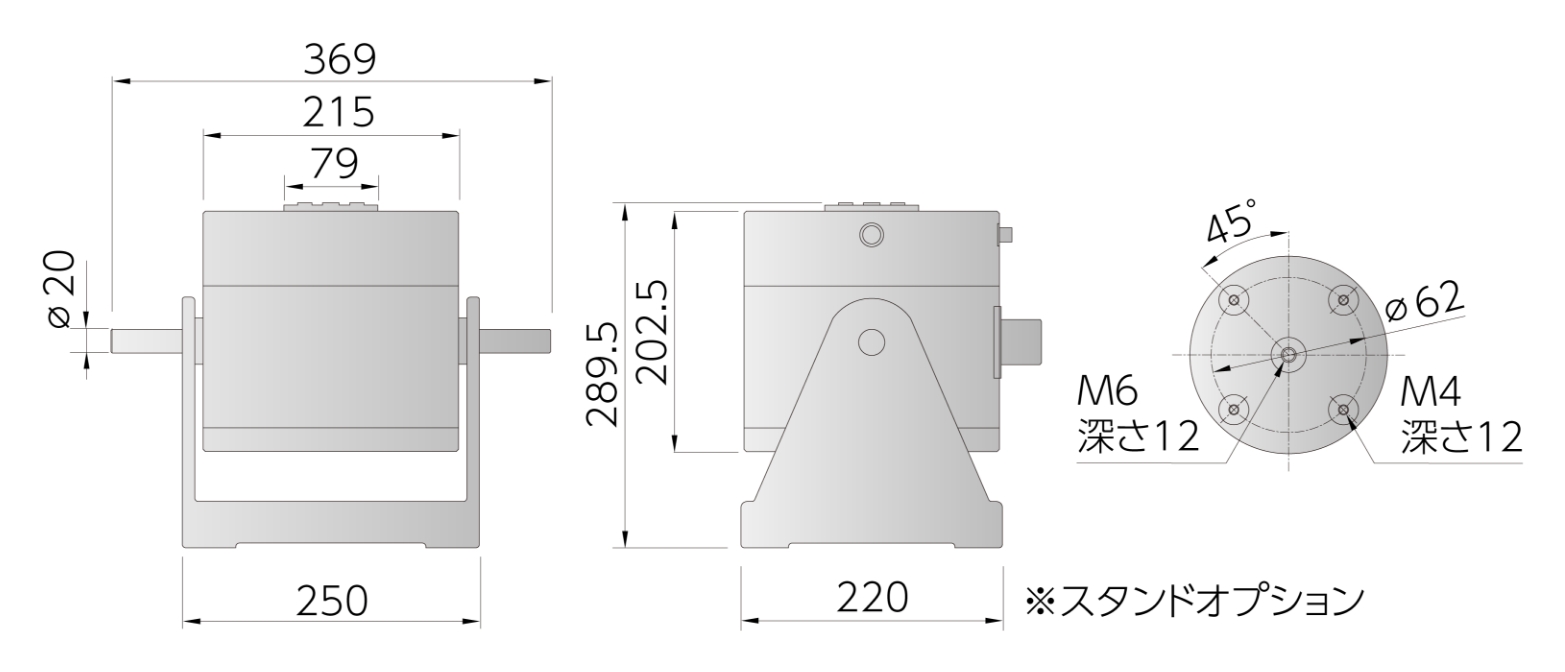

| 外観寸法（注3） | ⌀215×H230 mm (注1) | ⌀215×H230 mm (注1) | ⌀215×H230 mm (注1) | ⌀215×H230 mm (注1) | ⌀215×H230 mm (注1) | |
| 質量 | 26 kg | 26 kg | 26 kg | 26 kg | 26 kg | |
| 適合電力増幅器 | 371-A | 372-A | 374-A | 372-A | 374-A | |
| ブロワ | — | 有 | 有 | — | 有 | |
| 付属品 | 入力ケーブル×1 グリップ×2 | 入力ケーブル×1 グリップ×2 | 入力ケーブル×1 グリップ×2 | 入力ケーブル×1 グリップ×2 | 入力ケーブル×1 グリップ×2 | |
| オプション | トラニオンスタンド （質量4.0 kg） | トラニオンスタンド （質量4.0 kg） | トラニオンスタンド （質量4.0 kg） | トラニオンスタンド （質量4.0 kg） | トラニオンスタンド （質量4.0 kg） | |
※詳細は小型振動試験装置専用カタログをご参照ください。
(注1)グリップを除く。
