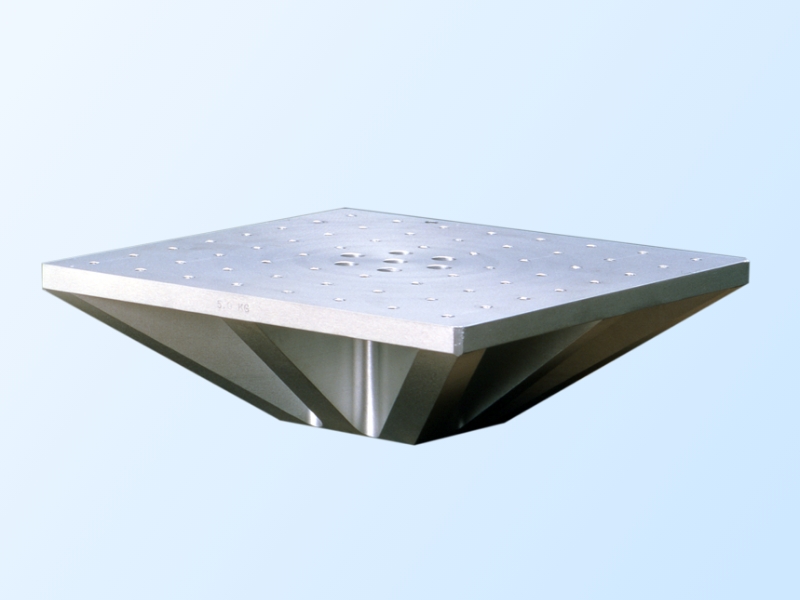

垂直補助テーブルVTシリーズは、利便性と汎用性を考慮し、各種サイズをラインアップした垂直補助テーブルです。供試品の固定に対応する取付ボルト用ねじ穴を備え、用途に応じてL型フックもオプションで選択可能。試験内容や供試品の形状に合わせて柔軟に活用できます。
| 項目/型式 | VT-060-〇〇-N-A | VT-060-〇〇-N-A | VT-080-〇〇-N-A | VT-080-〇〇-N-A | VT-100-〇〇-N-A | VT-120-〇〇-N-A | |
|---|---|---|---|---|---|---|---|
| テーブル寸法 | W600×H75×D600 mm | W600×H175×D600 mm | W800×H75×D800 mm | W800×H175×D800 mm | W1000×H125×D1000 mm | W1200×H150×D1200 mm | |
| 最大振動数 | 500 Hz | 1000 Hz | 200 Hz | 500 Hz | 200 Hz | 200 Hz | |
| 質量 | 30.5～31.5 kg(注1) | 58.0～59.0 kg(注1) | 48.5～49.5 kg(注1) | 81.0～82.0 kg(注1) | 90.0～92.0 kg(注1) | 126.0～127.0 kg(注1) | |
| 取付ねじ(標準) | M10深さ15 | M10深さ15 | M10深さ15 | M10深さ15 | M10深さ15 | M10深さ15 | |
| ねじ穴ピッチ(標準) | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | |
材質はアルミニウム合金です。その他マグネシウム合金も製作します。
特殊な供試品や振動条件など、特別注文の治具設計、製作を行っています。供試品の詳細、試験条件をご相談ください。
(注1)使用する振動発生機との組み合わせによって変動
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
自動車用の低振動数加速度センサーや乗り心地センサーをはじめ、地震感振器、ストーブ安全装置用感振器などの校正・特性計測に対応する複合環境試験装置です。
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
9514シリーズ小型振動試験装置は、振動発生機の主要部品を共通化しながら、用途に応じて構成を変更できるシリーズです。 標準仕様をはじめ、搭載質量増加仕様、貫通仕様、耐熱仕様などをラインアップし、高性能な振動発生機をさまざまな試験用途に対応させることができます。
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
9514シリーズは、振動発生機の主要部品を共通化した新しいスタンダード小型振動試験装置です。標準仕様、搭載質量増加仕様、貫通仕様、耐熱仕様など用途に合わせた構成変更が可能。高性能な振動発生機を幅広い試験に活用でき、ラトル計測にも対応します。周辺機器との組み合わせで多様な要望に柔軟に応え、高精度で効率的な試験環境を実現します。
