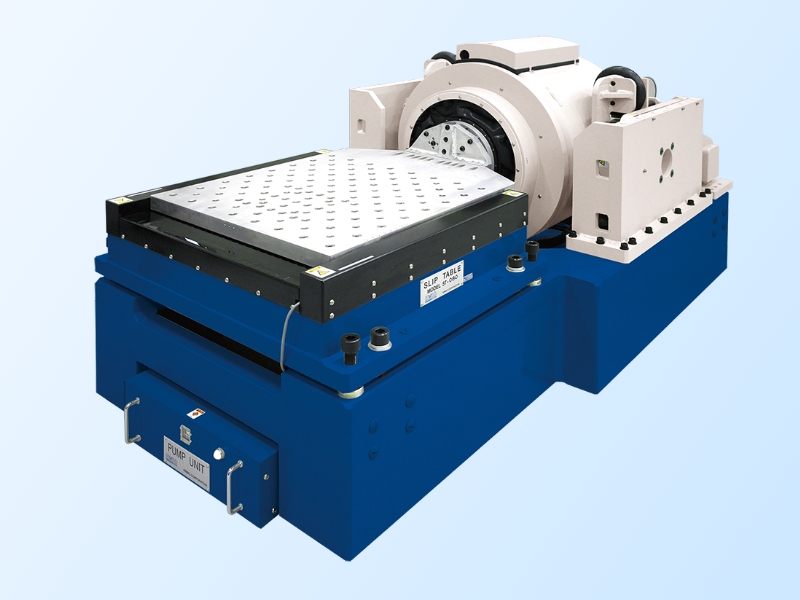

水平加振台STシリーズは、大型供試品や取付姿勢を変更できない供試品の水平方向加振に適した汎用型オプションです。油膜スリップ方式とオイル循環式リニアベアリングにより、重心の高い供試品や重心のずれた供試品も安全に加振可能。輸送試験や耐久評価、環境試験など幅広い用途に対応します。
| 項目/型式 | ST-050-〇〇 | ST-060-〇〇 | ST-070-〇〇 | ST-080-〇〇 | ST-100-〇〇 | ST-120-〇〇 | |
|---|---|---|---|---|---|---|---|
| 有効テーブル寸法 | 500×500 mm | 600×600 mm | 700×700 mm | 800×800 mm | 1000×1000 mm | 1200×1200 mm | |
| 取付ねじ(標準) | M10 | M10 | M10 | M10 | M10 | M10 | |
| ねじ穴ピッチ(標準) | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | 100 mm | |
| 使用上限振動数 | 2000 Hz | 2000 Hz | 1800 Hz | 1700 Hz | 1500 Hz | 1200 Hz | |
| 最大搭載質量 | 500 kg | 500 kg | 600 kg | 600 kg | 1000 kg | 2000 kg | |
| 総テーブル質量 | 28～44(注1) kg | 35～52(注1) kg | 46～65(注1) kg | 59～80(注1) kg | 100～110(注1) kg | 147～152(注1) kg | |
(注1)使用する振動発生機との組み合わせによって変動
