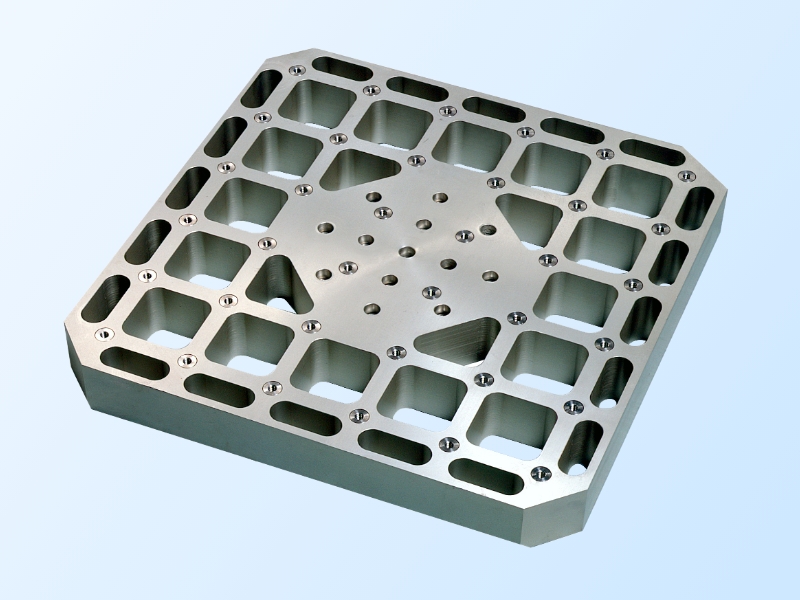

格子型治具は、格子状に配置された取付穴により、供試品の形状やサイズに合わせて柔軟に固定できる治具です。電子部品や機器部品など、様々な供試品の振動試験に対応可能。取付位置の自由度が高く、試験条件に応じた効率的なセッティングを実現します。
| 項目/型式 | VTL-060-〇〇 | VTL-080-〇〇 | VTL-100-〇〇 | VTL-120-〇〇 | |
|---|---|---|---|---|---|
| 寸法 | 600×600 mm | 800×800 mm | 1000×1000 mm | 1200×1200 mm | |
| 振動数範囲 | ～200 Hz | ～200 Hz | ～200 Hz | ～200 Hz | |
| テーブル質量 | 33 kg | 53 kg | 115 kg | 230 kg | |
テーブル質量は使用する振動発生機によって変動します。
特別注文で振動数範囲、最大搭載質量を増量することができます。
