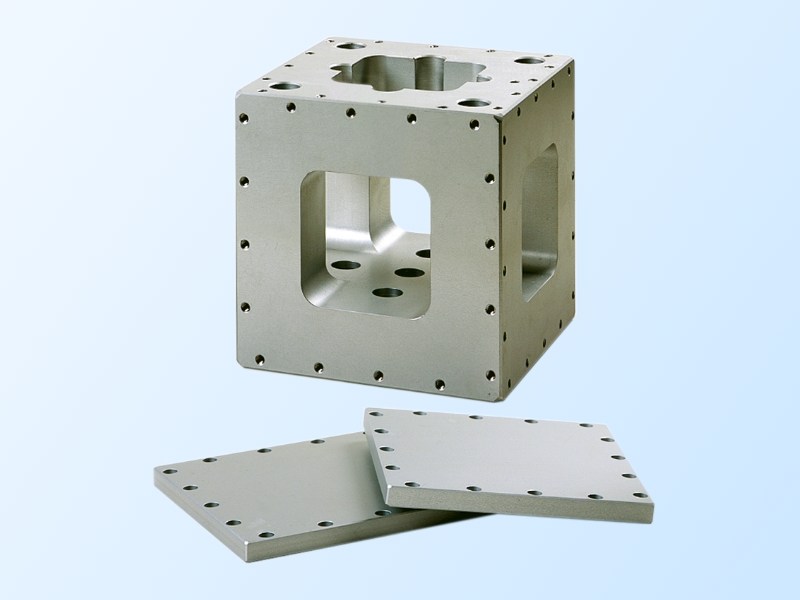

サイコロ治具JSAシリーズは、電子部品やプリント基板、各種センサ、電装品など、比較的小型・軽量の供試品を高振動数域まで振動試験するための治具です。振動試験装置の振動数や治具固有の共振振動数、供試品の質量、治具の強度・剛性を考慮し、試験条件に適した治具を設計・製作します。
| 項目/型式 | JSA-150-〇〇 | JSA-200-〇〇 | JSA-300-〇〇 | |
|---|---|---|---|---|
| 寸法 | W150×H150×D150 mm | W198×H198×D198 mm | W297×H297×D297 mm | |
| 最最大振動数 | 2000 Hz | 2000 Hz | 1000 Hz | |
| 質量 | 6 kg | 11～15 kg (注1) | 30～31 kg (注1) | |
| 取付ねじ(標準) | M5深さ10 | M6深さ12 | M10深さ20 | |
Ｘ、Ｙ、Ｚ方向の試料取付板は、供試品に合わせて製作します。
質量は取付板の質量を含みません。材質はアルミニウム合金です。その他マグネシウム合金も製作します。
特殊な供試品や振動条件など、特別注文の治具設計、製作を行っています。供試品の詳細、試験条件をご相談ください。
(注1)使用する振動発生機との組み合わせによって変動
