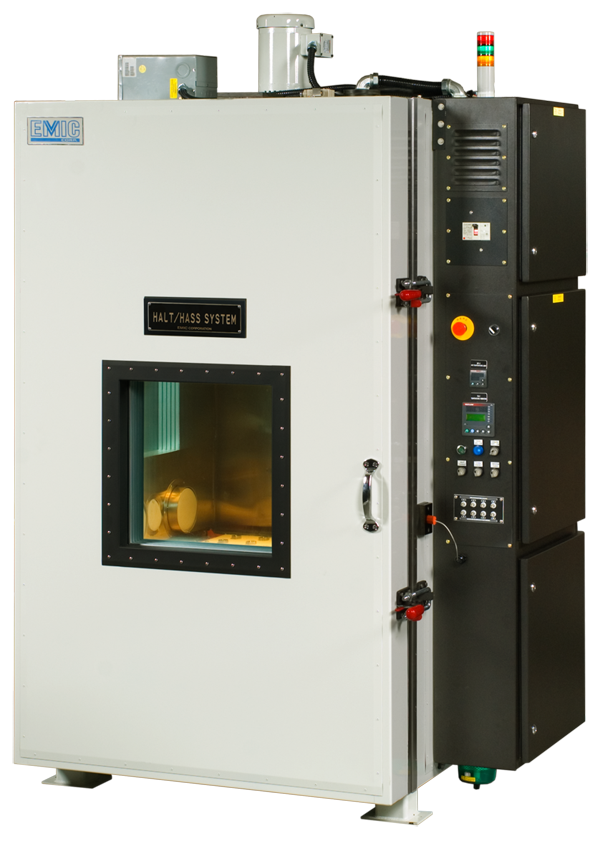

HALT・HASS(高加速限界試験)シリーズ

HASS/HALT試験装置は製品開発の過程で、振動と温度、またはその複合条件の極限のストレスを加え、製品の欠陥などを逸早く発見し、設計に素早く反映させるための評価装置です。
振動ストレスは空圧シリンダー式振動発生機で6自由度ランダム振動を高加速度で与えることができます。
温度ストレスは-100℃~+200℃間を温度勾配変化60℃/minで加える能力を持ちます。
エミックでは、評価法の講習会を開催し、お客様の試験をお手伝いします。

仕様



型式EVTC-4EVTC-6EVTC-9
槽内寸法

762W×914H×762D mm

914W×914H×914D mm

1067W×965H×1067D mm
1067W×1270H×1067D mm

テーブル寸法

610 mm×610 mm

762 mm×762 mm

914 mm×914 mm

温度範囲

-100~+200℃

-100~+200℃

-100~+200℃

温度変化速度60 ℃/分(平均)60 ℃/分(平均)60 ℃/分(平均)
最大加速度

588 m/s2(59.9G)
擬似ランダム波

588 m/s2(59.9G)
擬似ランダム波

588 m/s2(59.9G)
擬似ランダム波

振動数範囲

10~10 kHz

10~10 kHz

10~10 kHz

最大搭載質量 315 kg315 kg315 kg
アクセスポートφ152 mm×2
φ25.4 mm×1
φ152 mm×2
φ25.4 mm×1
φ102 mm×2
扉数222(両側)
観測窓数224
外観寸法

1524W×2413H×1118D mm

1676W×2438H×1245D mm

1829W×2712H×1397D mm

装置質量855 kg1125 kg1800 kg
所要電源 3相AC 415V 70A3相AC 415V 70A3相AC 415V 214A



型式EVTC-16EVTC-25EVTC-36
槽内寸法

1372W×965H×1372D mm
1372W×1270H×1372D mm

1676W×965H×1676D mm
1676W×1270H×1676D mm

1930W×965H×1930D mm
1930W×1270H×1930D mm

テーブル寸法

1220 mm×1220 mm

1524 mm×1524 mm

1778 mm×1778 mm

温度範囲

-100~+200℃

-100~+200℃

-100~+200℃

温度変化速度60 ℃/分(平均)60 ℃/分(平均)60 ℃/分(平均)
最大加速度

588 m/s2(59.9G)
擬似ランダム波

588 m/s2(59.9G)
擬似ランダム波

588 m/s2(59.9G)
擬似ランダム波

振動数範囲

10~10 kHz

10~10 kHz

10~10 kHz

最大搭載質量 225 kg225 kg225 kg
アクセスポートφ152 mm×2
φ25.4 mm×1
φ152 mm×3
φ25.4 mm×1
φ152 mm×2
φ25.4 mm×1
扉数2(両側)2(両側)2(両側)
観測窓数444
外観寸法

2134W×2712H×1702D mm

2438W×2717H×2007D mm

2692W×2717H×2260D mm

装置質量2250 kg2700 kg3150 kg
所要電源 3相AC 415V 145A3相AC 415V 202A3相AC 415V 214A

※ユーティリティ(液体窒素、圧縮空気、排気設備、換気設備)の詳細については、お問い合わせください。
