高速温度変化EHVCシリーズ

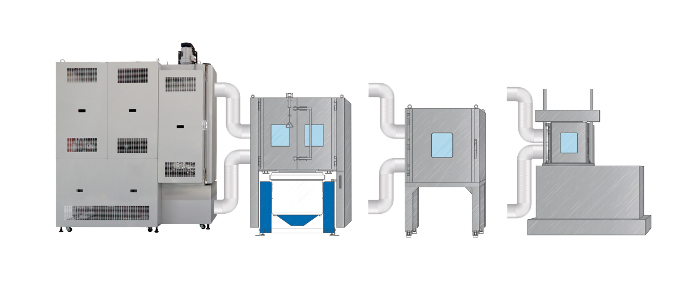

EHVCシリーズ・バイブテック・チャンバー®は、最近ユーザから要求の多くなりつつある、高速寿命試験を行うために開発された試験装置です。
従来から製作していたアグリー(AGREE)チャンバーと、冷熱衝撃チャンバーの技術を融合させたシステムです。
AGREE試験や殆どのサーマルショック試験などの高速寿命試験をこの1台で可能にしました。
また、従来の3槽式冷熱衝撃試験機の約半分のスペース(当社比)に設置することができます。
温度試験槽の大きさは、特別注文で変更することができます。

仕様

型式EHVC-1118BWFY(53H13)EHVC-1372BWFY(53H18)
槽内寸法

1118W×914H×1118D mm

1372W×1016H×1372D mm

外観寸法

1981W×2440H×2845D mm

1980W×2540H×2972D mm

温度範囲

-73℃~+180℃

-73℃~+180℃

温度変化速度(上昇

13 ℃/分
20 ℃/分

18 ℃/分
25 ℃/分

温度変化速度(下降)

13 ℃/分
20 ℃/分

18 ℃/分
25 ℃/分

LN2温度変化速度(下降)

60 ℃/分

60 ℃/分

湿度範囲

オプションLN2
備考室温+26℃、電源60Hz、規定冷却水温、流量の仕様です。電源50Hzの場合、仕様が異なりますでお問い合わせください。温度変化速度は吹き出し口の平均値温度です。無負荷で温度+85℃~-40℃の温度変化速度です。



型式EHVC-1118DWFY(53H11)EHVC-1372DWFY(53H15)
槽内寸法

1118W×914H×1118D mm

1372W×1219H×1372D mm

外観寸法

1981W×2440H×2845D mm

1980W×2795H×3300D mm

温度範囲

-73℃~+180℃

-73℃~+180℃

温度変化速度(上昇

10 ℃/分
18 ℃/分

15 ℃/分
18 ℃/分

温度変化速度(下降)

11 ℃/分
18 ℃/分

15 ℃/分
18 ℃/分

LN2温度変化速度(下降)

60 ℃/分

60 ℃/分

湿度範囲

オプションLN2
備考室温+26℃、電源60Hz、規定冷却水温、流量の仕様です。電源50Hzの場合、仕様が異なりますでお問い合わせください。温度変化速度は吹き出し口の平均値温度です。無負荷で温度+85℃~-40℃の温度変化速度です。
