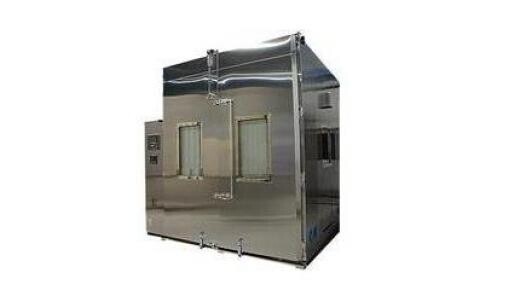

太陽電池評価用恒温恒湿槽

太陽電池モジュール評価試験用に設計された「恒温恒湿槽」です。
IEC・JIS・ULの規格試験(温度サイクル試験・結露凍結試験・高温高湿試験等)に対応しています。

仕様

型式 PS-150W-5010ROS4
槽内寸法 W1500×H2000×D1500mm
温度範囲 -50~100℃
湿度範囲 40~95%RH
温湿度変動巾 ±0.5℃・±3%RH
温度分布精度 ±1.5℃
昇温時間 -40~+90℃ 90分以内(有負荷時)
降温時間 +90~-40℃ 90分以内(有負荷時)
有負荷条件 太陽電池モジュール15枚+治具
(1700×1200×150㎜ 20kg)
運転可能周囲温度 +5~+35℃
内装材質 ステンレス鋼板 SUS304
外装材質 ステンレス鋼板 SUS403ヘアーライン仕上げ
送風機 直結駆動式 0.75kW 2台
加熱器 ステンレス製シーズヒータ 12kW 1台
加湿器 プラグ型シーズヒーター 24kW 1台
冷凍機 水冷式半密閉型圧縮機(R-404A)10.5kW 1台
水冷式スクロール型圧縮機(HFC-23)7.4kW 1台
水冷式全密閉型圧縮機(R-407C)2.2kW 1台
コントロールパネル LCDタッチキー式プログラム温度調節器
装備品 リード孔、積算時間計、給排水用ホース
保護装置 電源用漏電遮断器・逆相欠相防止装置・過昇防止装置(電子式温度調節器・液圧式温度調節器)・電動機過負荷保護用サーマルリレー・冷凍機保護装置(圧縮器過負荷保護用サーマルリレー・高低圧圧力スイッチ)・サイリスタ過負荷短絡保護用サーキットプロテクター・操作回路保護用ヒューズ・水圧スイッチ・空焚防止装置(断水リレー・液圧式温度調節器)・非常停止スイッチ
電源 AC200V、3φ、50/60Hz、69kVA(約199A)
加湿水接続口 水道給水口15A(PT1/2″)ニップル(ソケット)、排水口15A(PT1/2″)ホースニップル
冷却水 IN50A(PT2″)、OUT50A(PT2″)
所要冷却水量220L/min(入口水温32℃)所要冷却トン数 14RT
本体重量 約2200kg
オプション 温湿度記録計、試料設置用ラック、RO水製造設置
