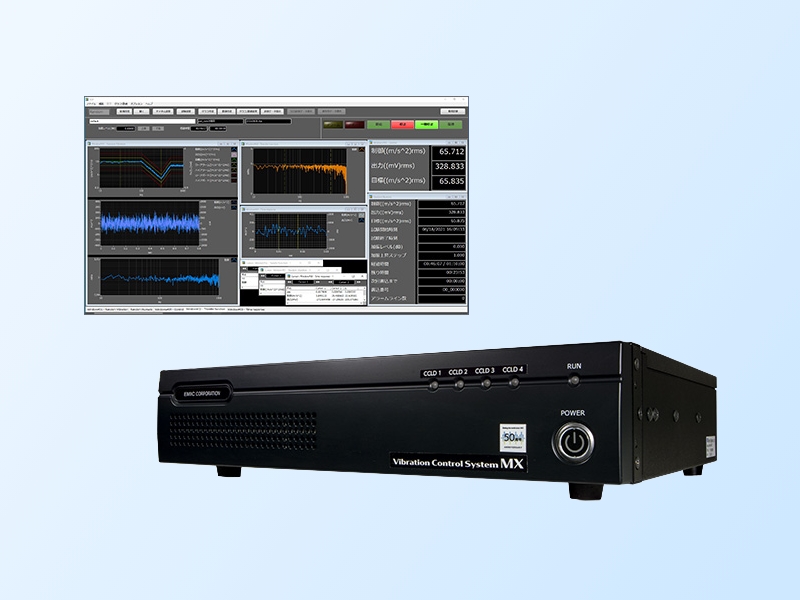

振動制御装置MX

高精度制御に対応する振動制御装置 MXシリーズ

振動制御装置MXシリーズは、動電式振動試験装置の制御に適したネットワーク対応1軸コントローラです。ランダム振動、サイン振動、ショック加振に対応し、任意波形再現や各種規格試験を高精度かつ安定して実施できます。用途に応じたチャンネル構成が可能で、TEDSやアンプ内蔵型加速度ピックアップにも対応します。

振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。

動電式振動試験装置に最適な振動制御装置
ランダム振動、サイン振動及びショック加振の制御が可能
振動解析及び記録を目的にした制御･応答パワースペクトル、制御･応答加速度、伝達率、位相のグラフ表示機能の他、テキスト（CSV 形式）やMicrosoft® Excel® 形式のデータ保存（別途Excel® が必要）が可能
供試体の保護を目的にした運転警告及び運転中止機能、保護安全機能
アンプ内蔵型加速度ピックアップ対応
試験ファイルフォルダのユーザー指定が可能
グラフ及び数値表示のウインドウを自由に作成可能なマルチウインドウ機能搭載
異常停止時の情報ファイル自動保存機能搭載（最大100 個）

任意ランダム波スペクトルによるランダム波振動試験および同時に振動計測が可能です。

項目/型式		KSP-e101J(日本語)／KSP-e101E(英語)
加振制御軸		1軸
制御対象チャンネル		MX-04 : 1～4 CH／MX-08 : 1～8 CH／MX-16 : 1～16 CH^(注1)
制御モード		加速度
計測対象チャンネル		全CH中、制御CHを除いたCH数
計測モード		加速度、速度、変位
制御周波数帯域		100, 160, 200, 250, 400,500, 800, 1000, 1250, 2000,2500, 4000, 5000, 10000 Hz
制御周波数範囲		2Δf ～制御周波数帯域(Δf＝制御周波数帯域/制御ライン数)
ダイナミックレンジ		144 dB(理論値)
制御精度		±1.5 dB以下(DOF200で平坦な伝達関数に対して)
制御方式		クローズドループフィードフォワード方式によるPSD制御
応答平均化方式		平均値PSD制御、最大値PSD制御、最小値PSD制御
PSD ブレークポイント		最大3200点(分解能に依存)
ランダム信号		True Gaussian分布のピュアランダム信号
制御ライン数		50, 100, 200, 400, 800, 1600,3200ライン

(注1) MXハードウエア(4CH筐体多段接続タイプ)の場合はベースユニットの4CHになります。

周波数一定試験、掃引試験、スケジュール試験が可能です。また、試験と同時に振動計測が可能です。

項目/型式		KSP-e201J(日本)／KSP-e201E(英語)
加振制御軸		1軸
制御対象チャンネル		MX-04 : 1～4 CH／MX-08 : 1～8 CH／MX-16 : 1～16 CH^(注1)
制御モード		加速度、速度、変位
計測対象チャンネル		全CH中、制御CHを除いたCH数
計測モード		加速度、速度、変位
制御周波数範囲		1 Hz ～ 10000 Hz ただし、センサー特性や加振機特性により制限されます
試験モード		周波数一定試験、周波数掃引試験
掃引モード		周波数掃引(Log Linear)
掃引速度		Log 掃引 : oct/min、Linear 掃引 : Hz/s
試験時間		最大9999時間
制御方式		クローズドループフィードバック方式によるレベル制御
応答平均方式		平均値制御、最大値制御、最小値制御
レベル推定方式		トラッキング、平均値、実効値

振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。

(注1)MXハードウエア(4CH筐体多段接続タイプ)の場合はベースユニットの4CHになります。

定形波形、任意波形等の衝撃試験が可能です。

項目/型式		KSP-e301J(日本語)／KSP-e301E(英語)
加振制御軸		1軸
制御対象チャンネル		1 CH
制御モード		加速度
計測対象チャンネル		全CH中、制御CHを除いたCH数
計測モード		加速度、速度、変位
制御方式		クローズドループフィードフォワード方式による時系列波形制御
制御周波数帯域		25, 50, 100, 200, 500, 1000, 2000, 5000, 10000 Hz(目標波形により自動選択)
制御ライン数		100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600,51200ライン
目標波形の種類		目標波形の種類定義波 : ハーフサイン(Half-sine)、鋸波(Sawtooth)、台形波(Trapezoidal)、ユーザー指定 JIS、MIL 試験規格に準拠及びユーザー指定の定義が可能任意波 : 実測衝撃波等のテキストデータを読み込み設定可能目標波形点数 : 128 K 点
設定可能パルス幅		0.5～150 msec ( 定義波)
サンプリング		周波数64～25600 Hz
出力極性		＋/－設定可能

※振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。
(注1)MXハードウエア(4CH筐体多段接続タイプ)の場合はベースユニットの4CHになります。
