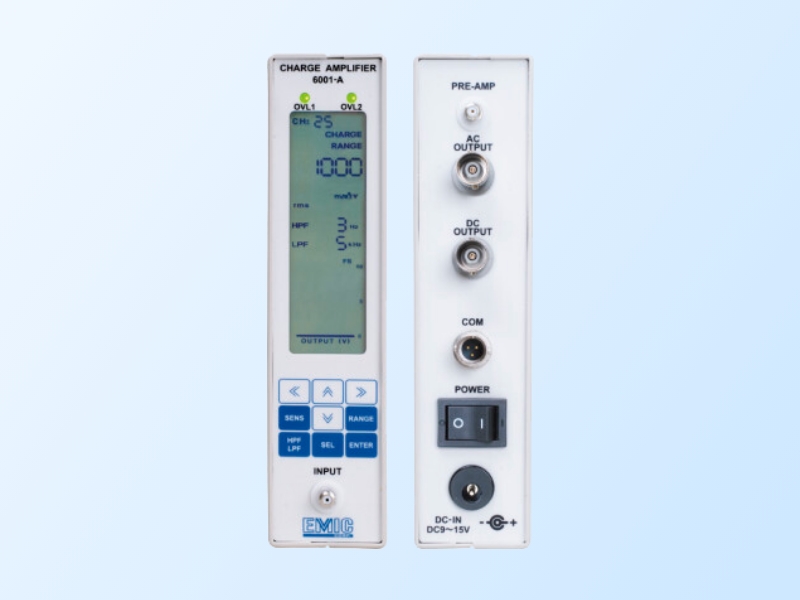

チャージアンプ6001-AHD、6002-A
多チャンネル測定に対応する加速度ピックアップ用アンプ
L.P.F6段、H.P.F6段の充実したフィルタ機能を備え、JISB0907に準拠した測定に対応します。幅36mmのスリムボディを連結することで、多チャンネル測定にも柔軟に対応可能です。オプションのAC電源ユニットやUSB通信を使用することで、PCへの測定データ読み込みも行え、振動計測や解析業務を効率的にサポートします。
仕様
| 項目/型式 | 6001-AHD | 6002-A | |
|---|---|---|---|
| 対応加速度ピックアップ | 圧電式加速度ピックアップ( 最大入力電荷100,000 pC) プリアンプ内蔵型加速度ピックアップ( 定電流駆動DC24V 4mA) | ||
| 最大入力数 | １ | ２ | |
| 最大入力数 | 0.01000 ～ 99.99 pC/(m/s2) | 0.100 ～ 99.9 pC/(m/s2) | |
| 0.1000 ～ 999.9 mV/(m/s2) | 0.100 ～ 99.9 mV/(m/s2) | ||
| 測定モード | 加速度 : m/s2 速度 : mm/s 変位 : mm | 加速度 : m/s2 | |
| 最大測定加速度 | 10000 m/s2 | 10000 m/s2 | |
| 測定加速度レンジ | 0.1/0.3/1/3/10/30/100/300/1000/3000/10000 m/s2 | ||
| 最大測定変位 | 1000 mm p-p | — | |
| 測定速度レンジ | 0.1/0.3/1/3/10/30/100/300/ 1000/3000/10000 mm/s | — | |
| 最大測定変位 | 1000 mm p-p | — | |
| 測定変位レンジ | 0.01/0.1/0.3/1/3/10/30/100/ 300/1000 mm | — | |
| 周波数特性 | 加速度 0.5 Hz ～ 90 kHz ±15％ 1.0 Hz ～ 80 kHz ±5％ 速度 3 Hz ～ 1 kHz ±5％ 変位 3 Hz ～ 200 Hz ±10％ | 加速度 0.5 Hz ～ 30 kHz ±10％ 1.0 Hz ～ 20 kHz ±5％ | |
| AC 出力 | 最大1 V 0-p/ レンジ | 最大1 V 0-p/ レンジ | |
| DC 出力 | 最大1 V 0-p/ レンジ | — | |
| ハイパスフィルタ | 減衰量-18 dB/oct バターワース OFF/3/10/20/50/100/300 Hz JIS JIS B 0907-1989 フィルタ特性準拠(HPF : 10 Hz LPF : 1 kHz) | ||
| ローパスフィルタ | 減衰量-18 dB/oct バターワース 100/300/1k/3k/5k/10k Hz JIS OFF JIS B 0907-1989 フィルタ特性準拠(HPF : 10 Hz LPF : 1 kHz) | ||
| 表示値 | 実効値(rms) EQ PEAK(rms×√2) EQp-p(EQ PEAK×2) | ||
| ノイズレベル | 0.05 pC rms | ||
| 連結ユニット数 | 最大99 台(電源ユニット仕様による) | ||
| 通信機能 | USB2.0(別売のUSB 通信機能付AC 電源ユニットが必要です。) RS-232C | ||
| 電源 | DC 9 ～ 15 V | ||
| 寸法 | W36×H149×D240 mm | ||
| 質量 | 約1 kg | ||
| 使用環境条件 | 温度-10 ～ +50 ℃ 湿度20 ～ 85％ RH( 結露なきこと) | ||
| 価格 | ￥210,000(税抜) | ￥198,000(税抜) | |
