圧電式加速度ピックアップ700シリーズ

幅広い振動計測に対応する加速度ピックアップ

エミックの加速度ピックアップは、超小型・軽量タイプによる高精度な振動計測から、3方向同時振動計測、地震や建築構造物の振動計測・解析まで、幅広い用途に対応します。試験対象や測定条件に合わせて選べる豊富なラインアップにより、研究開発、品質評価、設備診断など多様な振動計測をサポートします。

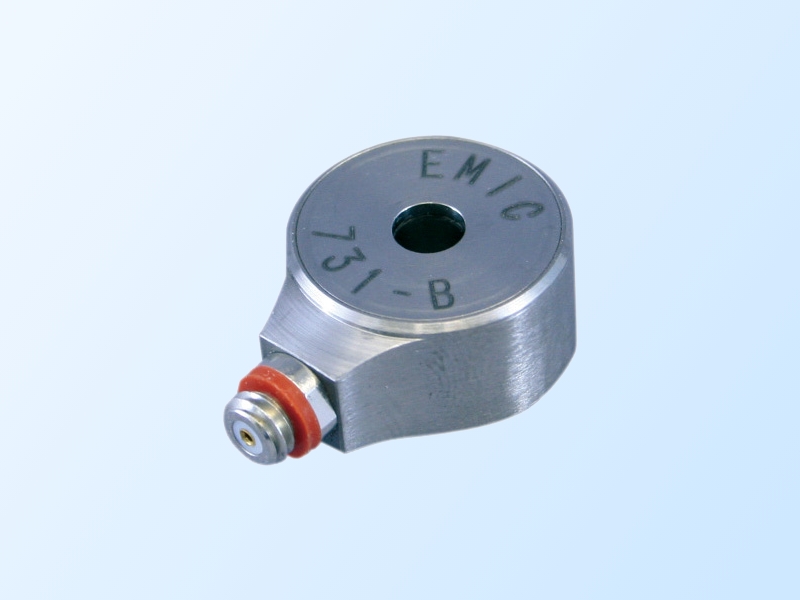

圧電式加速度ピックアップ700シリーズ

仕様

項目/型式701-B710-D702-B3 703-B3712-B3720-BW731-B731-B-R760-B
用途超小型軽量の複合環境振動測定用超小型軽量の複合環境振動測定、モーダル解析用測定、モーダル解析用
小型軽量の3方向同時複合環境振動測定用		3方向同時複合環境振動測定用高感度3方向同時複合環境振動測定用防水環境振動測定・ 複合環境振動計測用制御用複合環境振動計測・制御用複合環境振動計測・制御用建築・構造物低加速度
振動計測・制御用
外観
最大測定加速度
(サイン)		5000 m/s2 0-p5000 m/s2 0-p<X軸>10000 m/s2 0-p<X軸>5000 m/s2 0-p<X軸>5000 m/s2 0-p5000 m/s2 0-p5000 m/s2 0-p5000 m/s2 0-p1250 m/s2 0-p
<Y軸>10000 m/s2 0-p<Y軸>5000 m/s2 0-p<Y軸>5000 m/s2 0-p
<Z軸>10000 m/s2 0-p<Z軸>5000 m/s2 0-p<Z軸>5000 m/s2 0-p
最大測定加速度
(ショック)		10000 m/s2 0-p10000 m/s2 0-p<X軸>50000 m/s2 0-p<X軸>10000 m/s2 0-p<X軸>10000 m/s2 0-p10000 m/s2 0-p15000 m/s2 0-p15000 m/s2 0-p2500 m/s2 0-p
<Y軸>50000 m/s2 0-p<Y軸>10000 m/s2 0-p<Y軸>10000 m/s2 0-p
<Z軸>50000 m/s2 0-p<Z軸>10000 m/s2 0-p<Z軸>10000 m/s2 0-p
測定振動数範囲※1fc～10 kHz±1 dB
fc～20 kHz±3 dB		fc～10 kHz±1 dB
fc～20 kHz±3 dB		<X軸>fc～10 kHz±3 dB<X軸>fc～10 kHz±1 dB
　　　10 k～12 kHz±3 dB		<X軸>fc～8 kHz±1 dBfc～8 kHz±1 dBfc～7 kHz±1 dBfc～7 kHz±1 dBfc～3.5 kHz±1 dB
<Y軸>fc～10 kHz±3 dB<Y軸>fc～10 kHz±1 dB
　　　10 k～12 kHz±3 dB		<Y軸>fc～8 kHz±1 dB
<Z軸>fc～10 kHz±3 dB<Z軸>fc～10 kHz±1 dB
　　　10k～12 kHz±3 dB		<Z軸>fc～8 kHz±1 dB
取付共振振動数約60 kHz以上約60 kHz以上約20 kHz以上約35 kHz以上約25 kHz以上約26 kHz以上約38 kHz以上約38 kHz以上約13.5 kHz以上
使用温度範囲－50～+160 ℃－50～+160 ℃－50～+160 ℃－50～+160 ℃－50～+160 ℃－20～+120 ℃－50～+160 ℃－50～+160 ℃－20～+120 ℃
質量0.7 g1.9 g1.2 g3.7 g14 g11.0 g13.5 g13.5 g98.6 g
防水性(IEC 60529)—————————
電荷感度0.061 pC/(m/s2)±20％0.2 pC/(m/s2)±15％0.035 pC/(m/s2)±25％0.061 pC/(m/s2)±20％0.347 pC/(m/s2)±20％1.33 pC/(m/s2)±20％3.67 pC/(m/s2)±20％3.67 pC/(m/s2)±20％35.0 pC/(m/s2)±20％
静電容量650 pF±25％1200 pF±20％300 pF±25％650 pF±25％750 pF±25％1900 pF±25％1900 pF±25％1900 pF±25％1500 pF±25％
最大横感度5％5％5％5％5％5％5％5％5％
検出構造圧電式シェア型圧電式シェア型圧電式シェア型圧電式シェア型圧電式シェア型圧電式シェア型圧電式シェア型圧電式シェア型圧電式シェア型
ケース材質チタン(TB340H)ステンレス(SUS303)チタン(Ti-6AL-4V)チタン(TB340H)チタン(TB340H)ステンレス(SUS303)チタン(Ti-6AL-4V)チタン(Ti-6AL-4V)ステンレス(SUS303)
絶縁抵抗20000 MΩ以上20000 MΩ以上10000 MΩ以上20000 MΩ以上20000 MΩ以上20000 MΩ以上20000 MΩ以上20000 MΩ以上10000 MΩ以上
接地ケースグランドケースグランドケースグランドケースグランドケースグランドケースグランドケースグランドケースグランドケースグランド
取付方法接着M2用貫通穴、接着接着接着M2用貫通穴、接着M4用貫通穴、接着M4用貫通穴M4用貫通穴M8×5めねじ
コネクタミニマイクロドットジャック
M3		ミニマイクロドットジャック
M3		マイクロドット
No.10-32UNF		マイクロミニマイクロドットジャック
M3		マイクロドットジャック
No.10-32UNF		マイクロドットプラグ
No.10-32UNF		マイクロドットジャック
No.10-32UNF		マイクロドットジャック
No.10-32UNF		マイクロドットジャック
No.10-32UNF
対応ピックアップケーブルAC-7020-BMAC-8020-ABAC-8030-ABAC-7020-BMAC-8030-AB—AC-8030-ABAC-8030-ABAC-8030-AB
付属品● ピックアップケーブル2 m
(AC-7020-BM)
● 両口スパナNo.1
(SM900DA)
● 変換アダプタ
(BNCプラグ-マイクロジャック)
(BLM-001)
● 瞬間接着剤
● ピックアップケース		● ピックアップケーブル2 m
(AC-7020-BM)
● 変換アダプタ
(BNCプラグ-マイクロジャック)
(BLM-001)
● 六角棒スパナ(SM900BA)
● 精密スクリュードライバ
(刃幅1.4 mm)
● 六角穴付きボルト
(M2×10 mm×2本)
● 平座金(SM104BA×2個)
● 瞬間接着剤
● ピックアップケース		● ピックアップ
一体型ケーブル0.3 m
● ピックアップケーブル3 m(AC-8030-AB×3本)
● 両口スパナNo.2
(SM900DB)
● 瞬間接着剤
● ピックアップケース		● ピックアップケーブル2 m
(AC-7020-BM×3本)
● 両口スパナNo.2
(SM900BD)
● 変換アダプタ
(BNCプラグ-マイクロジャック)
(BLM-001×3個)
● 瞬間接着剤
● ピックアップケース		● ピックアップケーブル3 m
(AC-8030-AB×3本)
● 両口スパナNo.2
(SM900DC)
● 六角棒スパナ
(SM900BA)
● 六角穴付きボルト
(M2×16 mm×2本)
● 平座金
(SM104BA×2個)
● 瞬間接着剤
● ピックアップケース		● 一体型ピックアップ
ケーブル(10 m)
● 六角棒スパナ
(SM900BD)
● 六角穴付きボルト
(SM008DH×2本)
● 平座金
(SM104BD×2個)
● ピックアップケース		● ピックアップケーブル
3 m(AC-8030-AB)
● 六角棒スパナ
(SM900BD)
● 六角穴付きボルト
(SM008DH×2本)
● 平座金
(SM104BD×2個)
● ピックアップケース		—● ピックアップケーブル
3 m(AC-8030-AB)
● 六角穴付止めねじ
(SM006PE×2個)
● 六角棒スパナ
(SM900BE)
● ピックアップケース
希望小売価格￥108,000(税抜)￥108,000(税抜)￥310,000(税抜)￥290,000(税抜)￥260,000(税抜)￥121,000(税抜)￥89,000(税抜)￥77,500(税抜)￥100,000(税抜)

1 fc 低域振動数は、チャージアンプ時定数に依存します。
