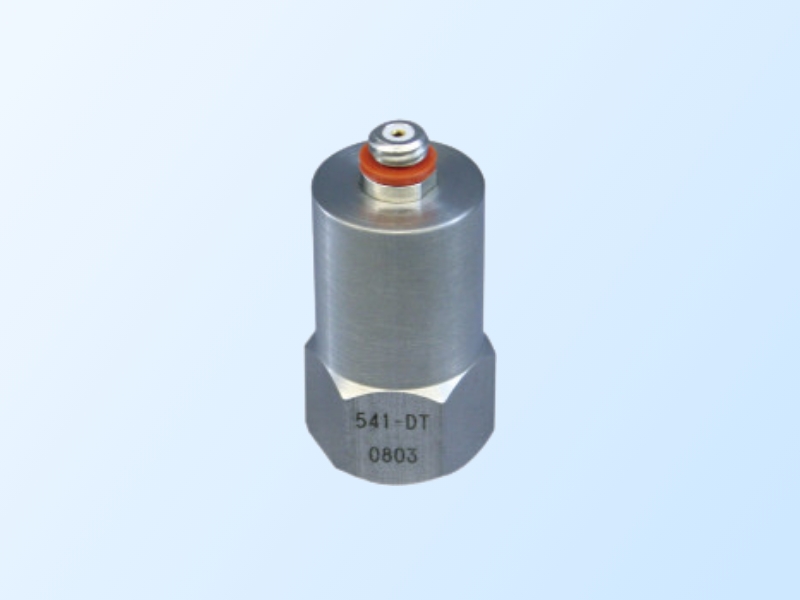

圧電式加速度ピックアップ500シリーズ

高精度な振動・衝撃計測に対応する圧電式加速度ピックアップ

圧電素子により、加速度に比例した電荷を出力する圧電式加速度ピックアップです。小型・軽量でありながら高感度・広帯域を実現し、微小加速度から大きな加速度まで幅広く対応します。高度な振動・衝撃計測をはじめ、振動試験・衝撃試験装置の制御用など、多様な振動計測に活用できます。

仕様

項目/型式	540-E	540-DS	541-DT	541-DSH	541-D4S
用途	超小型軽量の高振動数振動測定用	小型軽量の汎用振動測定・制御用	制御用高感度高温度振動測定・制御用	高温度振動測定・制御用	高感度振動測定・制御用
外観
最大測定加速度 (サイン)	50000 m/s²_0-p	50000 m/s² _0-p	16000 m/s²_0-p	—	16000 m/s²_0-p
最大測定加速度 (ショック)	100000 m/s²_0-p	—	—	16000 m/s²_0-p	—
測定振動数範囲※1	fc～15 kHz±1 dB fc～20 kHz±3 dB	fc～10 kHz	fc～8000 Hz	fc～5000 Hz	fc～7000 Hz
取付共振振動数	約60 kHz以上	約50 kHz以上	約33 kHz以上	約27 kHz以上	約30 kHz以上
使用温度範囲	－20～+150 ℃	－20～+140 ℃	－40～+150 ℃	－20～+250 ℃	－40～+150 ℃
質量	2.0 g	10 g	25 g	35 g	29 g
防水性(IEC 60529)	—	—	—	—	—
電荷感度	0.3 pC/(m/s²)±25％	1.0 pC/(m/s²)±20％	5.0 pC/(m/s²)±15％	5.0 pC/(m/s²)±25％	5.0 pC/(m/s²)±15％
静電容量	900 pF±25％	500 pF±25％	1000 pF±25％	1000 pF±25％	1000 pF±25％
最大横感度	5％	5％	5％	5％	5％
検出構造	圧電式シェア型	圧電式圧縮型	圧電式圧縮型	圧電式圧縮型	圧電式圧縮型
ケース材質	チタン(TB340H)	ステンレス(SUS303)	ステンレス(SUS303)	ステンレス(SUS303)	ステンレス(SUS303)
絶縁抵抗	10000 MΩ以上	10000 MΩ以上	10000 MΩ以上	10000 MΩ以上	10000 MΩ以上
接地	ケースグランド	ケースグランド	ケースグランド	ケースグランド	ケースグランド
取付方法	M3×1.6めねじ	M6×5おねじ	M6×5めねじ	M6×5めねじ	M4×5めねじ
コネクタ	ミニマイクロドット M3	マイクロドット No.10-32 UNF	マイクロドット No.10-32 UNF	マイクロドット No.10-32 UNF	マイクロドット No.10-32 UNF
対応ピックアップケーブル	AC-7020-BM	AC-8020-AB	AC-8020-AB	AC-8020-ABH	AC-8020-AB
付属品	● ピックアップケーブル2 m (AC-7020-BM) ● 両口スパナNo.2 ● 変換アダプタ(BNCプラグ- マイクロジャック)(BLM-001) ● M3止めねじ ● ピックアップケース	● ピックアップケーブル2 m (AC-8020-AB) ● 両口スパナNo.4 ● 六角アダプタ(M6) ● ピックアップケース	● ピックアップケーブル2 m (AC-8020-AB) ● 両口スパナNo.4 ● 六角アダプタ(M6) ● 六角穴付止めねじ(M6) ● 六角棒スパナ(M6) ● ピックアップケース	● 高温用ピックアップケーブル2 m (AC-8020-ABH) ● 両口スパナNo.4 ● 六角アダプタ(M6) ● 六角穴付止めねじ(M6) ● 六角棒スパナ(M6) ● ピックアップケース	● ピックアップケーブル2 m (AC-8020-AB) ● 両口スパナNo.4 ● 六角アダプタ(M4) ● 六角穴付止めねじ(M4) ● 六角棒スパナ(M4) ● ピックアップケース
希望小売価格	￥105,000(税抜)	￥75,000(税抜)	￥52,000(税抜)	￥78,000(税抜)	￥58,000(税抜)
