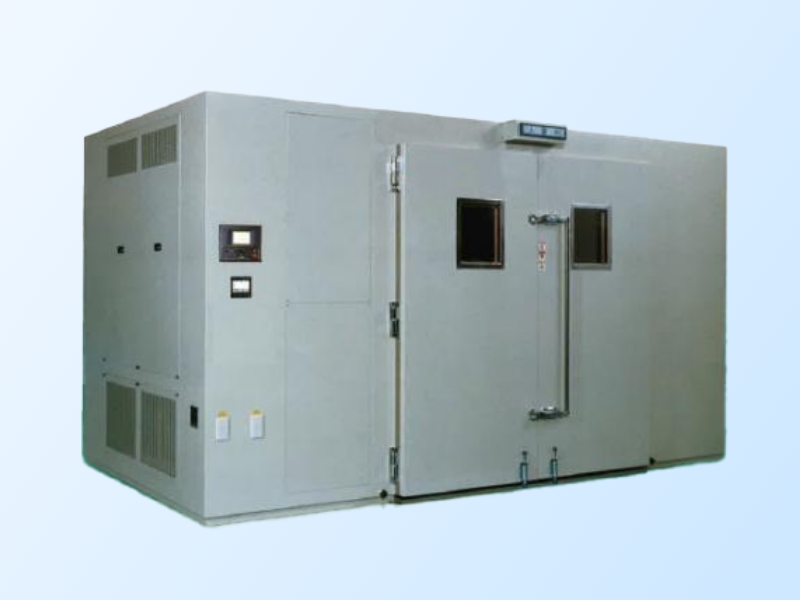

PSB型大型恒温恒湿槽

大型部品の気象環境試験に対応する一体型試験装置

自動車のボディーや建設機械の駆動部ユニットなど、大型部品の気象環境試験用に開発された装置です。高温・低温・湿度など、さまざまな環境条件を再現し、大型供試品の耐久性や信頼性評価に活用できます。一体構造のため移設が比較的容易で、入室して作業できるなど、試験時の操作性にも配慮しています。

仕様

項目/型式		PSB-200W-40120RS4
槽内寸法		W2000×H2000×D2000mm
温度範囲		－40～+120℃
湿度範囲		30～95％RH
温湿度変動巾		±0.5℃・±3％RH
湿度分布精度		±1.0℃（－40～＋100℃）・±2.0℃（＋101～＋120℃）
昇温時間		＋20～＋120℃　60分以内（有負荷時）
降温時間		＋20～－40℃　100分以内（有負荷時）
運転可能周囲温度		＋5～＋35℃
内装材質		ステンレス鋼板　SUS 304
外装材質		ボンデ鋼板（アイボリー色）
扉		両開扉　W1800×H1800mm
送風機		立型直結式　0.75kW　2台
加熱器		ステンレス製シーズヒーター　16.2kW　1台
加湿器		プラグ型シーズヒーター　12kW　1台
冷凍機		水冷式スクロール型圧縮機　5.5kW　2台
コントロールパネル		LCDタッチキー方式プログラム温湿度調節器
装備品		室内灯、積算時間計、純水器、ケーブル孔、コンセント、脱出口
保護装備		電源用漏電遮断機、逆相欠相防止装置、過昇防止装置（二重安全方式）、電動機過負荷保護用サーマルリレー、冷凍機保安装置（圧縮機過負荷保護用サーマルリレー、高低圧圧力スイッチ、オーバーロードリレー）、サイリスタ過負荷短絡保護用サーキットプロテクター、空焚防止装置、操作回路保護用ヒューズ、水圧スイッチ、非常停止スイッチ
電源		AC200V、3φ、50/60Hz、44.2kVA（約127.7A）
給排水管		PT2″ 冷却水量164ℓ/min・20A又は、PT3/4
特記事項		試験室内負荷　発熱負荷　1kW　重量負荷　100kg
本体重量		約2.5トン
オプション		パトライト　赤灯（ブザー付き）、「入室中」表示灯、観測窓（扉部）熱線入り
