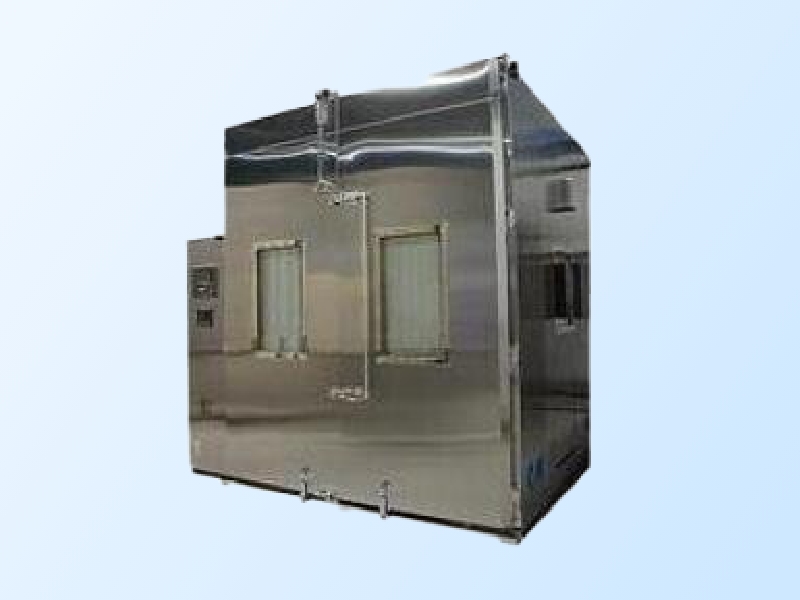

太陽電池評価用恒温恒湿槽

太陽電池モジュール評価試験に対応する恒温恒湿槽

太陽電池モジュールの評価試験用に設計された恒温恒湿槽です。IEC・JIS・ULに基づく規格試験に対応し、温度サイクル試験、結露凍結試験、高温高湿試験などを実施できます。太陽電池モジュールの信頼性評価や耐久性確認に適しており、各種試験条件に応じた安定した温湿度環境を提供します。

仕様

項目/型式		PS-150W-5010ROS4
槽内寸法		W1500×H2000×D1500 mm
温度範囲		-50～100 ℃
湿度範囲		40～95％ RH
温湿度変動巾		±0.5 ℃・±3% RH
温度分布精度		±1.5 ℃
昇温時間		-40～+90 ℃　90分以内(有負荷時)
降温時間		+90～-40 ℃　90分以内(有負荷時)
有負荷条件		太陽電池モジュール15枚+治具 (1700×1200×150 ㎜　20 kg)
運転可能周囲温度		+5～+35 ℃
内装材質		ステンレス鋼板　SUS 304
外装材質		ステンレス鋼板　SUS 403ヘアーライン仕上げ
送風機		直結駆動式　0.09 kW×2台
加熱器		ステンレス製シーズヒータ　12 kW　1台
加湿器		プラグ型シーズヒーター　24 kW　1台
冷凍機		水冷式半密閉型圧縮機(R-404 A)10.5 kW　1台水冷式スクロール型圧縮機(HFC-23)7.4 kW　1台水冷式全密閉型圧縮機(R-407C)2.2 kW　1台
コントロールパネル		LCDタッチキー式プログラム温度調節器
装備品		リード孔、積算時間計、給排水用ホース
保護装置		電源用漏電遮断器・逆相欠相防止装置・過昇防止装置（電子式温度調節器・液圧式温度調節器）・電動機過負荷保護用サーマルリレー・冷凍機保護装置（圧縮器過負荷保護用サーマルリレー・高低圧圧力スイッチ）・サイリスタ過負荷短絡保護用サーキットプロテクター・操作回路保護用ヒューズ・水圧スイッチ・空焚防止装置（断水リレー・液圧式温度調節器）・非常停止スイッチ
電源		AC200 V、3 φ、50/60 Hz、69 kVA（約199 A）
加湿水接続口		水道給水口15 A(PT1/2″)ニップル(ソケット)、排水口15 A(PT1/2″)ホースニップル
冷却水		IN50 A(PT2″)、OUT50 A(PT2″) 所要冷却水量220 L/min(入口水温32 ℃)所要冷却トン数　14 RT
本体重量		約2200 kg
オプション		温湿度記録計、試料設置用ラック、RO水製造設置
