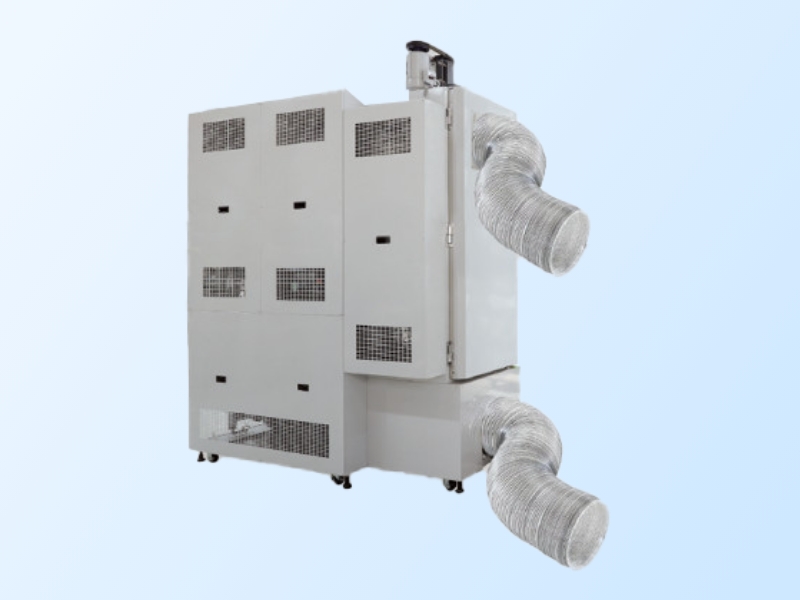

ハイスピードユニット

高速温度変化に対応するハイスピードユニット

各種サイズの試験槽に冷温風を供給し、最高10℃/minの高速温度変化による環境試験を可能にするユニットです。振動試験機や引張試験機などと組み合わせた複合試験にも対応し、自動車部品や電子部品の評価に活用できます。空気調和ユニットとテストエリアを分離することで、多彩な試験環境を低コストで実現します。

ハイスピードユニット

高速温度変化

各種サイズの試験槽に冷温風を供給し、最高10℃/minの高速温度変化による環境試験を可能にするユニットです。振動試験機や引張試験機などと組み合わせた複合試験にも対応し、自動車部品や電子部品の評価に活用できます。空気調和ユニットとテストエリアを分離することで、多彩な試験環境を低コストで実現します。

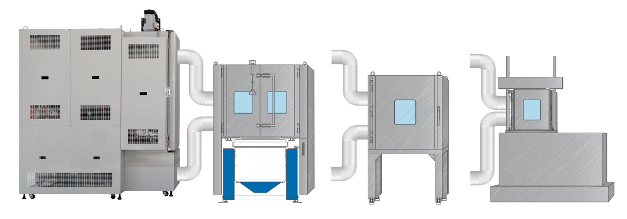

分離構造

空気調和ユニットとテストエリアを分離構造にすることにより、多彩な試験環境を提供できます。また、空気調和ユニットを標準化することにより、従来よりも低価格で高速温度変化環境を提供致します。

仕様

項目/型式HSU-10
標準試験槽（例）内寸法W700×H700×D700
内装材SUS443J1
断熱材グラスウール24K 125ｍｍ厚
ユニット外寸法W1130×H2500×D2257ｍｍ
温度範囲-60℃～+180℃ （※1､※2）
温度変化速度
125℃⇔-40℃に於いて
※130℃⇔-45℃設定時		10℃/min（無負荷）
7℃/min（有負荷：アルミ50kg）
最短温度到達時間
125℃⇔-40℃に於いて		約14分
許容負荷発熱負荷 10000W
（槽内温度-40℃以上に於ける温度安定時）
最大消費電力量φ3 200V 50／60Hz 63.3kVA 183A
(漏電遮断器 250A 感度電流100mA）
所要冷却水量240L／min（＠32℃）　推奨CT：20RT

1・・・低速切替時は-70℃運転可

2・・・組立式パネルを試験槽に用いた場合、最高温度+150℃
