温(湿)度試験槽(チャンバー)

Fシリーズと組み合わせる複合環境試験用温湿度試験

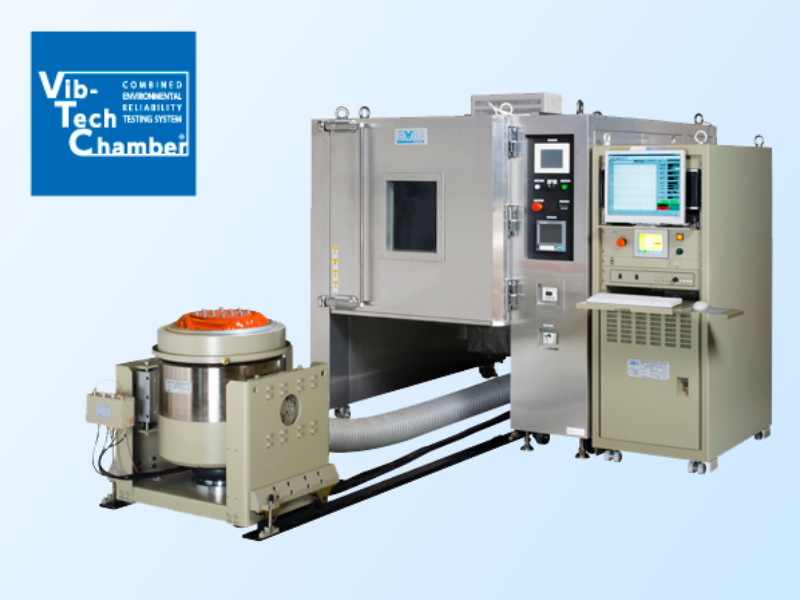

Fシリーズ振動試験装置と組み合わせて、温度・湿度・振動を加えた複合環境試験を行うための温湿度試験槽です。標準の槽内寸法、温度範囲、湿度範囲を用意しており、試験条件に応じた装置構成が可能です。自動車部品や電子機器など、各種供試品の信頼性評価を効率的にサポートします。

仕様

温度試験槽（オーブン）

項目/形式VC-062AVC-082AVC-102A
試験槽槽内寸法W600×H700×D600 mm
[容積252 L]		W800×H800×D800 mm
[容積512 L]		W1000×H1000×D1000 mm
[容積1000 L]
温度範囲RT+10～+100 ℃
RT+10～+150 ℃
RT+10～+180 ℃
温度変化速度
(上昇)		2 ℃/分(平均)(+20～+100 ℃)
2 ℃/分(平均)(+20～+150 ℃)
2 ℃/分(平均)(+20～+180 ℃)(温度試験槽単体の場合)
温度変化速度
(下降)		—
試験槽移動機構槽固定式
槽レール移動式
複合方式引出し式
丸穴方式
記録計180 mm 2打点 25 mm/H、100 mm 2打点 25 mm/H、
ハイブリッド記録計(μR)、コンパクトフラッシュメモリ

オプション 最大温度200℃

温(湿)度試験槽

項目/形式VC-062DVC-082DVC-102D
試験槽槽内寸法W600×H700×D600 mm
[容積252 L]		W800×H800×D800 mm
[容積512 L]		W1000×H1000×D1000 mm
[容積1000 L]
温度範囲-25～+100 ℃
-25～+150 ℃
-25～+180 ℃
-40～+100 ℃
-40～+150 ℃
-40～+180 ℃
-55～+100 ℃
-55～+150 ℃
-55～+180 ℃
-70～+100 ℃
-70～+150 ℃
-70～+180 ℃
温度変化速度
(上昇)		2 ℃/分(平均)(+20～+100 ℃)
2 ℃/分(平均)(+20～+150 ℃)
2 ℃/分(平均)(+20～+180 ℃)(温度試験槽単体の場合)
温度変化速度
(下降)		1 ℃/分(平均)(+20～-40 ℃)
1 ℃/分(平均)(+20～-55 ℃)
1℃/分(平均)(+20～-70 ℃)(温度試験槽単体の場合)
湿度範囲30～98％ RH
試験槽移動機構槽固定式
槽レール移動式
複合方式引出し式
丸穴方式
記録計180 mm 2打点 25 mm/H、100 mm 2打点 25 mm/H、
ハイブリッド記録計(μR)、コンパクトフラッシュメモリ

オプション 最大温度200℃

型式コード表

選択項目コード仕様
基本型式名VC-082W800×H800×D800 mm　容積[512 ℓ]
VC-102W1000×H1000×D1000 mm　容積[1000 ℓ]
種類Aオーブン
B温度試験槽
D温湿度試験槽
冷凍機凝縮方式A空冷式
W水冷式
—無
槽機構F槽固定式
M槽レール移動式
複合方式X引出し式
Y底板脱着式
Z丸穴方式
温度範囲01
02
03
21
22
23
31
32
33
41
42
43
51
52
53		RT+10～+100 ℃
RT+10～+150 ℃
RT+10～+180 ℃
-25～+100 ℃
-25～+150 ℃
-25～+180 ℃
-40～+100 ℃
-40～+150 ℃
-40～+180 ℃
-55～+100 ℃
-55～+150 ℃
-55～+180 ℃
-70～+100 ℃
-70～+150 ℃
-70～+180 ℃
温湿度調節方式M1デジタル式調節器
P3LCDタッチキー方式プログラム調節器
記録計T,X5.7型TFTカラー LCD,入力6 ch,
SDカード,オプション : 入力12 ch,LAN接続
5.7型TFTカラーLCD,入力10 ch(最大100 chまで増設可),
SDカード,LAN接続

オプション 最大温度200℃

本装置を海外へ輸出する際は、温度範囲・加振力等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
