四日市受託試験センター

小型から大型の複合試験装置をベースに最大加振力100kN の大型振動試験装置を設置。
近畿、東海地方を中心にした自動車工業、重工業地域に対応。

三重県四日市市に開設。最大加振力100kN をはじめ、大型の水平垂直複合環境試験装置を7 台設備。公開設備のなかで希少な動電式3 軸振動試験装置を設備。

  • 中型複合環境試験装置
    NES-40LS4-445
    VC-122DAMZ(43S)P4H/V
  • 中型複合環境試験装置
    NES-40LS4-445
    VC-122DAMZ(43S)P3H/V
  • 中型複合環境試験装置
    NES-40-370
    VC-102DAFXS(43S)P4
  • スレッド試験装置
    SVST-4
  • 中型複合環境試験装置
    NES-20-320
    VC-122DAMX(43)P5
  • 中型複合環境試験装置
    NES-40-370
    VC-102DAMZ(43S)P4
  • 中型複合環境試験装置
    F-33000BDH/LA36AW
    VC-102DAFXS(43S)P4
  • 3軸同時振動試験装置
    VTS-50MO-3
  • 大型複合環境試験装置
    NES-100-550
    VC-152DWMX(53S)P3TH/V
  • 振動試験装置  ESS-050-1200

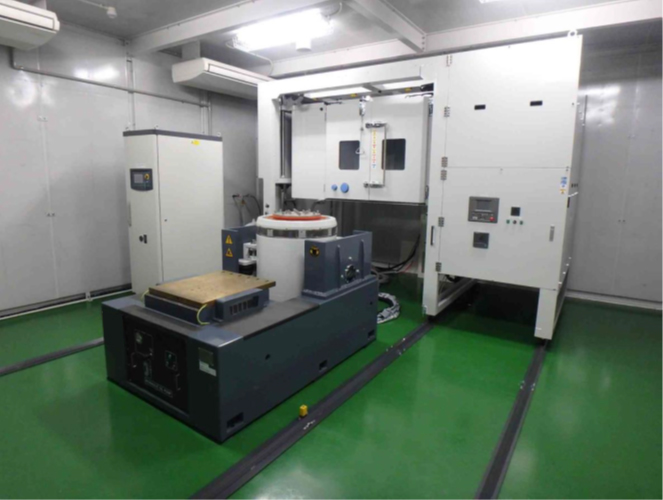

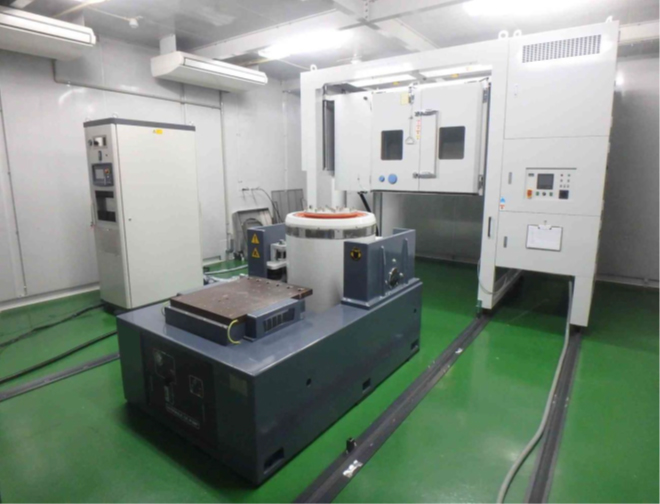

  • 中型複合環境試験装置  NES-40LS4-445  VC-122DAMZ(43S)P4H/V

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-40LS4-445
    VC-122DAMZ(43S)P4H/V
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)40 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5～2600 Hz
    振動数範囲(水平)5～2000 Hz
    最大加速度(サイン)900 m/s2
    最大速度(サイン)2.5 m/s
    最大変位100 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)－
    可動部質量45 kg
    テーブル質量55 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法600×600 mm M10 ピッチ 100 mm
    試験槽槽内寸法1200W×1000H×1000D mm
    温度範囲-60～+200 ℃
    湿度範囲30～98 ％RH

  • 中型複合環境試験装置  NES-40LS4-445  VC-122DAMZ(43S)P3H/V

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-40LS4-445
    VC-122DAMZ(43S)P3H/V
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)40 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5～2600 Hz
    振動数範囲(水平)5～2000 Hz
    最大加速度(サイン)900 m/s2
    最大速度(サイン)1.8 m/s
    最大変位(サイン)100 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)－
    可動部質量45 kg
    テーブル質量55 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法600×600 mm M10 ピッチ 100 mm
    試験槽槽内寸法1200W×1000H×1000D mm
    温度範囲-60～+200 ℃
    湿度範囲30～98 ％RH

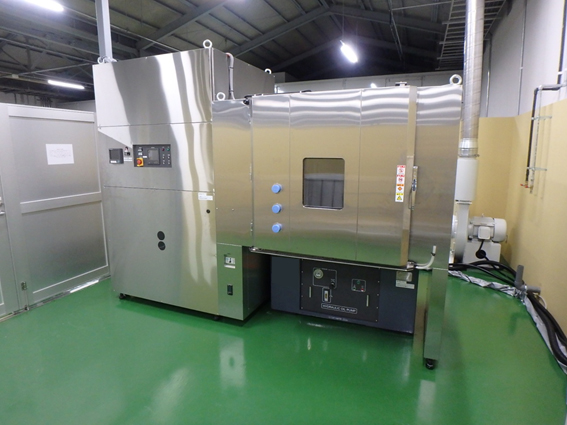

  • 中型複合環境試験装置  NES-40-370  VC-102DAFXS(43S)P4

    対応試験 振動(垂直)
    温度(垂直)
    湿度(垂直)
    型式NES-40-370
    VC-102DAFXS(43S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)40 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5～2800 Hz
    振動数範囲(水平)－
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位(サイン)51 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)－
    可動部質量35 kg
    テーブル質量－
    可動部テーブル寸法⌀370 mm
    水平加振台テーブル寸法－
    試験槽槽内寸法1000W×1000H×1000D mm
    温度範囲-60～+180 ℃
    湿度範囲30～98 ％RH

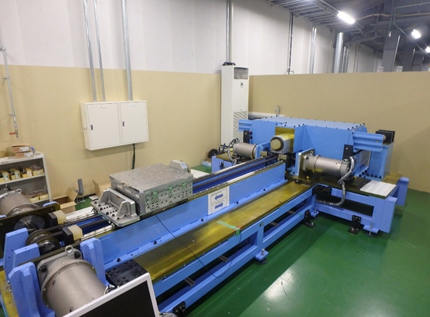

  • スレッド試験装置  SVST-4

    対応試験 スレッド衝撃試験
    型式SVST-4
    最大加速度(スレッド)5～40 G
    最大加速度(衝撃)500 G
    作用時間(スレッド)30～100 ms
    作用時間(衝撃)3～45 ms
    最大搭載質量50 kg
    加振台テーブル寸法500×500 mm

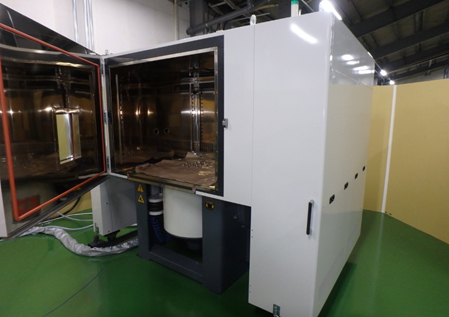

  • 中型複合環境試験装置  NES-20-320  VC-122DAMX(43)P5

    対応試験 振動(垂直)
    温度(垂直)
    湿度(垂直)
    型式NES-20-320
    VC-122DAMX(43)P5
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)20 kN0-p
    加振力(ランダム)20 kNrms
    加振力(ショック)40 kN0-p
    振動数範囲(垂直)5～3000 Hz
    振動数範囲(水平)－
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)300 kg
    最大搭載質量(水平)－
    可動部質量20 kg
    テーブル質量－
    可動部テーブル寸法⌀320 mm
    水平加振台テーブル寸法－
    試験槽槽内寸法1200W×1000H×1200D mm
    温度範囲-60～+200 ℃
    湿度範囲30～98 ％RH

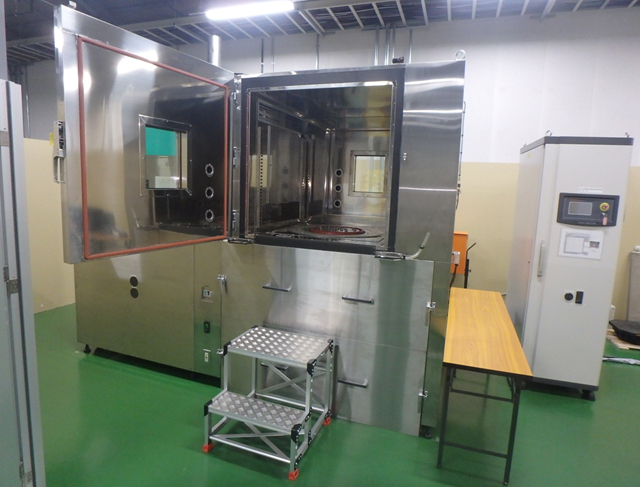

  • 中型複合環境試験装置  NES-40-370  VC-102DAMZ(43S)P4

    対応試験 振動(垂直・水平)
    温度(水平)
    湿度(水平)
    型式NES-40-370
    VC-102DAMZ(43S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)40 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5～2800 Hz
    振動数範囲(水平)5～2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)－
    可動部質量35 kg
    テーブル質量32 kg
    可動部テーブル寸法⌀370 mm
    水平加振台テーブル寸法500×500 mm M10 ピッチ 100 mm
    試験槽槽内寸法1000W×1000H×1000D mm
    温度範囲-60～+180 ℃
    湿度範囲30～98 ％RH
    備考複合は水平のみ。

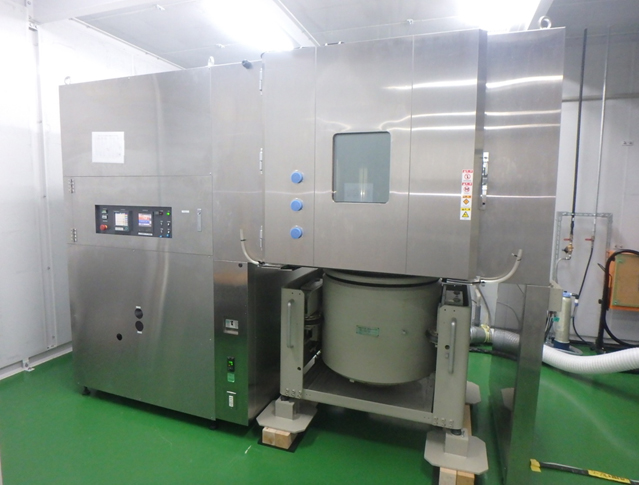

  • 中型複合環境試験装置  F-33000BDH/LA36AW  VC-102DAFXS(43S)P4

    対応試験 振動(垂直)
    温度(垂直)
    湿度(垂直)
    型式F-33000BDH/LA36AW
    VC-102DAFXS(43S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)33 kN0-p
    加振力(ランダム)26.4 kNrms
    加振力(ショック)82.5 kN0-p
    振動数範囲(垂直)5～2500 Hz
    振動数範囲(水平)－
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位(サイン)60 mmp-p
    最大搭載質量(垂直)400 kg
    最大搭載質量(水平)－
    可動部質量33 kg
    テーブル質量－
    可動部テーブル寸法⌀330 mm
    水平加振台テーブル寸法－
    試験槽槽内寸法1000W×1000H×1000D mm
    温度範囲-60～+180 ℃
    湿度範囲30～98 ％RH

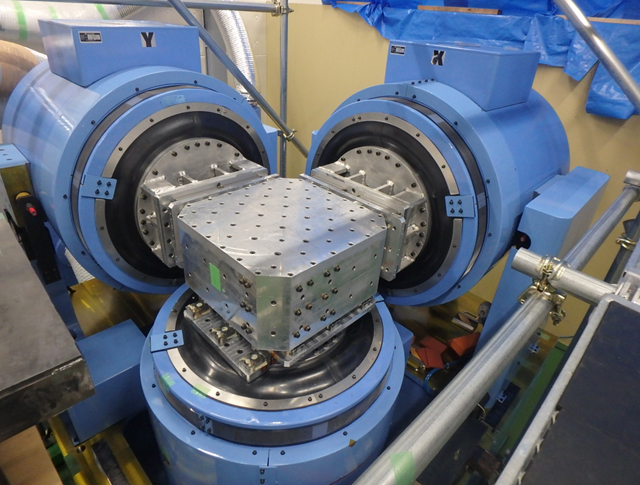

  • 3軸同時振動試験装置  VTS-50MO-3

    対応試験 振動(垂直・水平)
    3軸同時振動
    型式VTS-50MO-3
    制御振動種類ランダム、サイン、ショック制御、サインビート、任意波形制御
    加振力(X軸)45 kN0-p(サイン)
    加振力(Y軸)48 kN0-p(サイン)
    加振力(Z軸)48 kN0-p(サイン)
    振動数範囲5～2000 Hz
    最大加速度(X軸)140 m/s2
    最大加速度(Y軸)180 m/s2
    最大加速度(Z軸)180 m/s2
    最大速度1.0 m/s
    最大変位35 mmp-p
    最大搭載質量400 kg
    可動部質量(X軸)320 kg
    可動部質量(Y軸)270 kg
    可動部質量(Z軸)275 kg
    可動部質量(XYZ軸)320 kg
    許容偏心モーメント 1.58 kN・m
    水平加振台テーブル寸法500×500 mm M12 ピッチ 100 mm

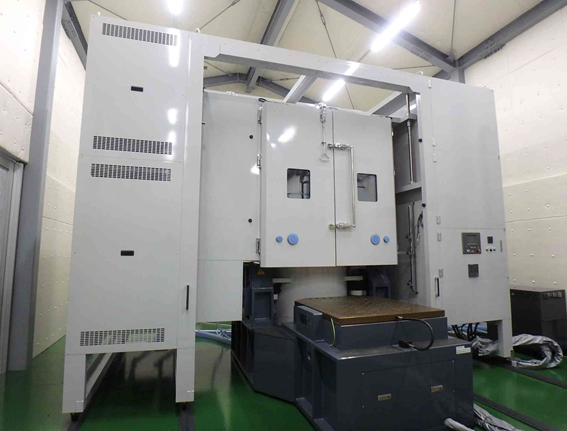

  • 大型複合環境試験装置  NES-100-550  VC-152DWMX(53S)P3TH/V

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-100-550
    VC-152DWMX(53S)P3TH/V
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)100 kN0-p
    加振力(ランダム)100 kNrms
    加振力(ショック)200 kN0-p
    振動数範囲(垂直)5～2500 Hz
    振動数範囲(水平)5～2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)1000 kg
    最大搭載質量(水平)－
    可動部質量90 kg
    テーブル質量161 kg
    可動部テーブル寸法⌀550 mm
    水平加振台テーブル寸法1000×1000 mm M12 ピッチ 100 mm
    試験槽槽内寸法1500W×1500H×1600D mm
    温度範囲-70～+180 ℃
    湿度範囲20～98 ％RH

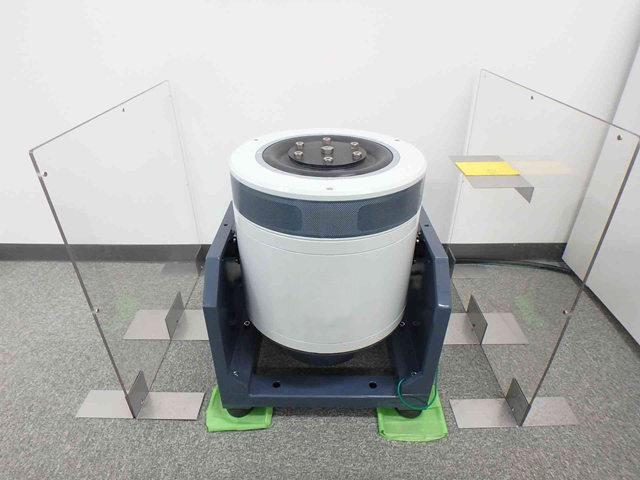

  • 振動試験装置  ESS-050-1200

    対応試験 振動(垂直)
    型式ESS-050-1200
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)0.5 kN0-p
    加振力(ランダム)0.5 kNrms
    加振力(ショック)1 kN0-p
    振動数範囲(垂直)5～10000 Hz
    振動数範囲(水平)－
    最大加速度(サイン)300 m/s2
    最大速度(サイン)1.2 m/s
    最大変位16 mmp-p
    最大搭載質量(垂直)20 kg
    最大搭載質量(水平)－
    可動部質量1.7 kg
    テーブル質量－
    可動部テーブル寸法⌀120 mm
    水平加振台テーブル寸法－
    試験槽槽内寸法－
    温度範囲－
    湿度範囲－
