振動試験、環境試験のソリューションパートナー

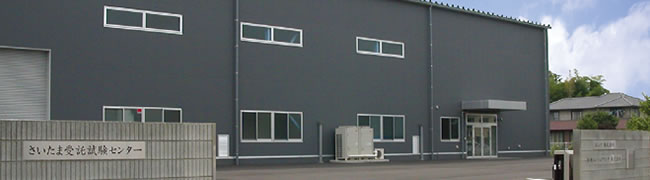

さいたま受託試験センター

世界最大級の大型試験装置を設備したエミック受託試験センターの拠点。

2009年5月関東地方を中心にした受託試験ニーズに対応するため、新たに開設しました。
当施設は埼玉県日高市にあり、関越自動車道、圏央道、中央自動車道、東京外環自動車道を利用することで、関東一円からアクセスがよく、利便性に優れます。設置されている試験装置は、大型振動試験装置、大型3軸サーボ型振動試験装置の設備をご利用いただけます。

  • 大型複合環境試験装置
    NES-200-650
    PVC-252DWMZ(42S)P4H/V
  • 大型振動試験装置
    EL-DMA-48DR/4022-45
  • 大型複合環境試験装置
    NES-100-550
    VC-152DAFZ(33S)P4
  • 振動試験装置
    F-100kBDH/LA130AWW
  • 中型複合環境試験装置
    NES-50WLS3-445
    VC-122DAFZ(33S)P4
  • 振動試験装置
    F-26000BDH/LA26AW
  • 中型複合環境試験装置
    NES-40LS4-445
    VC-122DAFZ(33S)P4
  • 振動試験装置
    F-2000BD
  • 中型複合環境試験装置
    NES-40LS4-445
    VC-122DAFZ(33S)P4
  • 電気サーボ型3軸同時振動試験装置
    VTS-600ES-3-300MOD
  • 大型振動試験装置
    NES-200-650
  • 複合環境試験装置
    F-16000BDH
    VC-102
  • 複合環境試験装置
    NES-10-240
    VC-952A-70150-O
  • 振動試験装置
    FM-30K/40-3D-050
  • 温湿度試験槽
    PS-180W-7015RS
  • 温湿度試験槽
    PVC-1901DAFZ(32)P2R
  • 温湿度試験槽 PS-200W-4020RS
  • 試験治具・アタッチメント

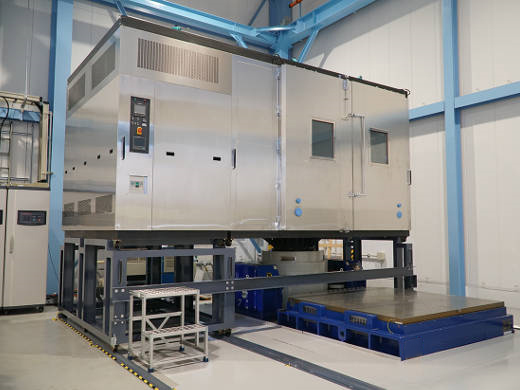

  • 大型複合環境試験装置  NES-200-650  PVC-252DWMZ(42S)P4H/V

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-200-650
    PVC-252DWMZ(42S)P4H/V
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)200 kN0-p
    加振力(ランダム)160 kNrms
    加振力(ショック)400 kN0-p
    振動数範囲(垂直)2~2100 Hz
    振動数範囲(水平)~1000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)1600 kg
    最大搭載質量(水平)1600 kg
    可動部質量150 kg
    テーブル質量709 kg
    可動部テーブル寸法⌀650 mm
    水平加振台テーブル寸法2000×2000 mm M12 ピッチ 100 mm
    試験槽槽内寸法2500W×2200H×2500D mm
    温度範囲-50~+175 ℃
    湿度範囲20~98 %RH

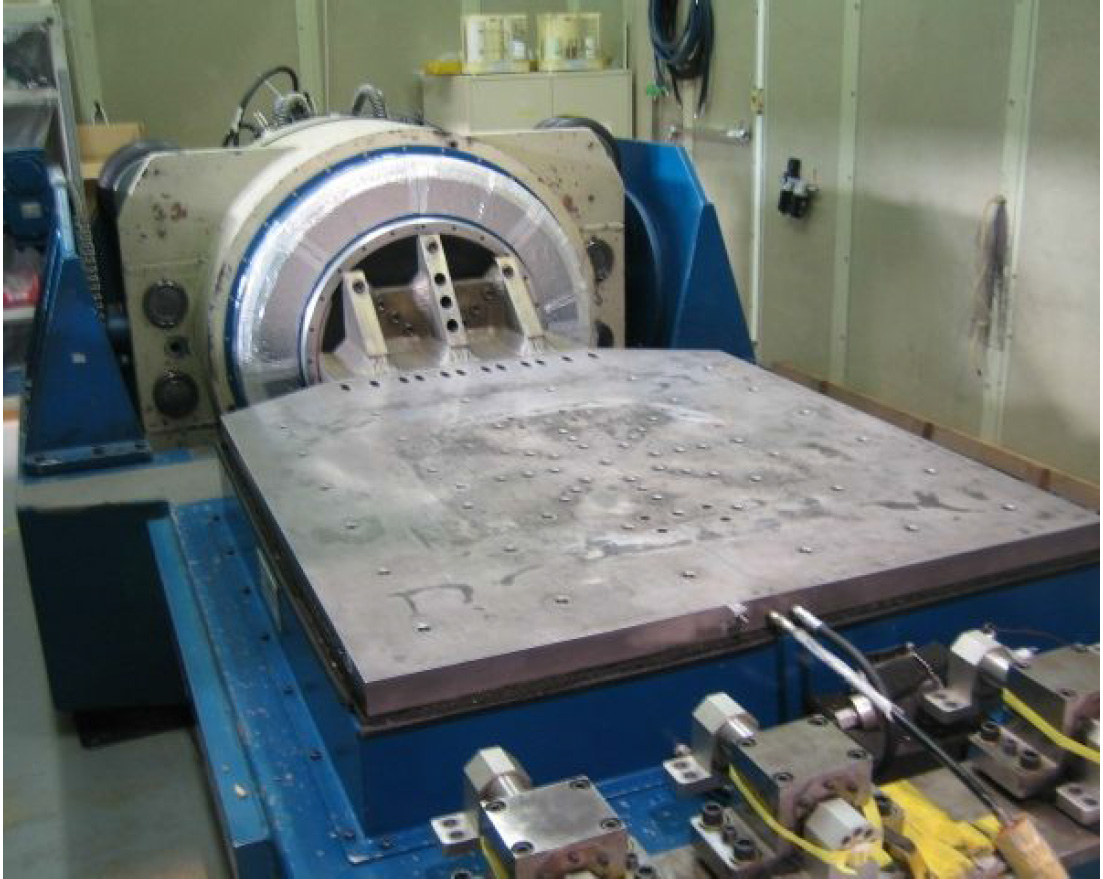

  • 大型振動試験装置  EL-DMA-48DR/4022-45

    対応試験 振動(垂直・水平)
    型式EL-DMA-48DR/4022-45
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)176 kN0-p
    加振力(ランダム)150 kNrms
    加振力(ショック)353 kN0-p
    振動数範囲(垂直)3~2000 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)980 m/s2
    最大速度(サイン)1.77 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)1000 kg
    最大搭載質量(水平)5000 kg
    可動部質量122 kg
    テーブル質量191 kg
    可動部テーブル寸法⌀560 mm
    水平加振台テーブル寸法1200×1200 mm M20 ピッチ 200 mm
    試験槽槽内寸法
    温度範囲
    湿度範囲

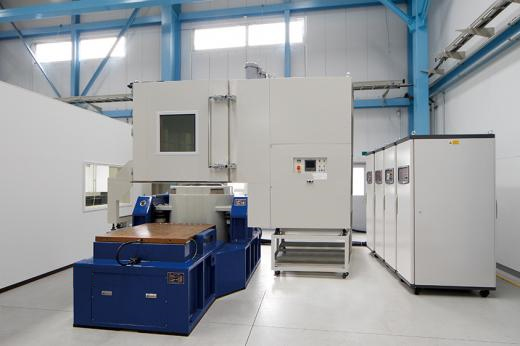

  • 大型複合環境試験装置  NES-100-550  VC-152DAFZ(33S)P4

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-100-550
    VC-152DAFZ(33S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)100 kN0-p
    加振力(ランダム)80 kNrms
    加振力(ショック)200 kN0-p
    振動数範囲(垂直)2~2500 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)1000 kg
    最大搭載質量(水平)1000 kg
    可動部質量90 kg
    テーブル質量154 kg
    可動部テーブル寸法⌀550 mm
    水平加振台テーブル寸法1000×1000 mm M12 ピッチ 100 mm
    試験槽槽内寸法1500W×1400H×1200D mm
    温度範囲-40~+200 ℃
    湿度範囲30~98 %RH

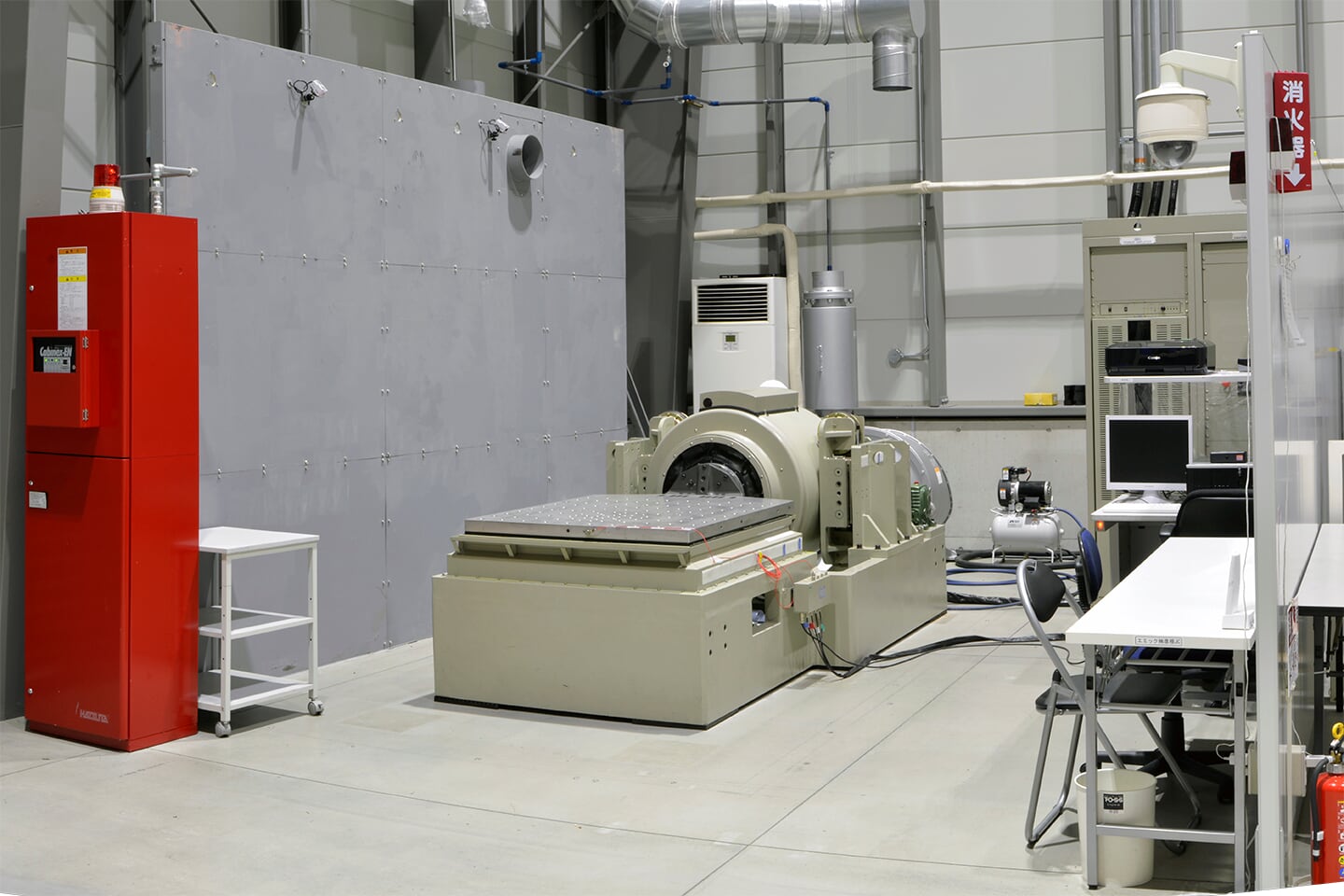

  • 振動試験装置  F-100kBDH/LA130AWW

    対応試験 振動(垂直・水平)
    型式F-100kBDH/LA130AWW
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)100 kN0-p
    加振力(ランダム)80 kNrms
    加振力(ショック)170 kN0-p
    振動数範囲(垂直)5~2000 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)1.5 m/s
    最大変位25.4 mmp-p
    最大搭載質量(垂直)1000 kg
    最大搭載質量(水平)2000 kg
    可動部質量100 kg
    テーブル質量250 kg
    可動部テーブル寸法⌀203.2、⌀406.4、⌀558.8 mm
    水平加振台テーブル寸法1200×1200 mm M12 ピッチ 100 mm
    試験槽槽内寸法
    温度範囲
    湿度範囲
  • 中型複合環境試験装置  NES-50WLS3-445  VC-122DAFZ(33S)P4

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-50WLS3-445
    VC-122DAFZ(33S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)50 kN0-p
    加振力(ランダム)40 kNrms
    加振力(ショック)100 kN0-p
    振動数範囲(垂直)2~2500 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)850 m/s2
    最大速度(サイン)2.0 m/s
    最大変位76 mmp-p
    最大搭載質量(垂直)800 kg
    最大搭載質量(水平)800 kg
    可動部質量60 kg
    テーブル質量65 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法700×700 mm M10 ピッチ 100 mm
    試験槽槽内寸法1200W×1200H×900D mm
    温度範囲-40~+200 ℃
    湿度範囲30~98 %RH
  • 振動試験装置  F-26000BDH/LA26AW

    対応試験 振動(垂直・水平)
    型式F-26000BDH/LA26AW
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)26 kN0-p
    加振力(ランダム)20.8 kNrms
    加振力(ショック)65 kN0-p
    振動数範囲(垂直)5~2500 Hz
    振動数範囲(水平)~1700 Hz
    最大加速度(サイン)980 m/s2
    最大速度(サイン)2.3 m/s
    最大変位60 mmp-p
    最大搭載質量(垂直)400 kg
    最大搭載質量(水平)600 kg
    可動部質量26 kg
    テーブル質量64 kg
    可動部テーブル寸法⌀270 mm
    水平加振台テーブル寸法800×800 mm M10 ピッチ 100 mm
    試験槽槽内寸法
    温度範囲
    湿度範囲
  • 中型複合環境試験装置  NES-40LS4-445  VC-122DAFZ(33S)P4

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-40LS4-445
    VC-122DAFZ(33S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)32 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5~2600 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)900 m/s2
    最大速度(サイン)2.0 m/s
    最大変位100 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)500 kg
    可動部質量45 kg
    テーブル質量55 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法600×600 mm M10 ピッチ 100 mm
    試験槽槽内寸法1200W×1200H×900D mm
    温度範囲-40~+200 ℃
    湿度範囲30~98 %RH
    備考試験室 #4
  • 振動試験装置  F-2000BD

    対応試験 振動(垂直・水平)
    型式F-2000BD
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)19.6 kN0-p
    加振力(ランダム)13.7 kNrms
    加振力(ショック)49 kN0-p
    振動数範囲(垂直)5~2000 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)754 m/s2
    最大速度(サイン)1.0 m/s
    最大変位50 mmp-p
    最大搭載質量(垂直)250 kg
    最大搭載質量(水平)600 kg
    可動部質量26 kg
    テーブル質量80 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法800×800 mm M10 ピッチ 100 mm
    試験槽槽内寸法
    温度範囲
    湿度範囲
  • 中型複合環境試験装置  NES-40LS4-445  VC-122DAFZ(33S)P4

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-40LS4-445
    VC-122DAFZ(33S)P4
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)32 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5~2600 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)900 m/s2
    最大速度(サイン)2.0 m/s
    最大変位100 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)500 kg
    可動部質量45 kg
    テーブル質量55 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法600×600 mm M10 ピッチ 100 mm
    試験槽槽内寸法1200W×1200H×900D mm
    温度範囲-40~+200 ℃
    湿度範囲30~98 %RH
    備考試験室 #5

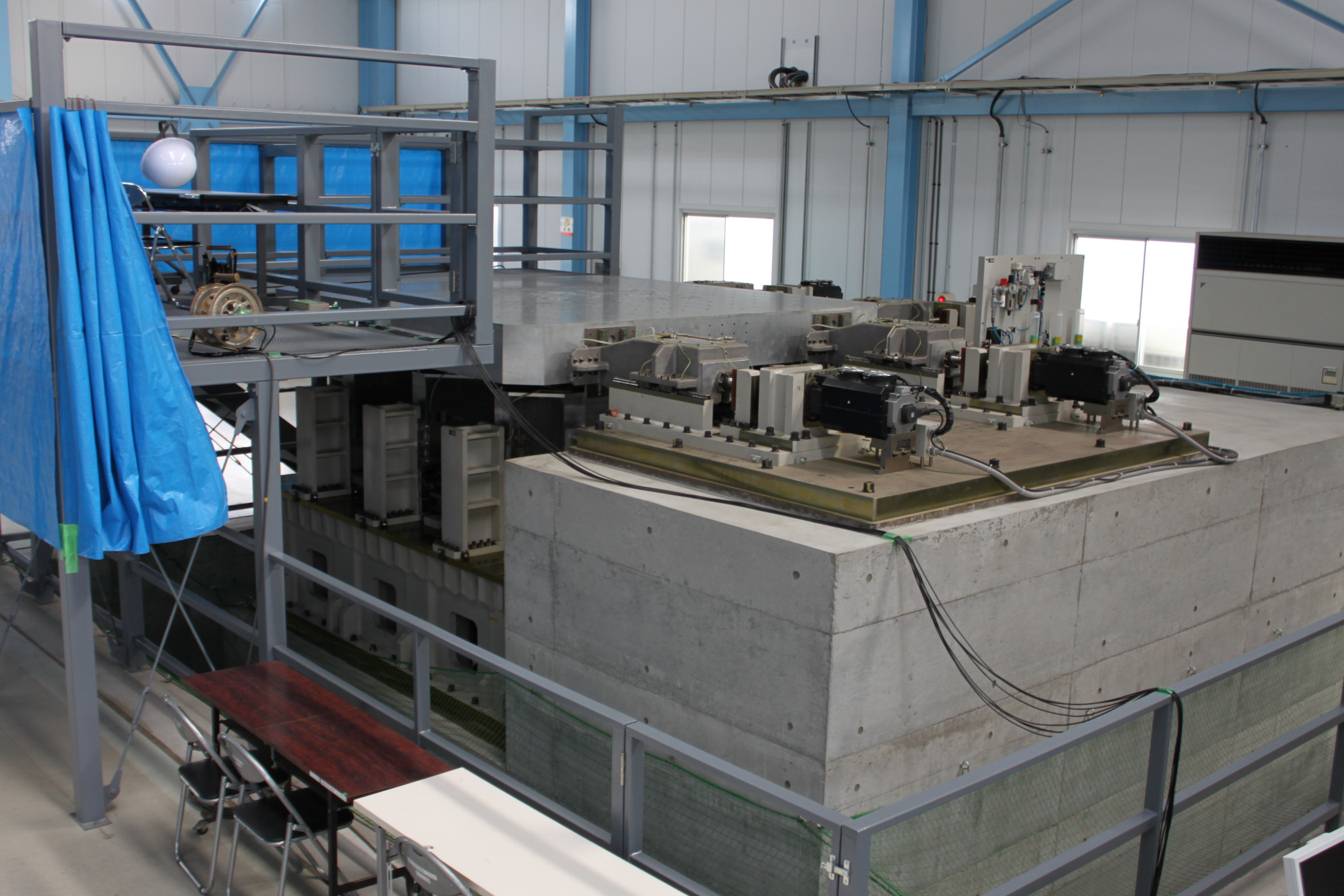

  • 電気サーボ型3軸同時振動試験装置  VTS-600ES-3-300MOD

    対応試験 振動(垂直・水平)
    3軸同時振動
    型式VTS-600ES-3-300MOD
    制御振動種類1軸:ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    3軸:ランダム、サイン、ショック制御、サインビート、任意波形制御
    加振力(X軸)88.25 kN0-p(サイン)
    加振力(Y軸)88.25 kN0-p(サイン)
    加振力(Z軸)117.6 kN0-p(サイン)
    振動数範囲0.1~150 Hz
    最大加速度(X軸)27 m/s2
    最大加速度(Y軸)27 m/s2
    最大加速度(Z軸)27 m/s2
    最大速度(X軸)0.5 m/s
    最大速度(Y軸)0.5 m/s
    最大速度(Z軸)0.5 m/s
    最大変位(X軸)200 mmp-p
    最大変位(Y軸)200 mmp-p
    最大変位(Z軸)200 mmp-p
    最大搭載質量2000 kg
    可動部質量2500 kg
    水平加振台テーブル寸法2800×2800 mm M12 ピッチ 200 mm

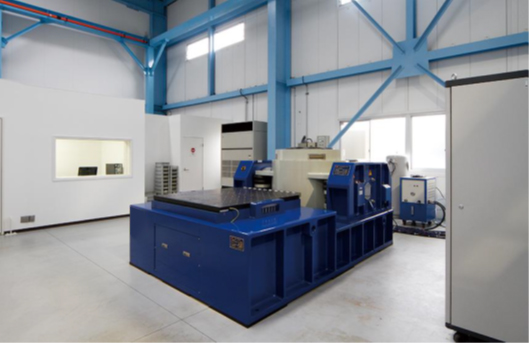

  • 大型振動試験装置  NES-200-650

    対応試験 振動(垂直・水平)
    型式NES-200-650
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)200 kN0-p
    加振力(ランダム)160 kNrms
    加振力(ショック)400 kN0-p
    振動数範囲(垂直)2~2100 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)1600 kg
    最大搭載質量(水平)1600 kg
    可動部質量150 kg
    テーブル質量258 kg
    可動部テーブル寸法⌀650 mm
    水平加振台テーブル寸法1200×1200 mm M12 ピッチ 100 mm

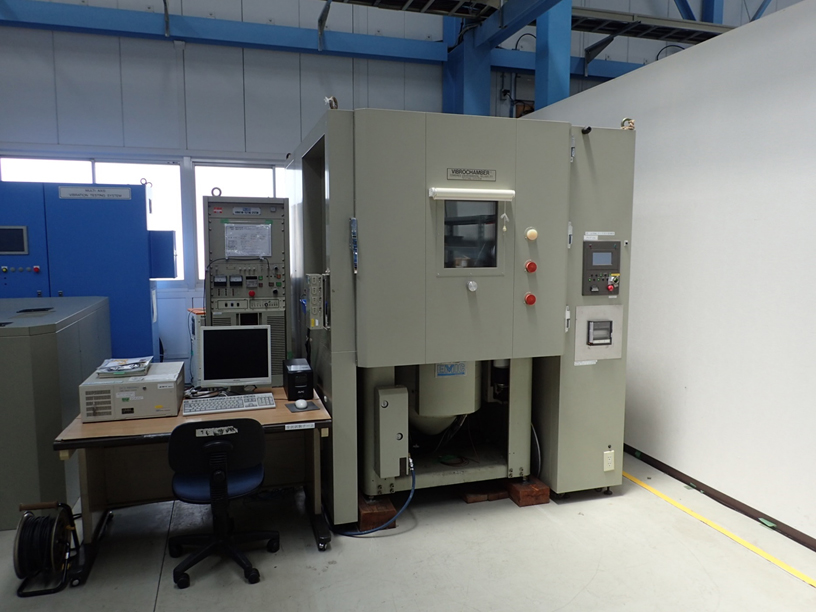

  • 複合環境試験装置  F-16000BDH  VC-102

    対応試験 振動(垂直)
    温度(垂直)
    湿度(垂直)
    型式F-16000BDH
    VC-102
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)16 kN0-p
    加振力(ランダム)12.8 kNrms
    加振力(ショック)40 kN0-p
    振動数範囲(垂直)5~3000 Hz
    振動数範囲(水平)
    最大加速度(サイン)1067 m/s2
    最大速度(サイン)2.3 m/s
    最大変位56 mmp-p
    最大搭載質量(垂直)200 kg
    最大搭載質量(水平)
    可動部質量15 kg
    テーブル質量
    可動部テーブルパターン⌀200 mm
    水平加振台テーブル寸法
    試験槽槽内寸法1000W×1000H×1000D mm
    温度範囲-40~+150℃
    湿度範囲30~98 %RH

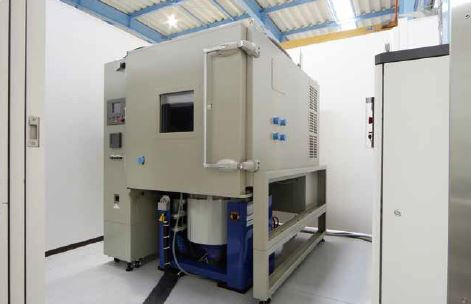

  • 複合環境試験装置  NES-10-240  VC-952A-70150-O

    対応試験 振動(垂直)
    温度(垂直)
    湿度(垂直)
    型式NES-10-240
    VC-952A-70150-O
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)10 kN0-p
    加振力(ランダム)8 kNrms
    加振力(ショック)20 kN0-p
    振動数範囲(垂直)5~3000 Hz
    振動数範囲(水平)
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)1.8 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)300 kg
    最大搭載質量(水平)
    可動部質量10 kg
    テーブル質量
    可動部テーブル寸法⌀240 mm
    水平加振台テーブル寸法
    試験槽槽内寸法950W×950H×950D mm
    温度範囲-70~+150 ℃
    湿度範囲30~98 %RH

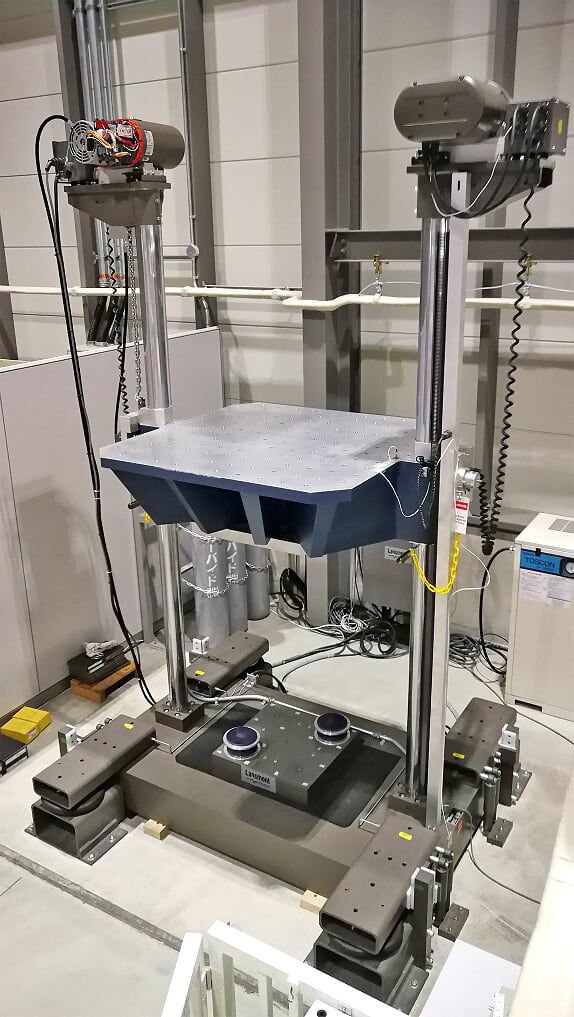

  • 振動試験装置  FM-30K/40-3D-050

    対応試験 振動(垂直・水平)
    型式FM-30K/40-3D-050
    制御振動種類ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)30 kN0-p
    加振力(ランダム)24 kNrms
    振動数範囲5~2000 Hz
    最大加速度15 G
    最大速度1.0 m/s
    最大変位40 mmp-p
    最大搭載質量200 kg
    可動部質量200 kg
    許容偏心モーメント1.58 kN・m
    水平加振台テーブル寸法500×500 mm M12 ピッチ 100 mm

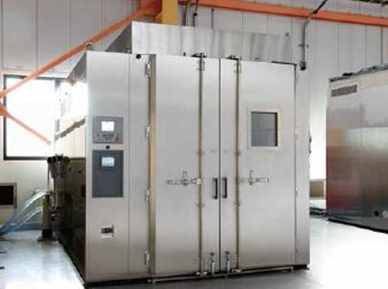

  • 温湿度試験槽  PS-180W-7015RS

    対応試験
    型式PS-180W-7015RS
    試験槽槽内寸法1800W×1950H×1800D mm
    温度範囲-70~+150 ℃
    湿度範囲30~98 %RH
    耐荷重500kg

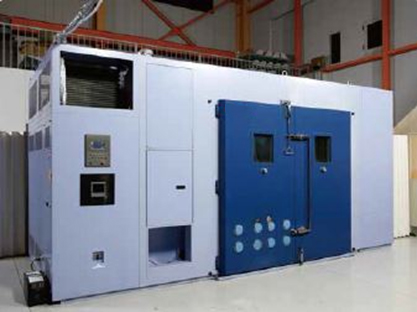

  • 温湿度試験槽  PVC-1901DAFZ(32)P2R

    対応試験
    型式PVC-1901DAFZ(32)P2R
    試験槽槽内寸法2450W×2200H×1950D mm
    温度範囲-40~+150 ℃
    湿度範囲30~98 %RH
    耐荷重500kg

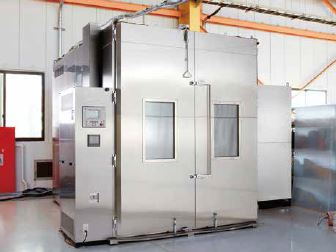

  • 温湿度試験槽 PS-200W-4020RS

    対応試験
    型式PS-200W-4020RS
    試験槽槽内寸法2000W×2380H×2200D mm
    温度範囲-40~+200 ℃
    湿度範囲20~98 %RH
    耐荷重1000kg
  • 治具種類垂直補助テーブル治具垂直補助テーブル治具垂直補助テーブル治具垂直補助テーブル治具
    治具型式VT-060-16VT-080-16VT-050-26VT-100-(10t)
    振動数範囲(無負荷)~300 Hz~600 Hz~700 Hz~750 Hz
    質量23.0 kg100.0 kg18.5 kg220 kg
    有効テーブル寸法600×600 mm800×800 mm500×500 mm1000×1000 mm
    取り付け寸法100 mm(M10深さ15)100 mm(M10深さ20)100 mm(M10深さ20)100 mm(M12深さ24)
    付属品L型フック付
    備考Ts1T2T4T20



    治具種類垂直補助テーブル治具垂直補助テーブル治具垂直補助テーブル治具
    治具型式VT-100-36VT-100-A-ZHE-S1200×600
    振動数範囲(無負荷)~500 Hz~100 Hz~752 Hz
    質量230 kg146 kg140 kg
    有効テーブル寸法1000×1000 mm1000×1000 mm1200×600 mm
    取り付け寸法50 mm(M16深さ24)
    センター追い
    120 mm(M10深さ20)100 mm(M10深さ20)
    材料アルミニウム合金アルミニウム合金マグネシウム合金
    付属品L型フック付
    備考T-8T-9T14



    治具種類電子部品高周波治具電子部品高周波治具電子部品高周波治具
    治具型式JSA-150-16JSA-200-16JSA-300-16
    振動数範囲(無負荷)~900 Hz~1200 Hz~850 Hz
    質量7.5 kg8.0 kg30.0 kg
    有効テーブル寸法150×150 mm200×200 mm300×300 mm
    取り付け寸法50 mm(M5深さ10)45 mm(M5深さ10)100 mm(M10)
    付属品
    備考Ss1Ss2Ss3

マップ

さいたま受託試験 センター
〒350-1203 埼玉県日高市大字旭ケ丘622-1
TEL: 042-986-0861
アクセス
  • 東武東上線「坂戸駅」南口よりタクシーで約15 分
  • JR川越線 「武蔵高萩駅」北口より徒歩で約20分
  • 圏央道(首都圏中央連絡自動車道)「圏央鶴ヶ島I.C」より車で約10 分
  • 関越道(関越自動車道)「鶴ヶ島I.C」より車で約15 分
