対応試験 | 振動(垂直・水平) 温度(垂直・水平) 湿度(垂直・水平) |
---|---|

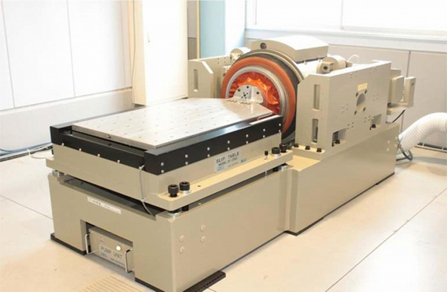

型式 | F-16000BDH/LA16AW VC-122DAFZ(33)P3T |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 16 kN0-p |
加振力(ランダム) | 11.2 kNrms |
加振力(ショック) | 40 kN0-p |
振動数範囲(垂直) | 5~3000 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 1000 m/s2 |
最大速度(サイン) | 2.3 m/s |
最大変位 | 56 mmp-p |
最大搭載質量(垂直) | 200 kg |
最大搭載質量(水平) | 500 kg |
可動部質量 | 15.5 kg |
テーブル質量 | 41 kg |
水平加振台テーブル寸法 | 600×800 mm M10 ピッチ 100 mm |
試験槽槽内寸法 | 1200W×1000H×1200D mm |
温度範囲 | -40~+180℃ |
湿度範囲 | 30~98 %RH |
対応試験 | 振動(垂直) 温度(垂直) |
---|---|

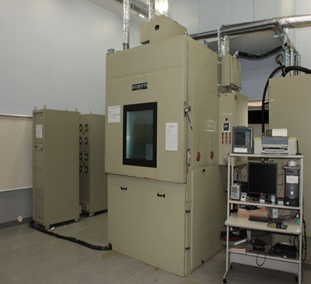

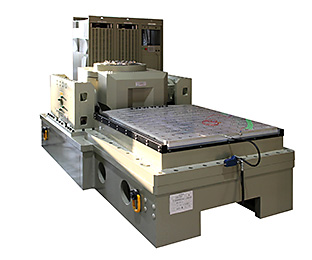

型式 | F-33000BDH/LA36AW EHVC-1900BWFY |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 33 kN0-p |
加振力(ランダム) | 23.1 kNrms |
加振力(ショック) | 82.5 kN0-p |
振動数範囲(垂直) | 5~2200 Hz |
振動数範囲(水平) | - |
最大加速度(サイン) | 1000 m/s2 |
最大速度(サイン) | 2.0 m/s |
最大変位(サイン) | 60 mmp-p |
最大搭載質量(垂直) | 400 kg |
最大搭載質量(水平) | - |
可動部質量 | 33 kg |
テーブル質量 | - |
水平加振台テーブル寸法 | - |
試験槽槽内寸法 | 1370W×1010H×1370D mm |
許容偏心モーメント温度範囲 | -73~+180 ℃ |
湿度範囲 | - |
対応試験 | 振動(垂直・水平) |
---|---|
型式 | MPA3324/H1248A/KST-150/080 |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 100 kN0-p |
加振力(ランダム) | 70 kNrms |
加振力(ショック) | 250 kN0-p |
振動数範囲(垂直) | 5~2500 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 980 m/s2 |
最大速度(サイン) | 1.8 m/s |
最大変位 | 51 mmp-p |
最大搭載質量(垂直) | 1100 kg |
最大搭載質量(水平) | KST150 1600 kg KST080 1000 kg |
可動部質量 | 85 kg |
テーブル質量 | KST150 260 kg KST080 100 kg |
水平加振台テーブル寸法 | 1500×1500 mm M12 ピッチ 100mm 800×800 mm M12 ピッチ 100 mm |
試験槽槽内寸法 | - |
温度範囲 | - |
湿度範囲 | - |
対応試験 | 振動(垂直・水平) |
---|---|
型式 | F-60000BDHH/LA60AW |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 60 kN0-p |
加振力(ランダム) | 42 kNrms |
加振力(ショック) | 150 kN0-p |
振動数範囲(垂直) | 5~2500 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 869.5 m/s2 |
最大速度(サイン) | 1.78 m/s |
最大変位 | 60 mmp-p |
最大搭載質量(垂直) | 500 kg |
最大搭載質量(水平) | 1000 kg |
可動部質量 | 69 kg |
テーブル質量 | 207 kg |
水平加振台テーブル寸法 | 1300×1200 mm M12 ピッチ100 mm |
備考 | 試験室 #6 |
対応試験 | 振動(垂直・水平) |
---|---|
型式 | F-60000BDHH/LA60AW |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 60 kN0-p |
加振力(ランダム) | 42 kNrms |
加振力(ショック) | 150 kN0-p |
振動数範囲(垂直) | 5~2500 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 869.5 m/s2 |
最大速度(サイン) | 1.78 m/s |
最大変位 | 60 mmp-p |
最大搭載質量(垂直) | 500 kg |
最大搭載質量(水平) | 1000 kg |
可動部質量 | 69 kg |
テーブル質量 | 207 kg |
水平加振台テーブル寸法 | 1300×1200 mm M12 ピッチ100 mm |
備考 | 試験室 #7 |
対応試験 | 振動(垂直・水平) |
---|---|
型式 | F-35000BDH/SLS36 ST-080 |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 35 kN0-p |
加振力(ランダム) | 24.5 kNrms |
加振力(ショック) | 87.5 kN0-p |
振動数範囲(垂直) | 5~2000 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 833 m/s2 |
最大速度(サイン) | 2.0 m/s |
最大変位 | 100 mmp-p |
最大搭載質量(垂直) | 200 kg |
最大搭載質量(水平) | 500 kg |
可動部質量 | 42 kg |
テーブル質量 | 85 kg |
水平加振台テーブル寸法 | 800×800 mm M10 M12 ピッチ100 mm |
対応試験 | 振動(垂直) 温度(垂直) |
---|---|

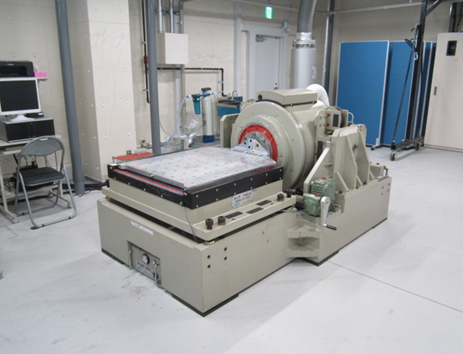

型式 | F-35000BDH/LA36AW |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 35 kN0-p |
加振力(ランダム) | 24.5 kNrms |
加振力(ショック) | 87.5 kN0-p |
振動数範囲(垂直) | 5~2000 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 1000 m/s2 |
最大速度(サイン) | 2.0 m/s |
最大変位 | 60 mmp-p |
最大搭載質量(垂直) | 400 kg |
最大搭載質量(水平) | 600 kg |
可動部質量 | 34 kg |
テーブル質量 | 80 kg |
水平加振台テーブル寸法 | 800×800 mm M10 ピッチ 100mm |
対応試験 | 振動(垂直) 温度(垂直) |
---|---|

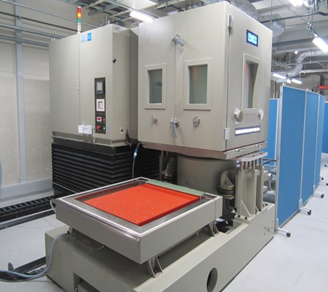

型式 | FH-40K/60 EVC-102DWMY |
制御振動種類 | ランダム、サイン、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
加振力(サイン) | 40 kN0-p |
加振力(ランダム) | 28 kNrms |
加振力(ショック) | 100 kN0-p |
振動数範囲(垂直) | 5~2200 Hz |
振動数範囲(水平) | ~2000 Hz |
最大加速度(サイン) | 1000 m/s2 |
最大速度(サイン) | 2.0 m/s |
最大変位(サイン) | 60 mmp-p |
最大搭載質量(垂直) | 400 kg |
最大搭載質量(水平) | 500 kg |
可動部質量 | 37 kg |
テーブル質量 | 120 kg |
水平加振台テーブル寸法 | 800×800 mm M10 ピッチ 100 mm |
試験槽槽内寸法 | 1000W×1000H×1000D mm |
温度範囲 | -40~+180 ℃ |
湿度範囲 | 20~98 %RH |
治具種類 | 垂直補助テーブル治具 | 垂直補助テーブル治具 | 垂直補助テーブル治具 | 垂直補助テーブル治具 |
---|---|---|---|---|
治具型式 | VT-060-16 | VT-080-16 | VT-050-26 | VT-100-(10t) |
振動数範囲(無負荷) | ~200 Hz | ~600 Hz | ~700 Hz | ~750 Hz |
質量 | 22.0 kg | 100.0 kg | 18.5 kg | 220.0 kg |
有効テーブル寸法 | 600×600 mm | 800×800 mm | 500×500 mm | 1000×1000 mm |
取り付けピッチ寸法 | 50 mm(M10深さ15) | 100 mm(M10深さ20) | 100 mm(M10深さ20) | 100 mm(M12深さ24) |
付属品 | - | - | - | - |
備考 | Tt8 | T-2 | T-4 | T-20 |
治具種類 | 垂直補助テーブル | 垂直補助テーブル | 垂直補助テーブル | 電子部品用CUBE型 |
---|---|---|---|---|
型式 | VT-120-60-N-Z | VT-100-60M-N-Z | VT-080-60-N-Z | JSA-300-60 |
振動数範囲(無負荷) | ~350 Hz | ~500 Hz | ~500 Hz | ~1000 Hz |
質量 | 260 kg | 122 kg | 76 kg | 48.5 kg |
有効取付け寸法 | 1200×1200 mm | 1000×1000 mm | 800×800 mm | 300×300×300 mm |
取付けねじ | M12ピッチ100mm | M12ピッチ100mm | M10ピッチ100mm | M10ピッチ100mm |
