電気電子・航空宇宙関連・鉄道関連の幅広い試験へ対応が可能。

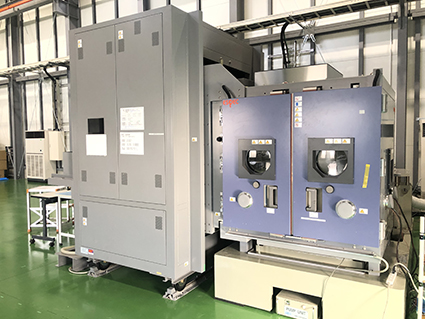

水平/ 垂直切換式複合試験装置を設置。加振力40kN( テーブル寸法800mm)温度範囲：-70 ～ 200℃仕様（湿度付 ）
水平/ 垂直切換式振動試験装置加振力35kN 大ストロークを導入予定。
| 対応試験 | 振動(垂直・水平) 温度(垂直・水平) 湿度(垂直・水平) |
|---|---|
| 型式 | F-40000BDH/LA40AW T-1V |
| 制御振動種類 | ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
| 加振力(サイン) | 40 kN0-p |
| 加振力(ランダム) | 32 kNrms |
| 加振力(ショック) | 100 kN0-p |
| 振動数範囲(垂直) | 5～2200 Hz |
| 振動数範囲(水平) | ～2000 Hz |
| 最大加速度(サイン) | 980 m/s2 |
| 最大速度(サイン) | 2.0 m/s |
| 最大変位 | 60 mmp-p |
| 最大搭載質量(垂直) | 400 kg |
| 最大搭載質量(水平) | 500 kg |
| 可動部質量 | 36.5 kg |
| テーブル質量 | 130 kg |
| 水平加振台テーブル寸法 | 800×800 mm M10 ピッチ100 mm |
| 試験槽槽内寸法 | 1000W×1000H×1000D mm |
| 温度範囲 | -70～+200 ℃ |
| 湿度範囲 | 20～98 ％RH |
| 対応試験 | 振動(垂直・水平) |
|---|---|

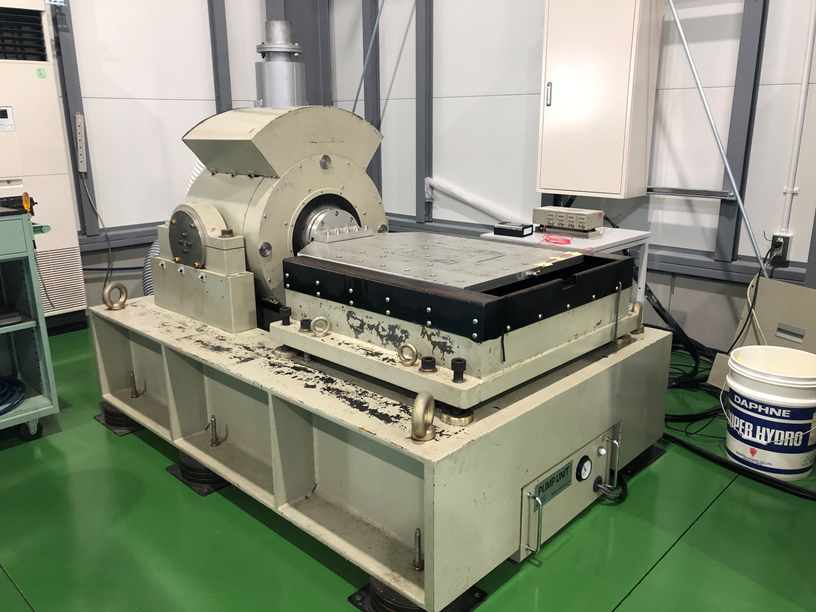

| 型式 | F-1000BD/A |
| 制御振動種類 | ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
| 加振力(サイン) | 9.8 kN0-p |
| 加振力(ランダム) | 6.8 kNrms |
| 加振力(ショック) | 24.5 kN0-p |
| 振動数範囲(垂直) | 5～2000 Hz |
| 振動数範囲(水平) | ～2000 Hz |
| 最大加速度(サイン) | 754 m/s2 |
| 最大速度(サイン) | 1.0 m/s |
| 最大変位 | 30 mmp-p |
| 最大搭載質量(垂直) | 200 kg |
| 最大搭載質量(水平) | 500 kg |
| 可動部質量 | 13 kg |
| テーブル質量 | 42 kg |
| 水平加振台テーブル寸法 | 600×600 mm M10 ピッチ 100 mm |
| 試験槽槽内寸法 | － |
| 温度範囲 | － |
| 湿度範囲 | － |
| 対応試験 | 振動(垂直・水平) |
|---|---|
| 型式 | F-600BM/A |
| 制御振動種類 | ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御 |
| 加振力(サイン) | 5.88 kN0-p |
| 加振力(ランダム) | 4.116 kNrms |
| 加振力(ショック) | 10.29 kN0-p |
| 振動数範囲(垂直) | 5～2000 Hz |
| 振動数範囲(水平) | － |
| 最大加速度(サイン) | 686 m/s2 |
| 最大速度(サイン) | 1.5 m/s |
| 最大変位 | 30 mmp-p |
| 最大搭載質量(垂直) | 200 kg |
| 最大搭載質量(水平) | － |
| 可動部質量 | 8.5 kg |
| テーブル質量 | － |
| 水平加振台テーブル寸法 | － |
| 試験槽槽内寸法 | － |
| 温度範囲 | － |
| 湿度範囲 | － |
| 治具種類 | 垂直補助テーブル | 垂直補助テーブル | 電子部品用CUBE型 | 電子部品用CUBE型 |
|---|---|---|---|---|
| 型式 | VT-080-36-A-Z | VT-060-36M-A-Z | JSA-200-36 | JSA-150-36 |
| 振動数範囲(無負荷) | ～350 Hz | ～1000 Hz | ～2000 Hz | ～2000 Hz |
| 質量 | 60 kg | 36 kg | 16 kg | 7 kg |
| 有効取付け寸法 | 800×800 mm | 600×600 mm | 200×200×200 mm | 150×150×150 mm |
| 取付けねじ | M10ピッチ100mm | M10ピッチ100mm | M6ピッチ45mm | M5ピッチ50mm |
