【電気サーボ式3軸】FBシリーズ　加振力10～60kN

輸送試験・地震評価に対応する多軸振動試験装置

輸送振動試験や地震評価に適した高コスパの多軸振動試験装置。3軸同時加振や3軸切換に対応し、乗せ換え不要で準備負担を抑え、試験時間短縮に貢献します。

輸送振動試験、地震評価に最適な振動試験装置です。
3軸同時加振により実振動を再現します。
3軸切換により垂直・水平2軸加振を順番に行えます。
振動発生機の軸方向の切換が不要となり、供試品の乗せ換えがなくなるため、トータルの試験時間を短縮できます。

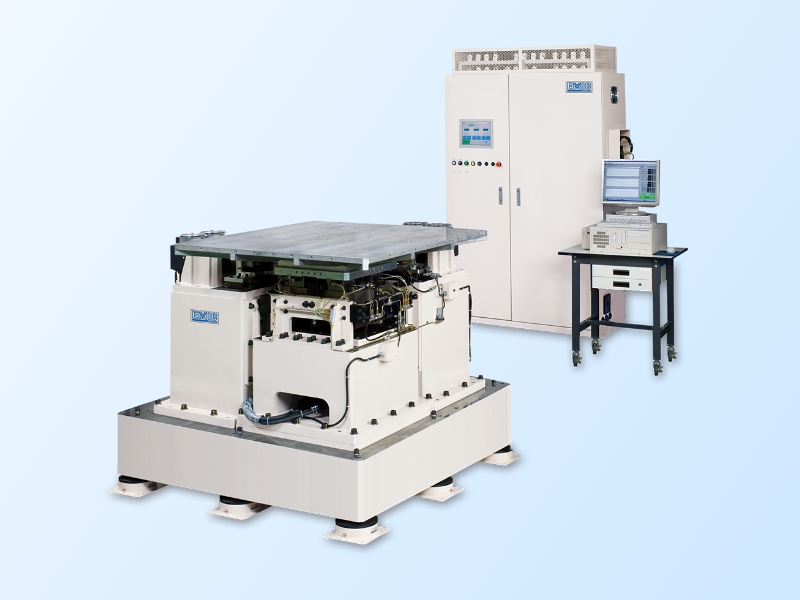

【電気サーボ式３軸】FBシリーズ　加振力10～60kN

仕様

項目/型式		FB-10K/50-3D-100	FB-20K/50-3D-120	FB-30K/50-3D-150	FB-60K/50-3D-150
最大加振力	サイン	9.8 kN _0-p	19.6 kN _0-p	29.4 kN _0-p	59.5 kN _0-p
最大加振力	ランダム	6.9 kN rms	13.7 kN rms	20.6 kN rms	41.7 kN rms
振動数範囲		～200 Hz	～200 Hz	～200 Hz	～200 Hz
最大加速度		20 m/s²	20 m/s²	20 m/s²	20 m/s²
最大速度		1 m/s	1 m/s	1 m/s	1 m/s
最大変位		100 mm _p-p	100 mm _p-p	100 mm _p-p	100 mm _p-p
最大搭載質量		300 kg	500 kg	1000 kg	1500 kg
テーブルサイズ		1000×1000 mm	1200×1200 mm	1500×1500 mm	2000×2000 mm
所要電力		80 kVA	101 kVA	212 kVA	264 kVA
ブレーカ容量(200/400 V)		300 A	400 A	500 A	500 A
電源電圧		200 V	200 or 400 V	200 or 400 V	200 or 400 V
電源周波数		50 or 60 Hz	50 or 60 Hz	50 or 60 Hz	50 or 60 Hz
電源相数		3 φ	3 φ	3 φ	3 φ
テーブル質量		130 kg	210 kg	300 kg	400 kg
冷却方式		空冷	空冷	空冷	空冷

ランダム最大加速度は、サイン最大加速度の約1/3です。

下限振動数は、使用する振動計測器に依存します。

振動試験装置を海外へ輸出する際は、加振力等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
