■ 輸送試験・地震評価用多軸振動試験装置
■ コストパフォーマンスに優れた、新しいタイプの振動試験装置
● 輸送振動試験、地震評価に最適な振動試験装置です。
● 3軸同時加振により実振動を再現します。
● 3軸切換により垂直・水平2軸加振を順番に行えます。
● 振動発生機の軸方向の切換が不要となり、供試品の乗せ換えがなくなるため、トータルの試験時間を短縮できます。
| 型式 | FB-10K/50-3D-100 | FB-20K/50-3D-120 |
|---|---|---|
| 最大加振力 サイン | 9.8 kN0-p | 19.6 kN0-p |
| 最大加振力 ランダム | 6.9 kNrms | 13.7 kNrms |
| 振動数範囲 | ～200 Hz | ～200 Hz |
最大加速度 | 20 m/s2 | 20 m/s2 |
| 最大速度 | 1 m/s | 1 m/s |
| 最大変位 | 100 mmp-p | 100 mmp-p |
| 最大搭載質量 | 300 kg | 500 kg |
| テーブルサイズ | 1000×1000 mm | 1200×1200 mm |
| 所要電力 | 80 kVA | 101 kVA |
| ブレーカー容量 | 300 A | 400 A |
| 電源電圧 | 200 V | 200 or 400 V |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz |
| 電源相数 | 3 φ | 3 φ |
| テーブル質量 | 130 kg | 210 kg |
| 冷却方式 | 空冷 | 空冷 |
| 型式 | FB-30K/50-3D-150 | FB-60K/50-3D-150 |
|---|---|---|
| 最大加振力 サイン | 29.4 kN0-p | 59.5 kN0-p |
| 最大加振力 ランダム | 20.6 kNrms | 41.7 kNrms |
| 振動数範囲 | ～200 Hz | ～200 Hz |
最大加速度 | 20 m/s2 | 20 m/s2 |
| 最大速度 | 1 m/s | 1 m/s |
| 最大変位 | 100 mmp-p | 100 mmp-p |
| 最大搭載質量 | 1000 kg | 1500 kg |
| テーブルサイズ | 1500×1500 mm | 2000×2000 mm |
| 所要電力 | 212 kVA | 264 kVA |
| ブレーカ容量 | 500 A | 500 A |
| 電源電圧 | 200 or 400 V | 200 or 400 V |
| 電源周波数 | 50 or 60 Hz | 50 or 60 Hz |
| 電源相数 | 3 φ | 3 φ |
| テーブル質量 | 300 kg | 400 kg |
| 冷却方式 | 空冷 | 空冷 |
※ランダム最大加速度は、サイン最大加速度の約1/3です。
※下限振動数は、使用する振動計測器に依存します。
※振動試験装置を海外へ輸出する際は、加振力等の仕様により経済産業省の輸出許可が必要になる場合があります。詳細はお問い合わせください。
PDFファイルをご覧いただくには、「Adobe Reader」が必要です。
「Adobe Reader」はアドビ システムズ株式会社のサイトより、無償で配布されています。
■ 3軸同時加振が可能な、動電式加振システム
■ MIL-STD-810G規格準拠
■ 振動数5～2000 Hzに対応

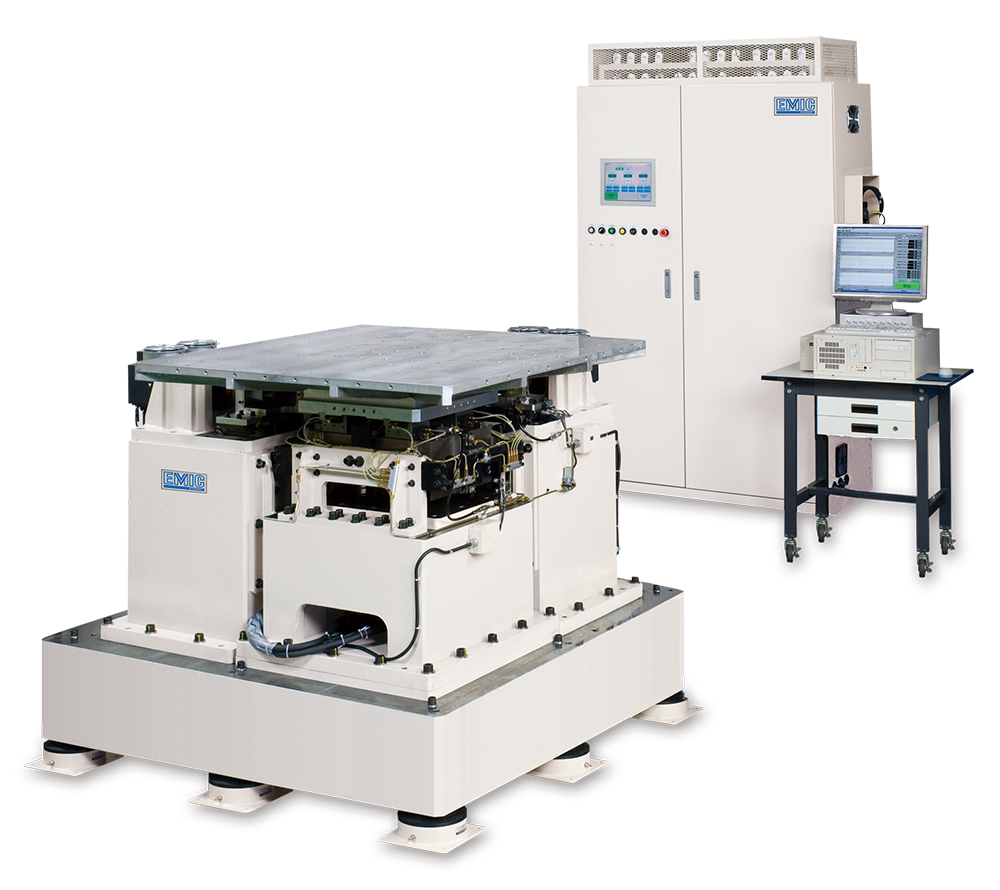

エミックが長年培ってきた動電式振動発生機と国際計測器が培ってきたリニアベアリングガイド機構を融合し完成した、
3軸同時加振が可能な多軸振動システムです。
● 省エネドライブシステム「ECO Vibe neo」に対応している、環境にやさしい振動試験装置です。使用する加振力範囲
を選択して、消費電力を削減することが可能です。
● 温度・湿度の試験槽を組み合わせ、複合環境試験装置にすることも可能です。
