ハードウェア
■ マルチコア DSP + Arm® SoC の統合型DSP を搭載したネットワーク対応型1 軸加振制御装置
■ 1 ユニット4ch 入力△Σ24bit 最大入力電圧±10V の振動制御に最適なA/D コンバータを搭載

・１ユニットに4ch の入力を持ち、電圧とアンプ内蔵センサーに対応
・アンプ内蔵センサー入力はTEDS に対応
・ホストPC とはGigabit Ethernet により最大4 台と接続
・ユニット接続台数により入力を4 ～ 16ch 構成

ソフトウェア
■ 操作と機能はDCS-98000MJ を継承
■ 試験条件設定を1 画面に集約しわかりやすい表示
■ グラフ及び計測数値をマルチウインドウで表示

※ 振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。

●　ソフトウェアの機能
PCとWindowsとの統合
VRコントローラとPC・Windowsとはシームレスに融合します。Microsoft® Word と Excel がインストールしておくとレポートやプロファイルのインポートなどが簡単にできます。

●　他のソフトウェアとの簡単な統合
エクセル、LabVIEW, Matlabや他のアプリケーション・ソフトウェアとActiv Xを利用して統合することができます。

●　VRコントローラとPCをイーサネット接続
イーサネット接続がＵＳＢやPCIベースのシステムに比べて大きな利点があります。
・   電気的な絶縁がグランド・ループによるノイズを軽減します。
・   ケーブル長は100メートルまで伸ばすことが可能です。

 ●　ドラッグとドロップ
ユーザーはデータと画像イメージを簡単にワード・エクセルに貼り付けられます。

●　レポート作成機能
全てのコントロール・ソフトウェアはしっかりとした作りのレポート作成機能があり、プレゼンテーションでも使用可能なレベルのレポートをテスト終了時に自動的に作成することができます。レポートはカスタマイズ可能で会社の名前・ロゴを追記することができます。インストールされているテンプレートでは、試験車の名前、会社名、時間、日付、試験パラメータなどを入力することが可能です。
レポートのテンプレートはhtml,textformat,document,とエクセルで使用可能です。

●　リモート・インターフェス
ユーザーは試験装置の前で、または世界中どこに居ても、携帯用のデバイスでモニター、制御が可能です。試験の開始、モニター、停止などがリモートで実行できます。
・   スタート|ストップ|一時停止|試験再開
・   エラー情報のモニター
・   複数の試験の選択

■   電力増幅器のスタート・ストップ、モニター

 ※ 振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。

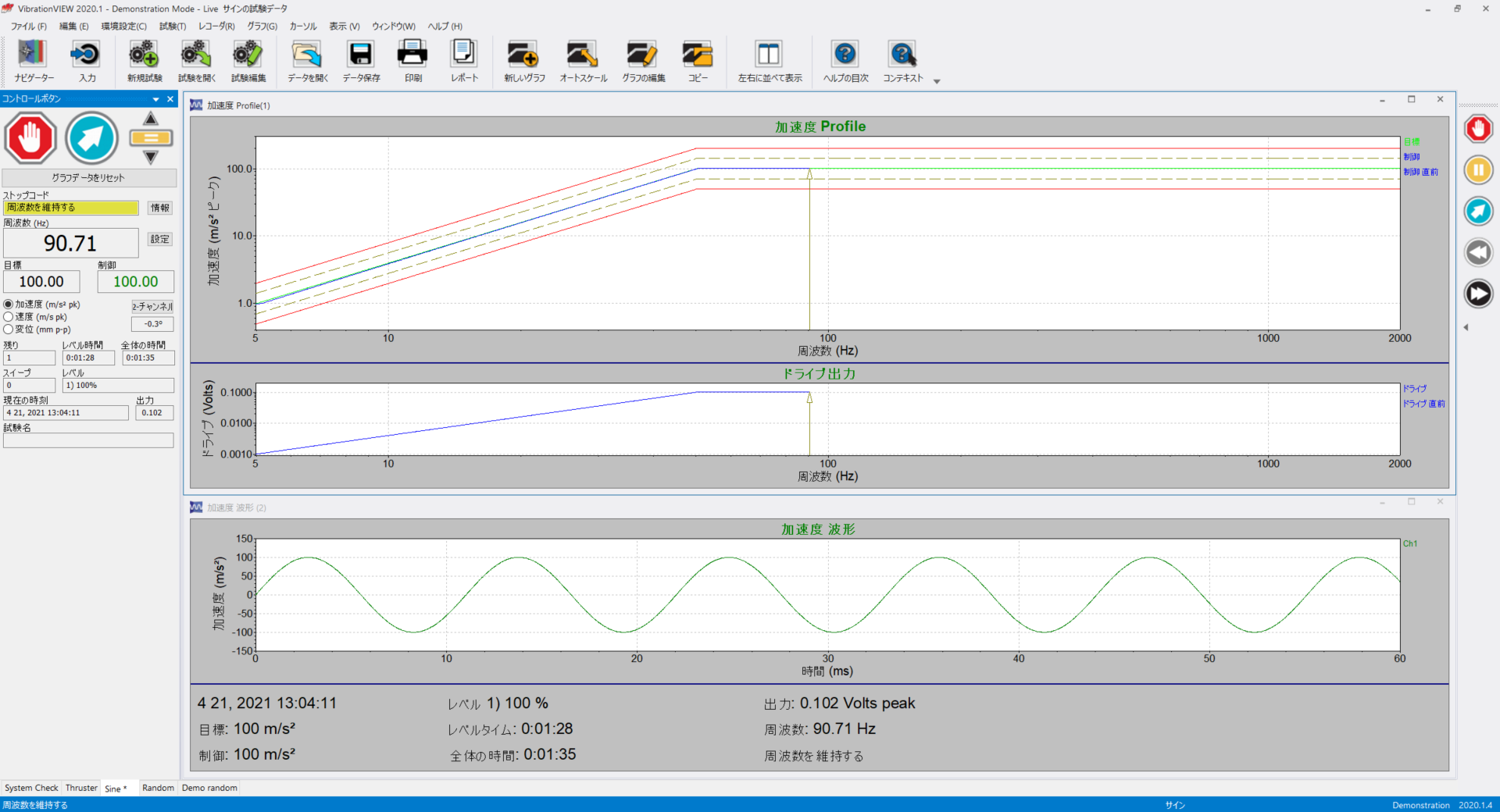

 ・ サイン試験

・ レゾナント・ドウェル
・ サイン・オン・サイン
・ 高周波加振（50kHz）
・ 加速度ピックアップ校正
・ レコーダ

・ ランダム試験
・ ランダム・オン・ランダム
・ サイン・オン・ランダム
・ ランダム・インポート
・ 疲労蓄積スペクトラム
・ カルトシス
・ 高周波加振(50kHz)
・ iDOF　（高速自由度補正）
・ DCオフセット
・ レコーダ

・ ショック試験
・ SRS
・ トランジェント・キャプチャー
・ トランジェント波形コントロール
・ 高周波ショック加振
・ レコーダ

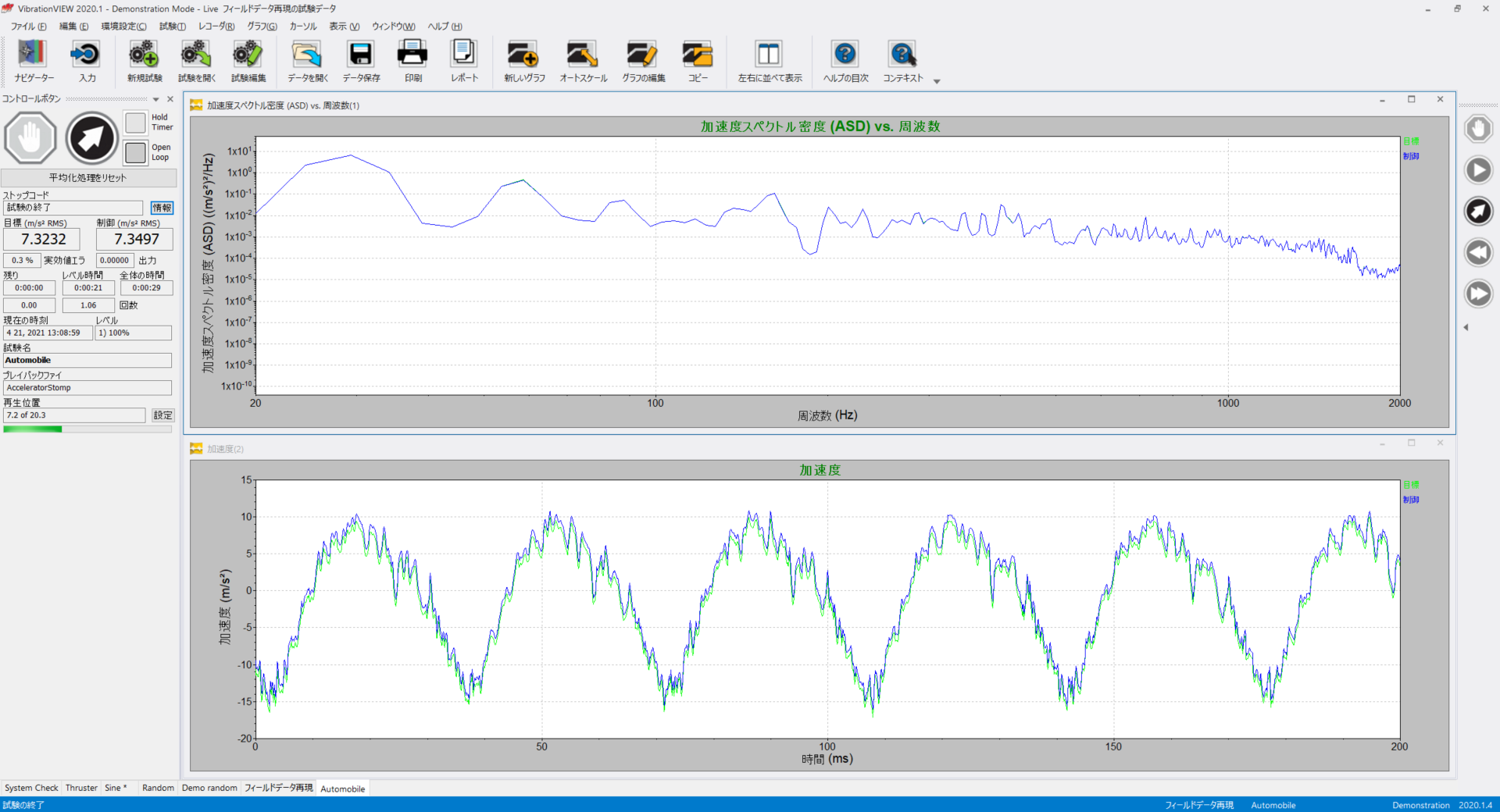

・ フィールドデータ再現

振動制御装置DCS-98Smartデジタル振動コントローラは、DCSシリーズの最新バージョンとして登場したハイコストパフォーマンス 振動コントローラです。DCS-98000MJの高性能をそのままに高度な制御の普及を願って登場したDCS-98Smartは、あらゆる現場での振動試験の質を高めることでしょう。

※ 振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。

※ 振動制御装置のソフトウェアを海外へ輸出する際は、経済産業省の輸出許可が必要です。詳細はお問い合わせください。

505-CBP

505-CBユニット

加速度、速度、変位を測定するチャージアンプ方式の振動計です。
多チャンネルユニットでは最大6chの測定に対応しています。

509-CBP
509-CBユニット

加速度を測定するチャージアンプ方式の振動計です。
多チャンネルユニットでは最大6chの測定に対応しています。

特徴

● 静電容量の影響がないので、ピックアップケーブルの長さは任意に変える事が出来ます。
● ピックアップ感度との校正は、バーニアダイアルで簡単に行えます。
● ハイパス・ローパスフィルタをそれぞれ4段内蔵しているので、解析が容易に行えます。
● 出力は波形出力、レベル出力の2系統を取り出せ、あらゆる記録計に対応します。(505-CBP、505-CBユニット)
● 内部校正信号により、記録計とのレベル調整が簡単に行えます。
● 電源はAC(100V)、DC(12V)の両用とAC(100V)の2種類を用意。

このデジタルサインコントローラ208－Aは、正弦波振動試験を行うためのデジタル振動制御装置です。 制御方式に可変分解能同期積分型A－D変換方式を採用し、わずか１周期で測定を完了（分解能1／50のとき）させ、振動コントローラとして要求される高速な制御を行っています。表示部を簡素化し、低コストを実現しています他の計測機器やコンピュータ類との通信に必要なGP－IBインターフェースを標準装備。振動試験のコントローラとして幅広くご利用いただけます。
