| 対応試験 | 振動（垂直、水平） |
|---|---|

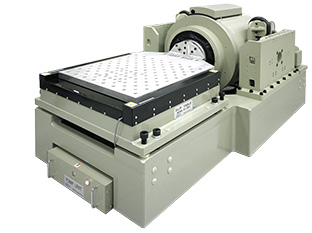

| 型式 | F-35000BDH/LA36AW |
| 加振力（サイン） | 35.0 kN0-p |
| 加振力（ランダム） | 28.0 kNrms |
| 加振力（ショック） | 87.5 kN0-p |
| 振動数範囲(垂直) | ～2200 Hz |
| 振動数範囲(水平) | ～1700 Hz |
| 最大加速度（垂直） | 1060 m/s2(サイン) 1471.0 m/s2(ショック) |
| 最大加速度（水平） | 309.7 m/s2(サイン) 774.3 m/s2(ショック) |
| 最大速度 | 2.0 m/s |
| 最大変位 | 60 mmp-p |
| 最大搭載質量（垂直） | 400 kg |
| 最大搭載質量（水平） | 600 kg |
| 可動部質量（垂直） | 33.0 kg |
| 可動部質量（水平） | 113.0 kg |
| 許容偏心モーメント | 900 Nm |
| 可動部取付け寸法 | ⌀330 mm |
| 水平テーブル寸法 | □800 mm |
| 試験槽槽内寸法 | － |
| 温度範囲 | － |
| 温度変化速度(上昇) | － |
| 温度変化速度(下降) | － |
| 湿度範囲 | － |
| 備考 | 校正証明書 |
| 治具種類 | 垂直補助テーブル治具 | 電子部品用高周波治具 | 電子部品用高周波治具 |
|---|---|---|---|
| 治具型式 | VT-060-16-A-Z | JSA-150-16 | JSA-200-16 |
| 振動数範囲(無負荷) | ～300 Hz | ～2000 Hz | ～1000 Hz |
| 質量 | 37.5 kg(可動部含む) | 21.8 kg(可動部含む) | 26.0 kg(可動部含む) |
| 有効テーブル寸法 | 600×600 mm | 150×150 mm | 200×200 mm |
| 付属品 | － |
JSA-150用試料板(ネジ穴無)×2 JSA-150用試料板(ネジ穴付)×3 |
JSA-200用試料板(ネジ穴無)×2 JSA-200用試料板(ネジ穴付) ×3 |
| 備考 |
|
治具種類 |
垂直補助テーブル治具 |
垂直補助テーブル治具 |
垂直補助テーブル治具 |
電子部品用高周波治具 |
|---|---|---|---|---|
|
治具型式 |
VT-060-36-A-Z |
VT-080-36A-Z |
VT-080-A-Z |
JSA-300-36 |
|
振動数範囲(無負荷) |
～500 Hz |
～500 Hz |
～900 Hz |
～1000 Hz |
|
質量(可動部含む) |
66.0 kg |
98.0 kg |
100.0 kg |
76.0 kg |
|
有効テーブル寸法 |
600×600 mm |
800×800 mm |
800×800 mm |
300×300 mm |
|
付属品 |
－ |
－ |
－ |
JSA-300用試料板(ネジ穴無)×2 JSA-300用試料板(ネジ穴付)×3 |
|
備考 |
|
|
|
|
