振動試験、環境試験のソリューションパートナー

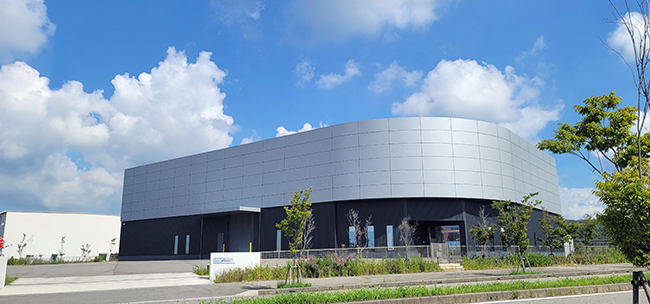

神戸受託試験センター

神戸受託試験センターは、西日本のお客様に充実した受託試験サービスを提供するため開設。国内最大級の最大加振力300kN 大型振動試験装置をはじめ、豊富な振動試験・複合環境試験装置の他、大型落下衝撃試験装置を設備。

西日本の自動車工業、重工業地域に対応する兵庫県神戸市に開設。最大加振力300kN 振動試験装置、大型の水平垂直複合環境試験装置を設備。公開試験設備として、希少な大型落下衝撃試験装置を設備。

  • 中型複合環境試験装置
    NES-40-370
    VC-102DAFXS(43S)P4
  • 大型複合環境試験装置
    NES-100LS3-550
    VC-152DWMY(53S)P3TH/V
  • 大型振動試験装置
    NES-300LS3-870
  • 大型複合環境試験装置
    NES-200-650
    VCU-202DWFY(43S)P4T
  • 中型複合環境試験装置
    NES-40LS4-445
    VC-152DWMY(53S)P4TCL
  • 振動試験装置
    VTS-60ES-2sim-6-25
  • 衝撃試験装置
    NSY10-1000

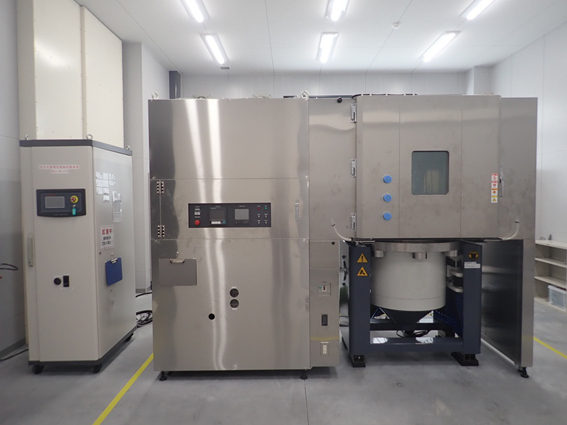

  • 中型複合環境試験装置  NES-40-370  VC-102DAFXS(43S)P4

    対応試験 振動(垂直)
    温度(垂直)
    湿度(垂直)
    型式NES-40-370
    VC-102DAFXS(43S)P4
    制御振動種類ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)32 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5~2800 Hz
    振動数範囲(水平)
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)
    可動部質量35 kg
    テーブル質量
    可動部テーブル寸法⌀370 mm
    水平加振台テーブル寸法
    試験槽槽内寸法1000W×1000H×1000D mm
    温度範囲-60~+180 ℃
    湿度範囲30~98 %RH

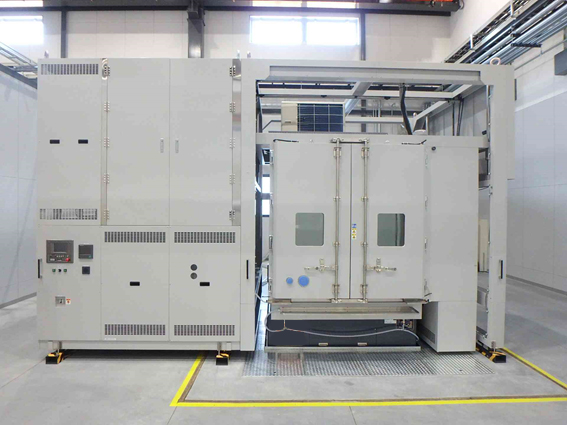

  • 大型複合環境試験装置  NES-100LS3-550  VC-152DWMY(53S)P3TH/V

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-100LS3-550
    VC-152DWMY(53S)P3TH/V
    制御振動種類ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)100 kN0-p
    加振力(ランダム)80 kNrms
    加振力(ショック)200 kN0-p
    振動数範囲(垂直)5~2500 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位76 mmp-p
    最大搭載質量(垂直)1000 kg
    最大搭載質量(水平)1000 kg
    可動部質量90 kg
    テーブル質量230 kg
    可動部テーブル寸法⌀550 mm
    水平加振台テーブル寸法1300×1000 mm M12 ピッチ 100 mm
    試験槽槽内寸法1500W×1500H×1500D mm
    温度範囲-70~+180 ℃
    湿度範囲30~98 %RH

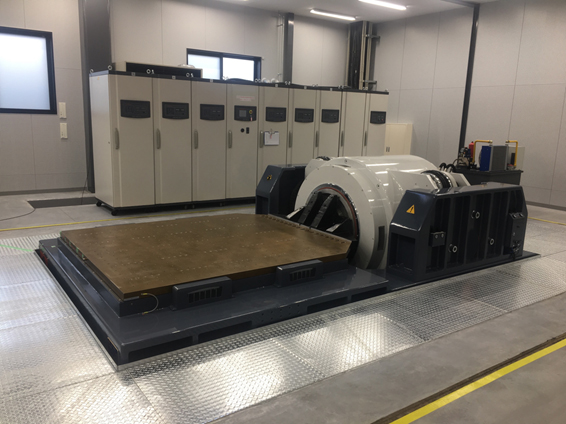

  • 大型振動試験装置  NES-300LS3-870

    対応試験 振動(垂直・水平)
    型式NES-300LS3-870
    制御振動種類ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)300 kN0-p
    加振力(ランダム)240 kNrms
    加振力(ショック)600 kN0-p
    振動数範囲(垂直)5~1700 Hz
    振動数範囲(水平)~1700 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位76 mmp-p
    最大搭載質量(垂直)6000 kg
    最大搭載質量(水平)5000 kg
    可動部質量300 kg
    テーブル質量860 kg
    可動部テーブル寸法⌀870 mm
    水平加振台テーブル寸法2000×2000 mm M12 ピッチ 100 mm
    試験槽槽内寸法
    温度範囲
    湿度範囲

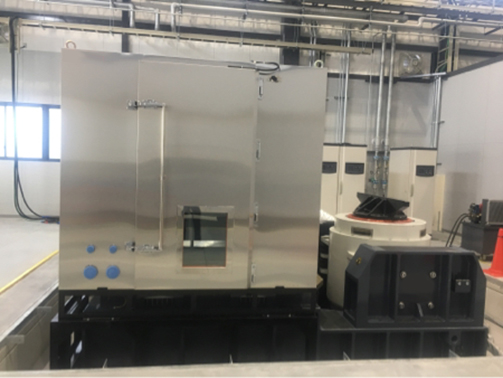

  • 大型複合環境試験装置  NES-200-650  VCU-202DWFY(43S)P4T

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-200-650
    VCU-202DWFY(43S)P4T
    制御振動種類ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)200 kN0-p
    加振力(ランダム)160 kNrms
    加振力(ショック)400 kN0-p
    振動数範囲(垂直)5~2100 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)1000 m/s2
    最大速度(サイン)2.0 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)1600 kg
    最大搭載質量(水平)5000 kg
    可動部質量150 kg
    テーブル質量742 kg
    可動部テーブル寸法⌀650 mm
    水平加振台テーブル寸法2000×2000 mm M12 ピッチ 100 mm
    試験槽槽内寸法2000W×2000H×2300D mm
    温度範囲-60~+180 ℃
    湿度範囲30~98 %RH

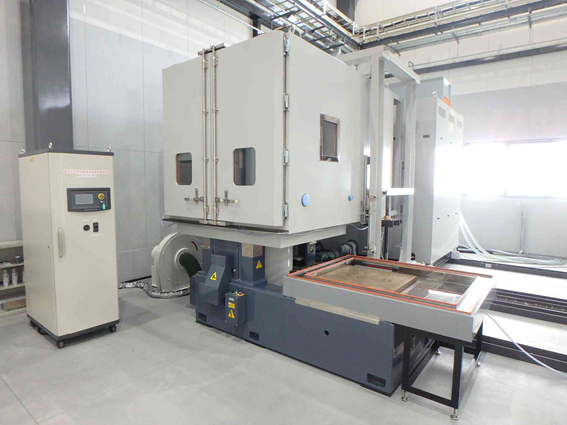

  • 中型複合環境試験装置  NES-40LS4-445  VC-152DWMY(53S)P4TCL

    対応試験 振動(垂直・水平)
    温度(垂直・水平)
    湿度(垂直・水平)
    型式NES-40LS4-445
    VC-152DWMY(53S)P4TCL
    制御振動種類ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)40 kN0-p
    加振力(ランダム)32 kNrms
    加振力(ショック)80 kN0-p
    振動数範囲(垂直)5~2600 Hz
    振動数範囲(水平)~2000 Hz
    最大加速度(サイン)900 m/s2
    最大速度(サイン)1.8 m/s
    最大変位100 mmp-p
    最大搭載質量(垂直)500 kg
    最大搭載質量(水平)500 kg
    可動部質量45 kg
    テーブル質量82 kg
    可動部テーブル寸法⌀445 mm
    水平加振台テーブル寸法1000×700 mm M10 ピッチ 100 mm
    試験槽槽内寸法1500W×1500H×1620D mm
    温度範囲-70~+180 ℃
    湿度範囲30~98 %RH

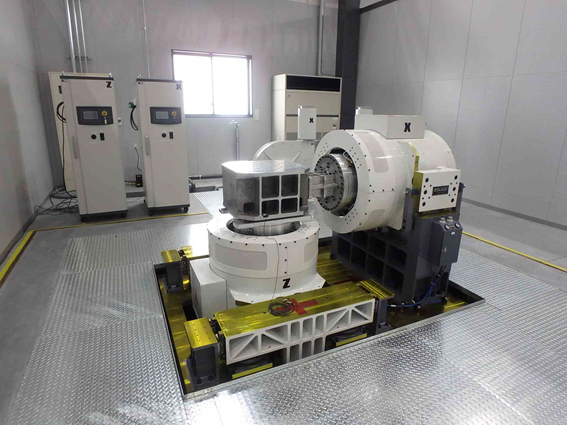

  • 振動試験装置  VTS-60ES-2sim-6-25

    対応試験 振動(垂直・水平)
    型式VTS-60ES-2sim-6-25
    制御振動種類ランダム、サイン、SOS、ROR、SOR、共振点追従、ショック制御、SRS制御、サインビート、任意波形制御
    加振力(サイン)60 kN0-p(1軸)
    51 kN0-p(2軸)
    加振力(ランダム)48 kNrms(1軸)
    40 kNrms(2軸)
    振動数範囲(垂直)5~2000 Hz
    最大加速度196.13 m/s2(1軸・20G)
    137.29 m/s2(1軸・14G)
    176.51 m/s2(2軸・18G)
    156.91 m/s2(2軸・16G)
    最大速度1.5 m/s
    最大変位51 mmp-p
    最大搭載質量(垂直)400 kg
    可動部質量290 kg
    拡張テーブル質量86 kg
    可動部テーブル寸法600×600 mm M12 ピッチ 100 mm
    拡張テーブル寸法1100×1100 mm M12 ピッチ 100 mm

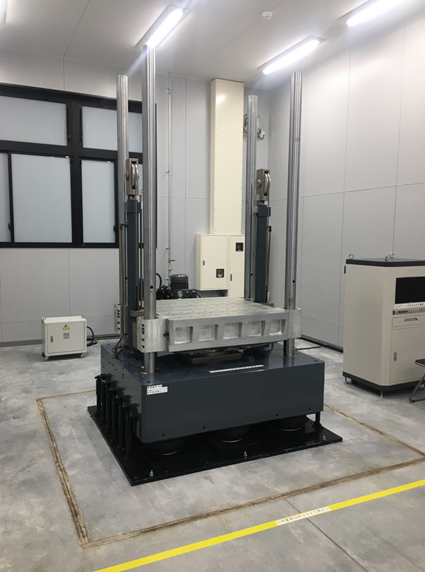

  • 衝撃試験装置  NSY10-1000

    対応試験 落下衝撃
    型式NSY10-1000
    衝撃方向垂直
    落下タイプ自由落下方式
    加速度ピーク値10~200 G
    衝撃パルス作用時間4~40 msec
    最大搭載質量1000 kg
    搭載テーブル寸法1000×1000 mm M12 ピッチ 100 mm
    外形寸法2000W×3000H×1500D mm
    昇降方式油圧昇降方式

マップ

神戸受託試験センター
〒651-2228 兵庫県神戸市西区見津が丘5 丁目2-13 神戸テクノ・ロジスティックパーク内
TEL: 078-915-8588
アクセス
  • JR 山陽新幹線「新神戸駅」よりタクシーで約24 分
  • 山陽動車道「神戸西I.C」より車で約3 分
